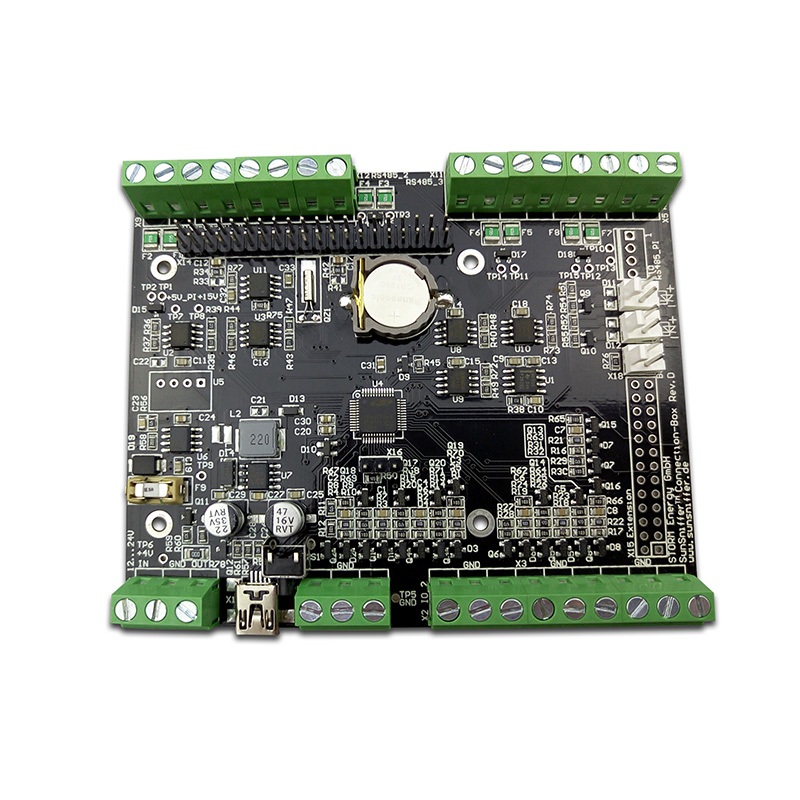

درایور LED PCBA

این راهنما مشخصات فنی، استانداردهای ساخت و الزامات خاص برنامه را که باید بدانید را تجزیه و تحلیل می کند.

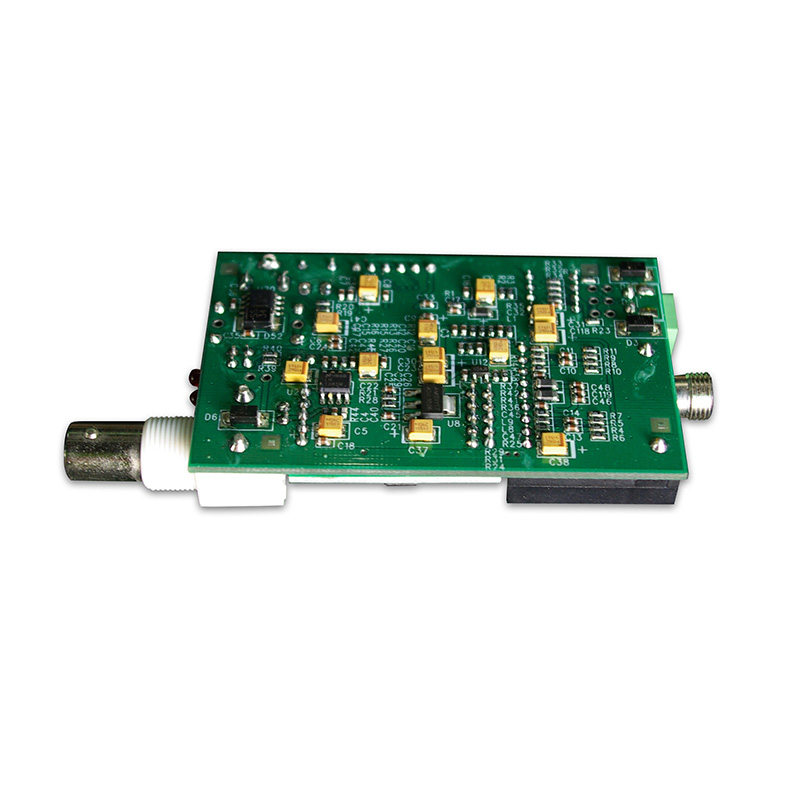

PCBA درایور LED چیست؟

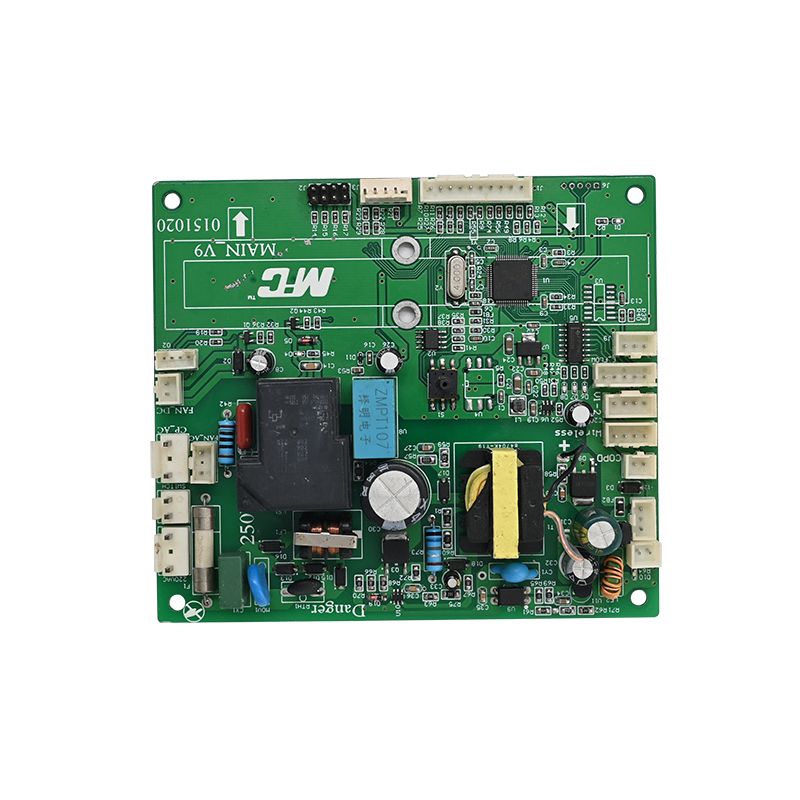

PCBA درایور LED یک برد مونتاژ شده کامل است که برق منبع نور LED را تنظیم می کند. برخلاف PCB های استاندارد، این مجموعه ها اجزای خاصی را ادغام می کنند:

- آی سی های درایور:تنظیم کننده های جریان ثابت یا ولتاژ ثابت (به عنوان مثال، نیمه هادی روشن، TI، Nexperia).

- ترانسفورماتورها / سلف ها:برای توپولوژی های تبدیل قدرت مانند Flyback یا Boost.

- سینک های حرارتی و راه های حرارتی:برای مدیریت دمای محل اتصال قطعات حیاتی.

- اتصال دهنده ها:برای کنترل کم نور (0-10V، PWM) و ورودی AC/DC.

از آنجایی که LED ها برای جلوگیری از فرار حرارتی نیاز به کنترل دقیق جریان دارندPCBAطراحی باید عایق الکتریکی و اتلاف حرارت را در اولویت قرار دهد.

پارامترهای فنی کلیدی (اطلاعات صفحه داده)

برای اطمینان از اینکه مونتاژ شما مطابق با استانداردهای صنعتی است، باید این پارامترها را با سازنده خود تأیید کنید. بر اساس استانداردهای IPC و اجزای فعلی، در اینجا معیارهای مهم وجود دارد.

مشخصات عمومی

عملکرد الکتریکی و حرارتی

توجه فرم فاکتور:طراحی‌های جمع‌وجور مدرن از بسته‌های DFN (2×2 میلی‌متر) استفاده می‌کنند تا در مقایسه با بسته‌های قدیمی SOT223 تا 90 درصد فضای برد را ذخیره کنند.

طراحی و مونتاژ: 4 نقطه تمرکز مهندسی برتر

برای ملاقاتبخوریداستانداردها، ما به یادداشت های تولیدی قابل تایید و داده های مهندسی دنیای واقعی تکیه می کنیم.

1. استراتژی مدیریت حرارتی

گرما دشمن خازن های الکترولیتی است و LED می میرد.

- از طریق قرار دادن:برای انتقال گرما به صفحه زمین مسی، از آرایه‌های ورودی حرارتی در زیر پد آی‌سی استفاده کنید.

- ریختن مس:ضخامت لایه خارجی مس باید باشدحداقل 2 اونس (0.0026 اینچ).برای ردیابی جریان بالا

- بازرسی:پیچ و تاب و پیچش PCBA نباید بیشتر شود0.0075 اینچ در هر اینچبرای اطمینان از تماس هیت سینک

2. انتخاب جزء برای طول عمر

- درجات خودرو:برای روشنایی بیرونی، انتخاب کنیدAEC-Q101رانندگان واجد شرایط این قطعات از پهلوهای خیس شونده جانبی (SWF) پشتیبانی می‌کنند، که امکان بازرسی نوری خودکار (AOI) اتصالات لحیم کاری را فراهم می‌کند ---یک نیاز برای تولید بدون نقص.

- خازن ها:از خازن های جریان با موج بالا با حداقل دمای 105 درجه سانتی گراد استفاده کنید.

3. قابلیت لحیم کاری و بازرسی

- انطباق AOI:بسته‌های بدون سرب (DFN/QFN) بدون کناره‌های خیس‌شونده جانبی نیاز به بازرسی پرهزینه با اشعه ایکس دارند. فن آوری SWF به AOI استاندارد اجازه می دهد و هزینه های مونتاژ را به میزان قابل توجهی کاهش می دهد.

- ثبت نام ماسک لحیم کاری:برای جلوگیری از قرار گرفتن در معرض مس، ثبت نام اشتباه باید تا حداکثر 0.004 اینچ نگه داشته شود.

4. ایمنی الکتریکی (خزش و پاکسازی)

- برای درایورهای AC-DC (خارج از خط)، از فاصله کافی بین خطوط ولتاژ بالا (شبکه اصلی) و طرفین ثانویه ولتاژ پایین اطمینان حاصل کنید.

- درجه اشتعال پذیری:همه مواد باید مطابقت داشته باشندUL94V-0. این درجه بندی باید به صورت فیزیکی در سمت لحیم کاری تخته مشخص شود.

الزامات خاص برنامه

بخش های مختلف تنش های متفاوتی را بر PCBA درایور LED اعمال می کنند.

- چراغ های جلو اتومبیل (ADB):به درایورهای جریان بالا (8A+) باانطباق با EMC (کلاس 5 CISPR 25). اندازه تخته اغلب محدود است و به پشته های 4+ لایه نیاز دارد.

- مرتفع‌های صنعتی:بر روی حفاظت از نوسانات و محدوده وسیع ولتاژ ورودی (90-305V AC) تمرکز دارد.

- مصرف کننده (لامپ های LED):PCBهای آلومینیومی معمولا تک لایه حساس به هزینه با درایورهای خطی.

سوالات متداول (سؤالات متداول)

در زیر سه سوال فنی رایج در مورددرایور LED PCBAمنبع یابی و اشکال زدایی

Q1: چرا PCBA درایور LED من بعد از چند ماه از کار می افتد، حتی اگر قطعات کاملاً نو هستند؟

الف:علت اصلی تقریباً همیشه استاسترس حرارتییالحیم کاری ضعیف. موارد زیر را بررسی کنید:

1. دمای محل اتصال:آیا Tc (دمای موردی) آی سی درایور را اندازه گرفتید؟ یک قانون سرانگشتی این است که به ازای هر 10 درجه سانتیگراد بالاتر از 85 درجه سانتیگراد، طول عمر یک خازن نصف می شود.

2. گرسنگی مس:بسیاری از خرابی ها به این دلیل رخ می دهد که پد حرارتی آی سی به درستی لحیم نشده است. با استفاده ازپهلوهای خیس شونده جانبیطراحی امکان تأیید AOI را برای اطمینان از اتصال کامل پد حرارتی فراهم می کند.

3. Tg مواد:FR4 استاندارد (Tg 130 درجه سانتیگراد) ممکن است در طول زمان در صورت گرم شدن راننده کاهش یابد. ارتقاء بهTg 150 درجه سانتیگراد +یا PCBA هسته آلومینیومی.

Q2: چگونه می توانم کیفیت نمونه اولیه PCBA درایور LED را قبل از تولید انبوه بررسی کنم؟

الف:تنها به بازرسی بصری تکیه نکنید. شما به یک فرآیند تأیید سه مرحله ای نیاز دارید:

1. تست الکتریکی (کاوشگر پرنده):تأیید 100٪ اتصال شبکه اجباری است. اطمینان حاصل کنید که اتصالی بین شبکه های فشار قوی و فشار ضعیف وجود ندارد.

2. تصویربرداری حرارتی:راننده را با بار کامل به مدت 1 ساعت اجرا کنید. از دوربین حرارتی استفاده کنید تا بررسی کنید که آیا دمای کیس آی سی با مشخصات صفحه داده مطابقت دارد یا خیر.

3. ریز بخش لحیم کاری:برای پکیج های DFN، باید یک اتصال نمونه را برای بررسی حفره ها برش دهید. فضاهای خالی نباید از 25 درصد کل سطح پد تجاوز کنند.

Q3: پرداخت سطح "ENIG" برای درایور LED من چه می کند و آیا ارزش هزینه اضافی را دارد؟

الف:ENIG (طلای غوطه‌وری نیکل بدون الکترو) برای درایورهای LED با قابلیت اطمینان بالا بسیار مهم است.

- چرا اهمیت دارد:استاندارد HASL (سطح لحیم کاری با هوای داغ) سطوح ناهموار را به جا می گذارد. برای آی سی های درایور LED کوچک (مانند QFN یا DFN)، صاف بودن برای لحیم کاری مناسب مورد نیاز است.

- سود "طلا":طلا از لایه نیکل در برابر اکسیداسیون محافظت می کند. اگر نیکل اکسید شود، به سندرم «بالشتک سیاه» مبتلا می‌شوید، که منجر به اتصالات لحیم کاری می‌شود که ظاهر خوبی دارند، اما در اثر چرخه حرارتی ترک می‌خورند (معمولاً در روشنایی فضای باز).

- حکم:برای استفاده در خودرو یا در فضای باز، ENIG غیرقابل مذاکره است. برای لامپ های مصرفی یکبار مصرف، OSP یا HASL کافی است.

خلاصه

قویدرایور LED PCBAنه تنها با IC انتخاب شده، بلکه توسط IC تعریف می شودوزن مس, حرارتی از طریق استراتژی، وپرداخت سطح. همیشه مطابق با IPC-6012 کلاس 2 یا 3 را درخواست کنید، و برای اطمینان از تأیید AOI، پهلوهای خیس شونده جانبی را برای کاربردهای مهم خودرو در اولویت قرار دهید.

با رعایت این پارامترها --- که از طریق 20 سال آزمایش صنعتی ما تأیید شده اند --- طول عمر درایور را تضمین می کنید که با آرایه LED شما مطابقت دارد، معمولاً بیش از 50000 ساعت کارایی L70.
