با 20 سال فعالیت در تولید لوازم الکترونیکی و سئو، من صدها مجموعه علائم خروج را ممیزی کرده ام. این راهنما مشخصات فنی، استانداردهای انطباق، و معیارهای عملکرد واقعی را که مدیران تسهیلات و مشخصکنندهها واقعاً جستجو میکنند، پوشش میدهد.
چه چیزی یک علامت خروج PCBA را متفاوت می کند؟
برخلاف تابلوهای روشنایی استاندارد، یک علامت خروج PCBA باید سه عملکرد همزمان را مدیریت کند:
- مسیرهای قدرت دوگانه:ورودی خط AC (120 ولت یا 277 ولت) به همراه یک مدار شارژ باتری پشتیبان.
- سوئیچینگ انتقال اضطراری:تغییر خودکار به باتری DC در عرض 0.1 ثانیه پس از قطع برق.
- مدیریت رشته LED:کنترل جریان ثابت برای 6 تا 36 LED قرمز یا سبز.
از آنجایی که قوانین ساختمانی 90 دقیقه روشنایی را در هنگام قطع برق الزامی می کند، طراحی PCBA باید جریان ساکن کم و شارژ باتری قابل اطمینان را در اولویت قرار دهد.
مشخصات فنی اصلی
تمام پارامترهای فهرست شده در زیر مطابق با استانداردهای UL 924 و NFPA 101 هستند یا از آنها فراتر می روند. همیشه گواهینامه ها را با تامین کننده خود تأیید کنید.
برق ورودی و خروجی
پارامتر استاندارد ولتاژ ورودی (AC) 120 ولت / 277 ولت / 347 ولت (50 تا 60 هرتز) UL 924 حالت اضطراری ولتاژ 6 ولت تا 12 ولت DC (باتری NiCd یا LiFePO4) NFPA 101 کل خروجی LEDW (قدرت 2 وات تا روشن) حالت) ≥0.90 در بار کاملIEC 61000-3-2 بازده> 82% (تبدیل AC-DC) استانداردهای DOE 2021
مشخصات شارژ باتری
ParameterValueNotes ولتاژ شارژ (NiCd) 7.2 ولت تا 8.4 ولت (برای بسته اسمی 6 ولت) دما جبران شده جریان شارژ 50 میلی آمپر تا 200 میلی آمپر (جریان ثابت) جلوگیری از گرمای بیش از حد نوع باتری پشتیبانی از NiCd، NiMH، زمان روشن شدن باتری کم 2 ولت (ظرفیت 100%) مطابق با نیاز UL باتری کم قطع 5.4V ±0.2V از تخلیه عمیق جلوگیری می کند
محیطی و فیزیکی
رتبه بندی پارامتر دمای عملیات 0°C تا +50°C (داخل) / -10°C تا +55°C (محل مرطوب) دمای ذخیره سازی-20°C تا +60°CPCB ماده پایهFR4 (Tg 130°C حداقل) یا CEM-1 برای نسخه های کم هزینه ضخامت مس 1. تا 2 اونس (ضریب برق اولیه به 2 اونس نیاز دارد.) درجه اشتعال UL 94V-0 (علامت گذاری شده روی برد)

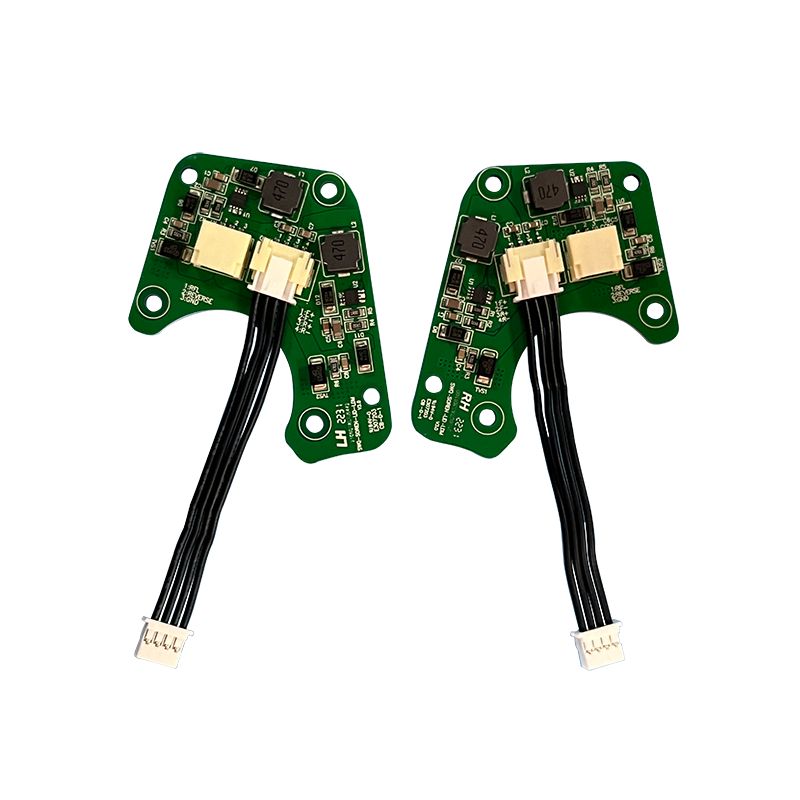

ویژگی های کلیدی طراحی PCBA سازگار با UL 924
سازگار با کدخروج از علامت PCBAاختیاری نیست در اینجا چیزی است که بازرسان بررسی می کنند.
1. انتقال خودکار اضطراری
- زمان انتقال:برد باید در کمتر از 0.1 ثانیه از AC به باتری تبدیل شود. هر تاخیری که با چشم انسان قابل مشاهده باشد، بازرسی را با شکست مواجه می کند.
- مدار تست:نقاط تست فشاری یکپارچه باید قطع برق را بدون قطع برق AC شبیه سازی کنند. این یک ویژگی UL 924 اجباری است.
2. سیستم مدیریت باتری (BMS)
- حفاظت از شارژ بیش از حد:وقتی ولتاژ باتری به 8.4 ولت رسید (برای بسته های 6 ولت NiCd)، PCBA باید شارژ را متوقف کند.
- حفاظت از قطبیت معکوس:اگر نصاب باتری را به عقب وصل کند، دیودهای روی ورودی باتری از آسیب جلوگیری می کند. این یکی از دلایل اصلی شکست میدان است.

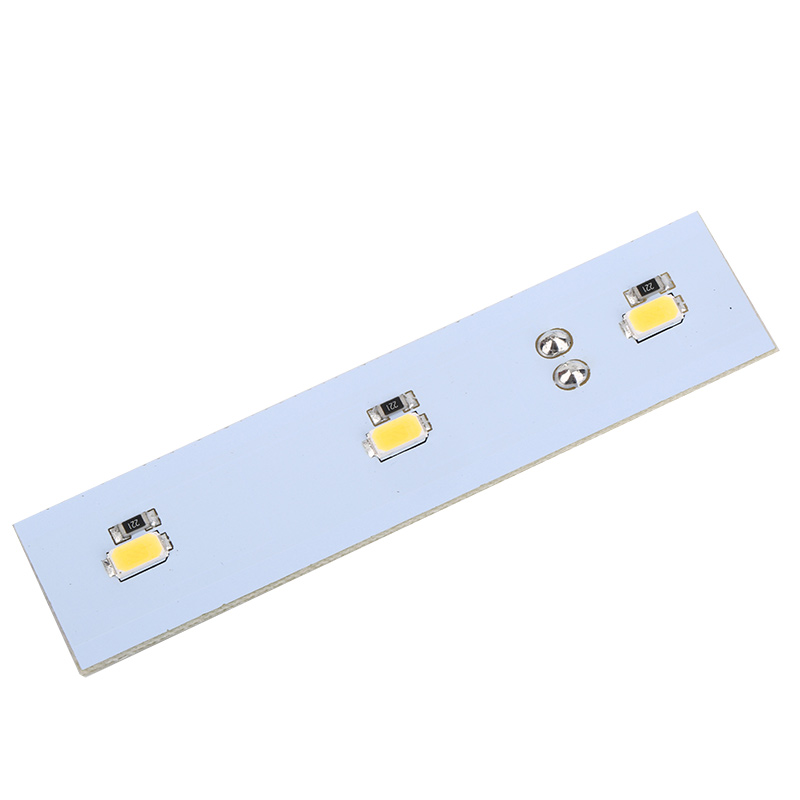

3. انعطاف پذیری پیکربندی LED
اکثر بردهای PCBA علامت خروج از ترتیبات LED متعدد پشتیبانی می کنند:
- سری 6-LED:استاندارد برای علائم آلومینیومی اکسترود شده (قرمز یا سبز).
- 12-LED موازی + سری:رایج برای علائم دو طرفه (پایه راهرو یا سقف).
- 18 تا 36 آرایه LED:برای علائم خروجی با لومن بالا (100+ کندلا) استفاده می شود.

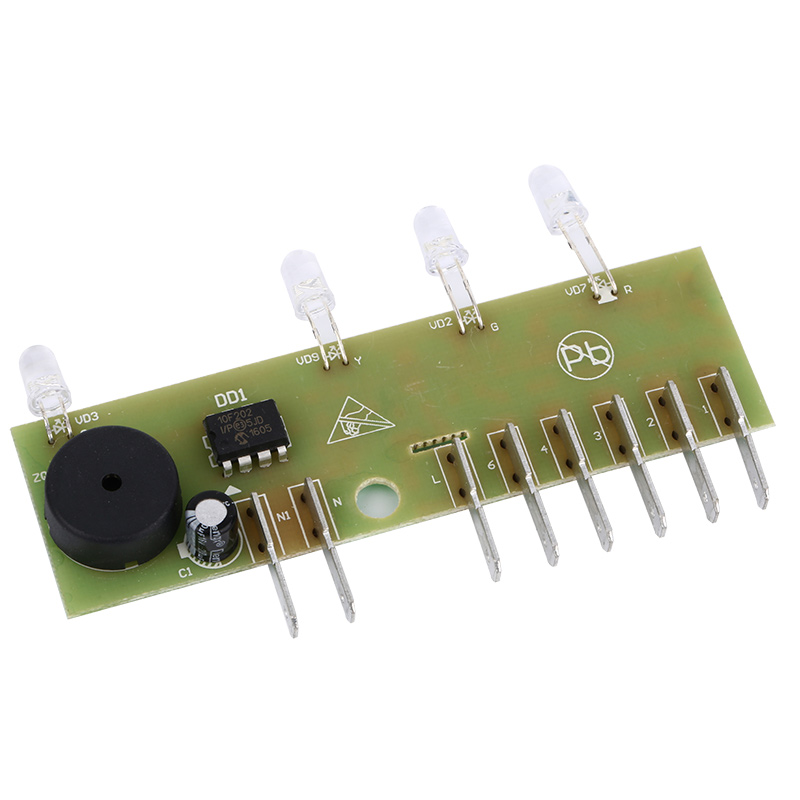

4. خود تشخیصی (واحدهای پیشرفته)
PCBA های ممتاز شامل یک میکرو کنترلر هستند که:
- ظرفیت باتری را هر 30 روز ثبت می کند.
- چراغ قرمز/سبز وضعیت را برای نشان دادن سلامت باتری چشمک می زند.
- هنگامی که باتری به کمتر از 80 درصد ظرفیت نامی می رسد، زنگ هشدار صوتی (اختیاری) را سیگنال می دهد.
گواهینامه هایی که باید تأیید کنید
قبل از سفارش هرخروج از علامت PCBA، این سه سند را درخواست کنید:
گواهینامه صلاحیت آنچه تأیید می کندUL 924USAتجهیزات روشنایی و برق اضطراریNFPA 101 (کد ایمنی زندگی) ایالات متحده مدت زمان روشنایی (90 دقیقه) و زمان انتقال
هشدار:یک PCBA بدون علامت UL قابل مشاهده بر روی لایه ابریشمی تقریباً مطمئناً تأیید نشده است. بازرسان میدانی می توانند کل ساختمان شما را برای این کار خراب کنند.
شاخص های کیفیت ساخت
هنگام ارزیابی یک تامین کننده از این چک لیست استفاده کنیدخروج از علامت PCBA.
- ثبت نام ماسک لحیم کاری:عدم تراز نباید از 0.005 اینچ تجاوز کند. مس در معرض ولتاژ بالا یک خطر شوک است.
- خوانایی صفحه ابریشمی:همه تعیین کننده های اجزا (R1، C2، IC1)، نشانگرهای قطبیت، و شماره فایل UL باید پس از مونتاژ به وضوح قابل خواندن باشند.
- اجزای سوراخ:کانکتورهای باتری و سوئیچ های تست باید با لحیم کاری موجی باشند، نه با لحیم کاری دستی، برای جلوگیری از سرد شدن مفاصل.
- پوشش منسجم (اختیاری):برای مکانهای مرطوب (سرویسهای بهداشتی، خروجیهای سرپوشیده در فضای باز)، PCBA به یک پوشش منسجم از اکریلیک یا یورتان نیاز دارد. به دنبال روکش مات یا براق روی تمام اجزا باشید.
سؤالات متداول PCBA علامت خروج
در زیر سه سوال فنی وجود دارد که من اغلب از مهندسان تاسیسات و متخصصان تدارکات دریافت میکنم.

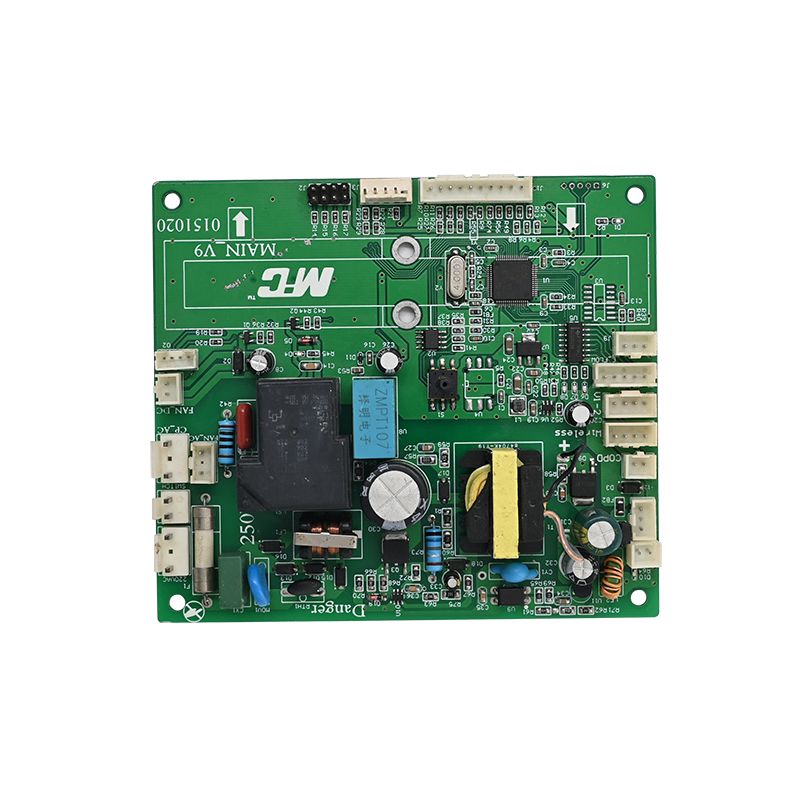

Q1: آیا می توانم از PCBA درایور LED استاندارد برای علامت خروجی خود به جای PCBA علامت خروجی اختصاصی استفاده کنم؟
الف:نه، و به همین دلیل خطرناک است. یک PCBA درایور LED استاندارد فاقد سه مدار حیاتی است:
1. تعویض باتری پشتیبان:درایورهای استاندارد افت برق متناوب را تشخیص نمی دهند. تابلوی خروج شما در هنگام قطع برق بلافاصله تاریک می شود و NFPA 101 را نقض می کند که به 90 دقیقه روشنایی نیاز دارد.
2. قطع ولتاژ پایین:بدون این، PCBA به تخلیه باتری زیر 5 ولت ادامه میدهد و سلولهای NiCd یا LiFePO4 را طی سه چرخه به طور دائم از بین میبرد.
3. رابط دکمه تست:بازرسان ساختمان به یک عملکرد تست دستی نیاز دارند. درایورهای استاندارد این مسیر سیگنال را شامل نمی شوند.
خط آخر:UL 924 لیست شده را خریداری کنیدخروج از علامت PCBAفقط 5 دلار صرفه جویی در یک تابلوی عمومی هزاران هزینه در بازرسی های ناموفق خواهد داشت.
Q2: PCBA علامت خروج من داغ می شود. LED ها بعد از 30 دقیقه روشن شدن باتری کم می شوند. چه چیزی شکست خورد؟
الف:شما مشکل خراب شدن باتری دارید نه مشکل LED. در اینجا دنباله تشخیصی است:
1. بررسی ولتاژ شارژ:با استفاده از برق متناوب، سرتاسر پایانه های باتری را اندازه بگیرید. شما باید 7.2 ولت تا 8.4 ولت (برای یک بسته 6 ولت NiCd) را ببینید. اگر ولتاژ کمتر از 6.5 ولت باشد، مدار شارژ PCBA از کار افتاده است.
2. ظرفیت باتری تست:باتری را جدا کنید و آن را با مقاومتی که 200 میلی آمپر می کشد بار کنید. یک بسته 6 ولتی سالم NiCd باید حداقل 90 دقیقه بالای 5.4 ولت بماند.
3. بررسی خوردگی:باتری های NiCd پس از 3-5 سال، هیدروکسید پتاسیم را نشت می کنند. این بقایای کریستالی سفید، آثار مس روی PCBA را می خورد. اگر در جایی پودر سفید دیدید، باتری و PCBA را فوراً تعویض کنید.
رفع رایج:باتری را هر 4 سال یکبار تعویض کنید، حتی اگر علامت کار کند. این مانع از دست دادن ظرفیت پنهان می شود.
Q3: چگونه می توانم بدون آزمایش هر یک تأیید کنم که یک دسته از 500 برد PCBA با علامت خروج مطابقت دارد؟
الف:شما بر سه لایه تأیید تکیه می کنید:
1. سرویس پیگیری UL (FUS):هر PCBA فهرست شده UL اصلی از کارخانه ای می آید که امکان ممیزی های UL اعلام نشده را فراهم می کند. علامت UL روی برد باید شامل یک شماره پرونده باشد (به عنوان مثال UL E123456). این شماره را در پایگاه داده Product iQ UL جستجو کنید. اگر ظاهر نشد، علامت تقلبی است.
2. مطابقت کد تاریخ:صفحه ابریشمی PCBA باید دارای کد تاریخ (فرمت YYWW) باشد. اطمینان حاصل کنید که این کد تاریخ با دوره تولید گزارش گواهینامه UL مطابقت دارد. تخته های ساخته شده در خارج از آن پنجره پوشیده نمی شوند.
3. آزمایش مخرب تصادفی:برای هر 500 واحد، 2 تخته را قربانی کنید. آنها را باز کنید و بررسی کنید:
- درجه بندی صحیح فیوز (به عنوان مثال، آهسته دمش 250 ولت 3 آمپر).
- ایزولاسیون مناسب ترانسفورماتور (حداقل فاصله بین اولیه و ثانویه 0.125 اینچ).
- بدون تعویض اجزای تایید نشده (به عنوان مثال، خازن های 85 درجه سانتی گراد به جای 105 درجه سانتی گراد).
نکته حرفه ای:قبل از پرداخت برای سفارش های بزرگ، "اعلان مجوز UL" را از تامین کننده خود درخواست کنید.
خلاصه: انتخاب علامت خروجی سمت راست PCBA
یک کیفیتخروج از علامت PCBAبا سه ویژگی غیرقابل مذاکره تعریف می شود:
1. فهرست UL 924با شماره فایل قابل تایید
2. انتقال خودکار زیر 0.1 ثانیهبا قطع ولتاژ پایین مناسب
3. مدار شارژ باتریبرای شیمی NiCd، NiMH یا LiFePO4 طراحی شده است.
برای مدیران تسهیلات، تابلوهای دارای تشخیص خود را در اولویت قرار دهید. برای OEM ها، همیشه 2 اونس مس روی ردپای برق و ورقه های UL 94V-0 را مشخص کنید. اسناد تولید تایید شده و گواهی شخص ثالث تنها راه قابل اعتماد برای رعایت کد و ایمنی سرنشینان باقی مانده است.
