با 20 سال تجربه در تولید لوازم الکترونیکی مصرفی و PCB، هزاران مجموعه چراغ سقفی را بررسی کرده ام. این راهنما انتخاب مواد، مدیریت حرارتی، توپولوژی های درایور، و الزامات انطباق خاص برای طراحی PCBA چراغ سقفی را پوشش می دهد.
کاری که یک PCBA چراغ سقفی باید انجام دهد
یک چراغ سقفی PCBA (مجموعه برد مدار چاپی) منبع نور LED را کنترل و تغذیه می کند. بر خلاف PCB لخت، PCBA شامل تمام اجزای لحیم شده روی برد --- LED ها، درایورها، مقاومت ها، خازن ها و کانکتورها است.
عملکردهای اولیه یک PCBA چراغ سقفی:
- تبدیل AC به DC (اگر درایور یکپارچه باشد):110-277 ولت AC را برای LED ها به DC ولتاژ پایین تبدیل می کند
- مقررات جاری ثابت:با وجود نوسانات ولتاژ ورودی، جریان LED را ثابت نگه می دارد
- مدیریت حرارتی:گرما را از اتصالات LED برای جلوگیری از خرابی زودرس هدایت می کند
- کنترل کم نور (اختیاری):رابط با دیمر دیوار (0-10V، TRIAC، یا PWM)
تفاوت با PCB خالی:PCB لخت دارای ردپاها و پدهای مسی است اما هیچ جزء ندارد. یک PCBA به طور کامل مونتاژ شده و آماده نصب در دستگاه نور است.
مشخصات فنی اصلی
پارامترهای برق ورودی
پارامتر محدوده استاندارد محدوده عملکرد بالا ولتاژ ورودی (AC) 110-120 ولت (ایالات متحده) یا 220-240 ولت (EU) 90-277 ولت (جهانی) فرکانس ورودی 50/60 هرتز 50/60 هرتز ضریب توان (PF)> 0.70 ولت (0.70) اعوجاج (THD)<20%<15% (نیاز به DLC) حفاظت از نوسانات 1 کیلو ولت (اصلی) 2-4 کیلوولت (تجاری)
ضریب توان و الزامات THD بر اساس استانداردهای Energy Star و DLC.
مشخصات خروجی LED
پارامتر کم توان متوسط قدرت بالا خروجی لومن کل 800-1500 lm (جایگزین لامپ های رشته ای 60 وات) 1500-3000 lm3000-5000 lm+تعداد LEDs18-4848-100100-200-501+LED جریان300-200-150 mA5 mA300-700 mAtotal Power8-15W15-30W30-60W
مشخصات فیزیکی
ParameterFR4 استاندارد آلومینیوم MCPCB تخته شکل گرد، مربع، یا سفارشی گرد، مربع یا قطر سفارشی (دور معمولی) 100 میلی متر تا 300 میلی متر 100 میلی متر تا 300 میلی متر وزن مس 1 اونس (سیگنال)، 2 اونس (قدرت) 1-2 ozLayer Count2 لایه ها (شایع ترین لایه ها30-معمولا). W/m·K1-9 W/m·K
انتخاب مواد PCB: FR4 در مقابل آلومینیوم MCPCB
انتخاب بین FR4 و MCPCB آلومینیومی (Metal Core PCB) مهمترین تصمیم در طراحی PCBA چراغ سقفی است.
جدول مقایسه
مشخصه FR4 PCBA آلومینیوم MCPCB رسانایی حرارتی ضعیف (0.3-0.5 W/m·K) خوب تا عالی (1-9 W/m·K) وزن سبک متوسط هزینه (حجم کم) کمتر متوسط (30-50% بالاتر از FR4) طول عمر LED در 150000-00+40, 150mA00+40, ساعت بهترین کاربرد کم مصرف (<12 وات)، لامپ قابل تعویض وسایل سقفی متوسط تا پرقدرت
ماتریس تصمیم
چراغ سقفی توصیه شده PCBA مواد Reason5W-12W (محل هموار کوچک)FR4 (2 لایه) هزینه کمتر، گرمای قابل قبول12W-25W (سقف استاندارد) آلومینیوم MCPCB (1-2 W/m·K) مدیریت حرارتی حیاتی25W-50W (پنل های بزرگ-3-شکل-آلومینیوم)High W/m·K)جلوگیری از گرمای بیش از حد LED50W+ (تجاری) آلومینیوم درجه یک (5-9 W/m·K) یا هسته مسی الزامی برای قابلیت اطمینان
قاعده کلی:برای چراغ های سقفی بالای 15 وات، از MCPCB آلومینیومی استفاده کنید. FR4 باعث خرابی زودرس LED به دلیل تجمع گرما می شود.
توپولوژی درایور برای PCBA چراغ سقفی
PCBA چراغ سقفی از دو معماری اصلی درایور استفاده می کند: یکپارچه (اجزا در یک برد) یا از راه دور (برد درایور جداگانه).
درایور یکپارچه در مقابل راه دور
درایور AspectIntegrated (COB یا خطی) درایور از راه دور (برد مجزا) محل درایور روی همان PCBA به عنوان LEDها برد جداگانه، متصل با سیم. سازگاری محدود (فقط TRIAC) عریض (0-10 ولت، TRIAC، DALI) هزینه کمتر (تک برد) بالاتر (دو تخته) بهترین برای وسایل حساس به هزینه و بدون کم نور، تجاری، کم نور، پرقدرت
جریان ثابت در مقابل ولتاژ ثابت
نوع درایور بهترین برای مزایا معایب جریان ثابت (CC) رشته های LED درایو مستقیم ساده تر، تعداد اجزای LED کمتر باید با ولتاژ درایور مطابقت داشته باشد.
توصیه برای PCBA چراغ سقفی:از توپولوژی درایور جریان ثابت برای طراحی های یکپارچه استفاده کنید. جریان LED پایدار را بدون مقاومت اضافی فراهم می کند.
مدیریت حرارتی برای PCBA نور سقفی
گرما دشمن اصلی طول عمر LED است. به ازای هر 10 درجه کاهش دمای اتصال LED، طول عمر دو برابر می شود.
طراحی مسیر حرارتی
مسیر حرارتی برای PCBA چراغ سقفی به ترتیب زیر است:
اتصال LED ← پد حرارتی LED ← مس PCBA ← لایه دی الکتریک (MCPCB) ← پایه آلومینیومی ← محفظه ثابت → هوای اتاق
ضعیف ترین پیوند:لایه دی الکتریک (عایق بین مدار مسی و پایه آلومینیومی). دی الکتریک استاندارد دارای رسانایی 1-3 W/m·K است. دی الکتریک ممتاز به 5-9 W/m·K می رسد.
قوانین طراحی پد ال ای دی
الزامات عنصر طراحی دریچههای حرارتی تحت LED9-12 (قطر 0.3 میلیمتر) به ازای هر LED پرقدرت با پر کردن پر شده و درپوش (اجازه لحیم کاری در بالا) اندازه پد مسی حداقل اندازه پد حرارتی LED 2x پوشش لحیم کاری 80-90 درصد از سطح پد حرارتی (بازرسی اشعه ایکس به 2 درصد حداکثر مساحت پد)
تایید حرارتی
تست تولید:پس از مونتاژ، چراغ سقفی را با قدرت کامل به مدت 1 ساعت روشن کنید. با استفاده از دوربین مادون قرمز دما را در پدهای LED اندازه گیری کنید.
دما (پد LED) درجه طول عمر مورد انتظار<50°C عالی70000+ ساعت50-60°C خوب50000-70000 ساعت60-70°C قابل قبول30000-50000 ساعت>70°C، خطر خرابی 00 ساعت<0
قوانین چیدمان PCB برای PCBA چراغ سقفی
قانون 1: قرار دادن متقارن LED
LED ها را به طور مساوی در سراسر PCBA قرار دهید تا از ایجاد نقاط داغ جلوگیری کنید و از توزیع یکنواخت نور اطمینان حاصل کنید. برای چراغ های سقفی گرد:
- ال ای دی ها را در دایره های متحدالمرکز بچینید
- فاصله یکسان بین ال ای دی های مجاور
- فاصله ثابت از لبه تخته را حفظ کنید
قانون 2: ردیابی کوتاه با جریان بالا
ردیابی جریان بالا (توان LED و زمین) باید تا حد امکان کوتاه و گسترده باشد. محاسبه عرض مورد نیاز:
برای 2 اونس مس، 20 درجه سانتیگراد افزایش دما:
- عرض (میل) = جریان (آمپر) × 35
مثال: 300 میلی آمپر (0.3 آمپر) ردیابی → 0.3 × 35 = 10.5 میل (0.27 میلی متر) حداقل
50% حاشیه ایمنی اضافه کنید:برای ردیابی 300 میلی آمپر از 16 میل (0.4 میلیمتر) استفاده کنید.
قانون 3: بخش های AC و DC را از هم جدا کنید
اگر PCBA دارای مبدل AC-DC یکپارچه باشد:
- ورودی AC (ولتاژ بالا) را در یک لبه برد نگه دارید
- فاصله خزش 3 میلی متری را بین ردپای AC و ولتاژ پایین DC حفظ کنید
- اگر فضا کم است از شکاف فیزیکی یا خندق در PCB استفاده کنید
قانون 4: ریختن مس برای زمین
برای برگرداندن LED از یک ریخته مس جامد روی لایه بالایی (برای MCPCB، لایه مدار) استفاده کنید. این افت ولتاژ را کاهش می دهد و پخش گرما را بهبود می بخشد.
قانون 5: توزیع برق زنجیره ای دیزی
برای چراغهای سقفی طولانیتر (خطی یا مستطیلی)، به جای تغذیه LEDها از انتهای رشته قبلی، ردیابی برق بهعنوان یک گذرگاه مرکزی جریان دارد.

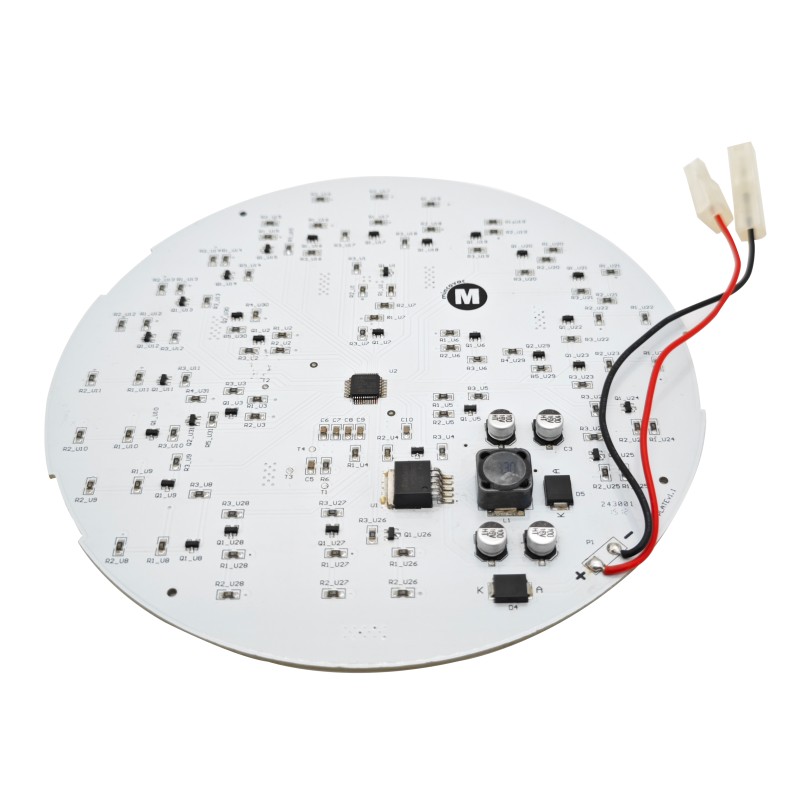

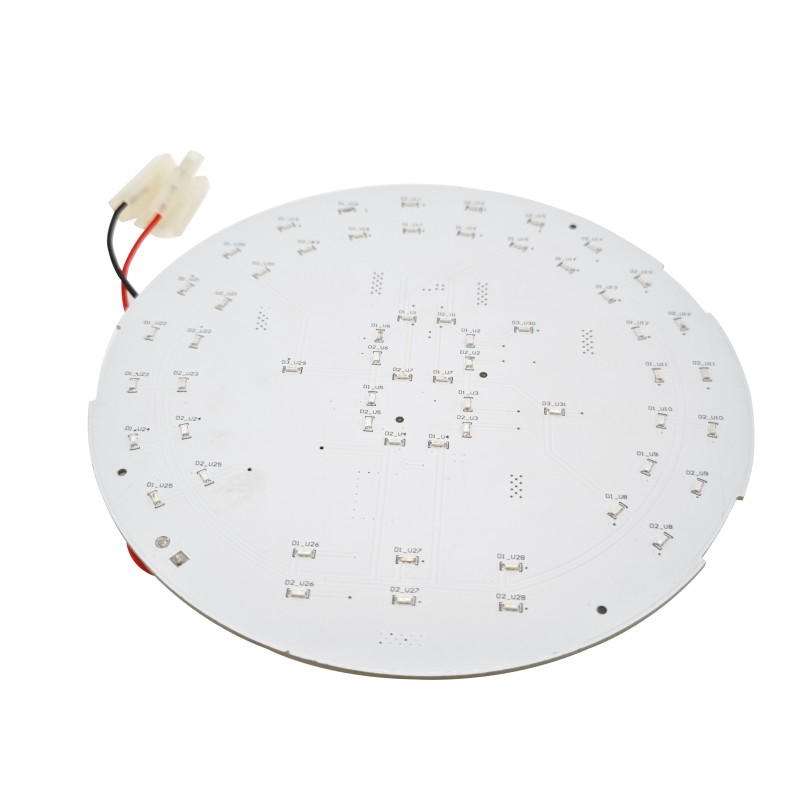

نمونه چیدمان PCBA چراغ سقفی (گرد)
یک چراغ سقفی گرد معمولی PCBA (قطر 150 میلی متر، 36 ال ای دی) دارای این پشته لایه است:
LayerfunctionCopper WeightTop (لایه مدار) پد LED، ردپاها، اجزای درایور2 اونس لایه دی الکتریک عایق الکتریکی 75-100 میکرومتر پایه آلومینیومی پخش حرارت و پشتیبانی مکانیکی 1.6 میلی متر ضخامت پایین (اختیاری) اجزای ثانویه یا فقط ماسک لحیم کاری N/A
ملاحظات سوسو زدن و کاهش نور
علل سوسو زدن
سوسو زدن LED زمانی اتفاق میافتد که جریان خروجی درایور دارای موج قابل توجهی باشد. علل شایع:
- ظرفیت خروجی ناکافیدر راننده
- سازگاری ضعیف دیمر TRIAC(دیمرهای لبه پیشرو با بارهای خازنی)
- کاهش نور PWM با فرکانس پایین(<1 کیلوهرتز)
معیارهای فلیکر
فلیکر MetricGoodAcceptablePoorPercent (100Hz)<10%10-30%>30%Flicker Index<0.10.1-0.3>0.3فرکانس سوسو زدن>1kHz100-1000Hz<100Hz
تکنیک های کاهش سوسو زدن
TechniqueEffectCost Impact افزودن خازن خروجی انبوه (100-470µF) 100-120 هرتز را کاهش می دهد موج کم (0.10-0.30 دلار) افزایش فرکانس کاهش نور PWM به> 4 کیلوهرتز حذف سوسو زدن قابل مشاهده هیچکدام (تغییر سیستم عامل-افزایش بالا) استفاده از ولتاژ بالای سیستم عامل-Fboostt مقررات متوسط (0.50-1.00 دلار)
انطباق و صدور گواهینامه
گواهینامه های مورد نیاز بازار
الزامات گواهی بازارUSAUL 1598 یا UL 8750ایمنی برای چراغهای LEDCanadaCSA C22.2 شماره 250.0ایمنی برای وسایل روشناییEUCE (شامل LVD، EMC، RoHS) ایمنی، انتشار گازهای گلخانه ای، ماژول های عمومی31ECLED6 lightingEnergy efficiency (US)Energy Star یا DLCRebate واجد شرایط بودن، الزامات ابزار
تست های متداول انطباق
معیارهای استاندارد تست استحکام دی الکتریک (هیپوت) UL 87501500 ولت متناوب متناوب به مدت 1 دقیقه، بدون خرابی پیوستگی زمینUL 8750<0.1Ω بین ترمینال زمین و فلز در معرض EMI (رسانا و تشعشع) FCC قسمت 15 (ایالات متحده) یا EN 55015 ضریب ستاره پایین تر مشخص شده > 0.90، THD <20٪ برای تبلیغات
سوالات متداول PCBA چراغ سقفی
Q1: آیا می توانم از همان PCBA چراغ سقفی برای برنامه های تجاری 120 ولت و 277 ولت استفاده کنم؟
الف:نه، بدون درایور ورودی جهانی نیست. در اینجا تجزیه فنی است:
یک PCBA که به طور خاص برای 120 ولت AC طراحی شده است، از قطعاتی استفاده می کند که برای ولتاژ باس تقریباً 200 ولت DC (پس از اصلاح) رتبه بندی شده اند. در جریان متناوب 277 ولت، باس DC اصلاح شده تقریباً 390 ولت DC است. این بیشتر از درجه ولتاژ خازنهای استاندارد 120 ولت، ماسفتها و دیودها است.
الزامات کاهش ولتاژ جزء:
Component120V Rating277V رتبه مورد نیاز ورودی خازن200V400-450VMOSFET250-300V500-600V دیودهای یکسو کننده200V400V فاصله خزش1.5mm3.0mm
اگر به یک PCBA برای هر دو ولتاژ نیاز دارید:
- الف را مشخص کنیددرایور ورودی جهانیدارای ولتاژ 90-277 ولت AC
- از قطعاتی که برای حداقل باس 400 ولت DC رتبه بندی شده اند استفاده کنید
- طراحی خزش PCB برای 3 میلی متر بین خطوط AC و بخش های ولتاژ پایین
- انتظار 10-20٪ هزینه قطعات بالاتر را داشته باشید
جایگزین:دو نوع PCBA ایجاد کنید --- یکی برای 120 ولت (هزینه کمتر) و دیگری برای 277 ولت (رده بندی ولتاژ بالاتر). این در تولید روشنایی تجاری رایج است.
Q2: چگونه می توانم مطمئن شوم که PCBA چراغ سقفی با دیمر دیوار TRIAC به درستی کار می کند؟
الف:سازگاری دیمر TRIAC یک چالش رایج برای طراحان PCBA چراغ سقفی است. در اینجا رویکرد مهندسی است:
مشکل:دیمرهای TRIAC برای لامپ های رشته ای (بارهای مقاومتی) طراحی شده اند. LED ها یک بار واکنشی را نشان می دهند که می تواند باعث شود TRIAC از کار بیفتد و منجر به سوسو زدن، چشمک زدن یا کم نور شدن کمتر از 30 درصد شود.
راه حل 1 - مقاومت خون ساز (غیر فعال):
یک مقاومت بلدر (10-50 کیلو اهم، 1-2 وات) در ورودی AC اضافه کنید. این جریان کافی (5-15 میلی آمپر) را می کشد تا TRIAC را در طول هر نیم سیکل به درستی هدایت کند.
نتیجه:کاهش کم نور را بهبود می بخشد (معمولا حداقل 10-15٪). 1-2 وات اتلاف آماده به کار اضافه می کند.
راه حل 2 - مدار جریان خون فعال (ترجیحا):
یک خونرسان فعال (کنترلشده با آیسی) تنها زمانی جریان میگیرد که TRIAC در غیر این صورت اشتباه روشن میشود. کاهش کارایی نزدیک به صفر است.
راه حل 3 - آی سی درایور کم نور TRIAC را مشخص کنید:
بسیاری از آی سی های تجاری LED درایور شامل تشخیص داخلی TRIAC Dimming و کنترل خونریزی هستند. مثالها عبارتند از:
- TI LM3447(درایور LED قابل تنظیم TRIAC)
- MPS MP4030(تنظیم کننده سمت اصلی کم نور TRIAC)
الزامات تست:تأیید سازگاری کم نور با حداقل 5 مدل مختلف دیمر TRIAC (Lutron، Leviton، Legrand). دیمرها به طور قابل توجهی از نظر نیازهای جریان نگهداری متفاوت هستند.
علامت خرابی میدان:اگر چراغ سقفی در هنگام کم شدن زیر 50% سوسو بزند یا چشمک بزند، مدار خونرسان کافی نیست.
Q3: رایج ترین مسائل کیفیت در تولید PCBA چراغ سقفی چیست؟
الف:بر اساس هزاران بازرسی تولید، این پنج نقص بیش از 80٪ از مشکلات کیفیت PCBA چراغ سقفی را تشکیل می دهند.
DefectFrequencyRoot Couse Detection MethodRework CostLED tombstoneing1-5%حجم خمیر لحیم ناهموار روی پدهای LEDAOIبالا (ال ای دی آسیب دیده)حفره های لحیم کاری زیر LEDها گازهای شار متداول در حین بازرسی پرتو ایکس به دام افتاده هیچکدام (جای خالی کمتر از 25% - جای قابل قبول LED00. خطای بصری یا AOI (رنگ/علامت گذاری) بسیار زیاد (تخته ضایعات) اتصالات لحیم سرد روی درایور IC1-3%دمای جریان مجدد ناکافیAOI یا بازرسی دستی متوسط (ممکن است دوباره کاری شود) خمیر حرارتی ناکافی (MCPCB) 5-10% کاربرد ناسازگار با استفاده از تست کشش یا تصویربرداری حرارتی
راهبردهای پیشگیری:
سنگ قبر LED:
- از دیافراگم های شابلون استفاده کنید که کمی بزرگتر از پدهای LED هستند (نسبت 1:1.1)
- مطمئن شوید که پروفیل جریان مجدد 60 تا 90 ثانیه بالاتر از مایع (TAL) باشد.
ال ای دی با قطبیت معکوس:
- استفاده از LED با علامت قطبیت واضح (آند/کاتد)
- اجرای بازرسی نوری خودکار (AOI) با بررسی قطبیت
- تست قطبیت 100% را روی کاوشگر پرواز یا بستر میخ انجام دهید
اتصالات لحیم سرد:
- بررسی دمای اوج جریان مجدد (245-260 درجه سانتیگراد برای SAC305 بدون سرب)
- نمایه فر را روزانه با پروفیلر نظارت کنید (نه فقط یک بار در هر دسته)
خمیر حرارتی ناکافی (MCPCB به هیت سینک):
- از استنسیل یا چاپ صفحه برای خمیر حرارتی استفاده کنید (نه کاربرد دستی)
- ضخامت خمیر 0.3-0.5 میلی متر را هدف قرار دهید
- پوشش را پس از نصب بررسی کنید (خمیر حرارتی باید لبه ها را کمی فشرده کند)
چک لیست کنترل کیفیت برای بازرسی PCBA چراغ سقفی ورودی:
روش بازرسی معیارهای پذیرش قطبیت LED بصری یا AOI100% صحیح اتصالات لحیم کاری (قطعات نیرو) AOINبدون پل زدن، عدم لحیم کاری ناکافی حفره های LED اشعه ایکس (نمونه 5-10%)<25% در هر بالشتک خمیر حرارتی. پروب یا بستر ناخن باز/کوتاه، بررسی ولتاژ جلو LED
چک لیست تولید PCBA چراغ سقفی
مرحله تولید الزامات تأیید بازرسی ورودی PCB بدون تاب خوردگی، ضخامت صحیح، پرداخت ENIG قابل مشاهده است. پیک لحیم کاری 245-260 درجه سانتیگراد، TAL 60-90 ثانیه داده های پروفیلر در هر دسته کاربرد خمیر حرارتی ضخامت 0.3-0.5 میلی متر، پوشش کامل بررسی وزن + بصری نصب هیت سینک فشار یکنواخت، بدون شکاف مشخصات گشتاور پیچ تست الکتریکی اندازه گیری باز/کوتاه، تست جریان ال ای دی ثابت قطبیته،
خلاصه: چک لیست PCBA چراغ سقفی با کیفیت خوب
یک چراغ سقفی با کیفیت خوب PCBA هزینه، عملکرد حرارتی و انطباق را متعادل می کند. برای وسایل استاندارد مسکونی (15 تا 25 وات)، MCPCB آلومینیومی با 2 اونس مس، درایور جریان ثابت و دمای پد LED زیر 60 درجه سانتیگراد به طور مداوم 50000+ ساعت طول میکشد. برای وسایل تجاری قابل تنظیم نور، آی سی های درایور سازگار با TRIAC و مدارهای تخلیه کننده را اضافه کنید. رایج ترین عیوب تولید --- سنگ قبر LED، قطبیت معکوس و اتصالات سرد --- با بازرسی AOI و پروفایل های جریان مجدد کنترل شده قابل پیشگیری هستند.
| عنصر طراحی | مورد نیاز |
|---|---|
| مواد PCB | MCPCB آلومینیومی برای > 15 وات؛ FR4 قابل قبول برای <12W |
| وزن مس | 2 اونس برای ردیابی قدرت؛ 1 اونس برای سیگنال |
| مدیریت حرارتی | 9+ ویزای حرارتی در هر LED. دمای پد LED <60 درجه سانتیگراد در بار کامل |
| توپولوژی درایور | جریان ثابت (یکپارچه یا از راه دور) |
| کنترل سوسو زدن | ظرفیت خروجی 100-470μF; کاهش نور PWM > 4 کیلوهرتز در صورت استفاده |
| سازگاری کم نور | مدار تخلیه برای TRIAC; آی سی دیمینگ اختصاصی برای بهترین نتایج |
| رتبه بندی ولتاژ | اجزای دارای حداکثر ولتاژ ورودی (120 ولت یا 277 ولت یا جهانی) |
| گواهینامه ها | UL یا CE بر اساس بازار هدف؛ انرژی استار برای تبلیغات |
| بازرسی ساخت | AOI (قطب LED، اتصالات لحیم کاری)، اشعه ایکس (حفره ها)، تست الکتریکی |
