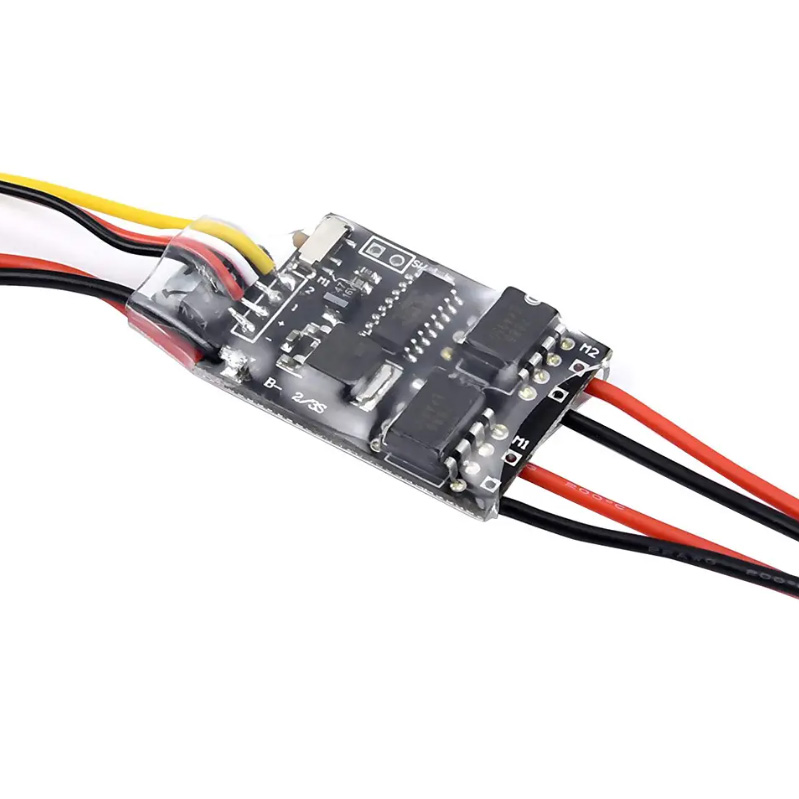

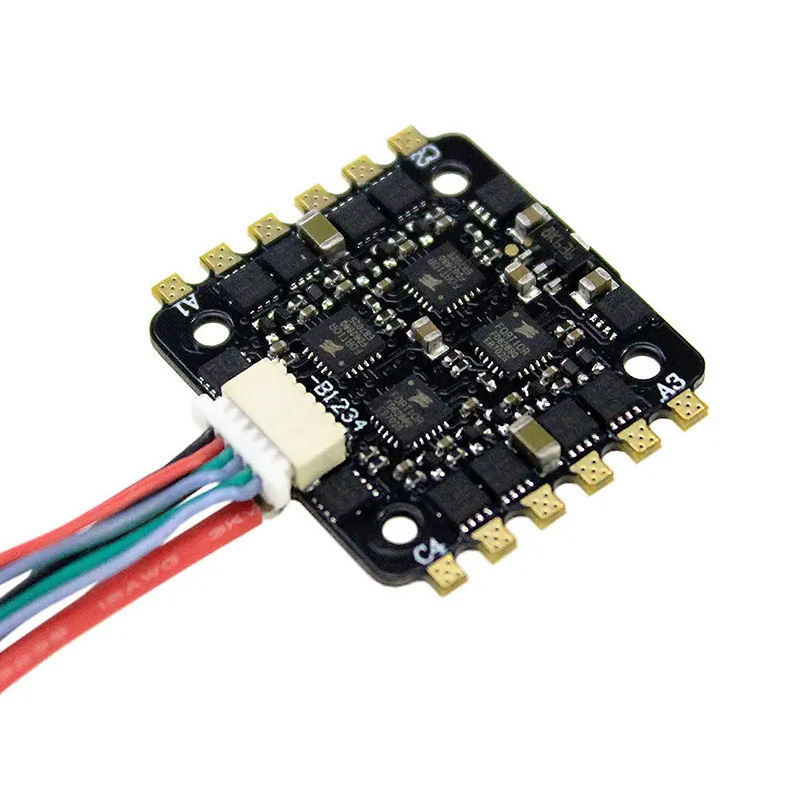

PCBA روشنایی هواپیما

طراحی PCBA روشنایی هواپیما تحت قوانین سختگیرانه تر از هر برنامه تجاری یا صنعتی عمل می کند. برد باید از نوسانات شدید دمایی، لرزش زیاد، صاعقه و فواصل خدمات بیش از 50000 ساعت بدون دسترسی به تعمیر جان سالم به در ببرد.

ارسال استعلام

توضیحات محصول

من با 20 سال تجربه در الکترونیک هوافضا و تجزیه و تحلیل خرابی، شیوه های طراحی خاصی را که مجموعه های مناسب پرواز را از سخت افزار زمینی جدا می کند، مستند کرده ام. این راهنما انتخاب مواد، مدیریت حرارتی، الزامات گواهینامه و پارامترهای آزمایش شده میدانی برای PCBA روشنایی هواپیما را پوشش می دهد.

انواع سیستم های روشنایی هواپیما

روشنایی هواپیما به دسته‌های مجزا تقسیم می‌شود که هرکدام دارای الزامات PCBA منحصربه‌فردی هستند.

نوع نورپردازی عملکرد حالت عملیات مورد نیاز بحرانی چراغ‌های ناوبری نشانگر موقعیت (قرمز/سبز/سفید) ثابت بودن قابلیت اطمینان، دقت رنگ چراغ‌های ضد برخورد (استروب) چشمک‌زن با شدت بالا الگوی بارق دوگانه کنترل جریان اوج، کنترل دقیق زمان‌بندی، دقت بالا در زمانبندی دوام دوچرخه‌سواری چراغ‌های فرود روشنایی باند در هنگام فرود بر حسب تقاضا با قدرت بالا خروجی لومن بسیار زیاد، اتلاف گرما چراغ‌های کابین/پنجره محیط مسافر، خواندن قابل تنظیم، سازگاری با EMI قابل تنظیم رنگ، کم نور شدن صاف

مشخصات فنی اصلی

الزامات زیست محیطی

پارامتر هواپیما داخلی هواپیما (بال/دم) دمای عملیاتی-15 درجه سانتی گراد تا 70+-55 درجه سانتی گراد تا +85 درجه سانتی گراد دمای ذخیره سازی-40 درجه سانتی گراد تا +85 درجه سانتی گراد-55 درجه سانتی گراد تا +125 درجه سانتی گراد رطوبت 0% تا 95% غیر متراکم شدن0% تا 95% غیر متراکم شدن0% 0% به 55 درجه سانتی گراد حداکثر 55000 فوت حداکثر لرزش (تصادفی) 0.2 گرم تا 5 گرم RMS5 گرم تا 15 گرم RMS

مشخصات برق ورودی

پارامتر ارزش معمولی نکات برق اولیه 28 ولت DC (اسمی) محدوده 18 ولت تا 32 ولت به ازای هر MIL-STD-704AC برق (سیستم های کابین) 115 ولت AC / 400 هرتز برای سیستم های مبتنی بر فلورسنت تحمل کیفیت توان ± 10 درصد ثابت، جریان ± 20 درصد AFT و گذرا حفظ حافظه

انتخاب مواد برای PCBA روشنایی هواپیما

جنس هسته: کامپوزیت کربن یا هسته فلزی؟

استاندارد FR4 به دلیل هدایت حرارتی ضعیف و عدم تطابق CTE با اجزای LED به ندرت برای روشنایی هواپیما قابل قبول است.

ماده رسانایی حرارتیCTE (ppm/°C) وزن کاربردFR40.3-0.5 W/m·K14-17Light سیگنال/کنترل فقط آلومینیوم MCPCB1.5-3 W/m·K23-25متوسط روشنایی LED عمومی مس MCPCB200-400 W/m/H/H lightsCarbon Cloth Core 175-300 W/m·K (XY) 4-6.5 هوافضای بسیار سبک پرمیوم

توصیه برای نورپردازی بیرونی:از هسته کربنی یا MCPCB مسی استفاده کنید. مطابقت CTE با اجزای LED (6-7 ppm/°C) تنش برشی اتصال لحیم کاری را در طول چرخه حرارتی از -55 درجه سانتیگراد به +85 درجه سانتیگراد کاهش می دهد.

انتخاب وزن مس

بار فعلی روشنایی داخلی نورپردازی بیرونی ردیابی سیگنال (<100mA) 0.5 oz1 oz1 قدرت LED (500mA-2A) 1 اونس تا 2 اونس 2 اونس استروب/ فرود (5A-15A) قابل اجرا نیست3 اونس تا 4 اونس

مدیریت حرارتی برای هواپیماهای پرقدرت LED PCBA

الزامات هدایت حرارتی

MCPCB ها تقریباً 10 برابر رسانایی حرارتی استاندارد FR-4 را ارائه می دهند که به اتلاف گرما بهتر، خروجی لومن روشن تر و طول عمر LED بیشتر می انجامد.

قاعده کلی:به ازای هر 10 درجه کاهش دمای اتصال LED، طول عمر قطعه دو برابر می شود.

مشخصات لایه دی الکتریک

پارامتر استاندارد استاندارد MCPCB مواد هوافضا دی الکتریک با کارایی بالا اپوکسی با پرکننده سرامیکی پلی ایمید رسانای حرارتی رسانایی حرارتی 1-3 وات/متر·K5-10 وات/متر· ضخامت دی الکتریک50-100μm75-150μm3 kV3-kmBreakdown

راهبرد حرارتی برای پدهای LED

برای هر LED پرقدرت روی PCBالف:

- حداقل 9 ویای حرارتی(قطر 0.3 میلی متر) در هر پد LED

- ویزهای پر شده و درپوشبرای لحیم کاری مورد نیاز است

- از طریق فاصله:الگوی شبکه ای 1.0 تا 1.2 میلی متری

- تحمل خالی:زیر 25 درصد سطح پد در اشعه ایکس قابل مشاهده است

توپولوژی مدار و معماری کنترل

کنترل روشنایی بیرونی

نورپردازی بیرونی هواپیماهای مدرن از درایورهای LED قابل برنامه ریزی با کنترل کانال مستقل استفاده می کند.

معماری پیشنهادی:

- آی سی درایور LED I2C (به عنوان مثال، LP5562 یا مشابه) با حافظه توالی قابل برنامه ریزی

- مرحله ماسفت خارجی برای رشته های LED با جریان بالا

- پشتیبانی از افزونگی FMU از طریق اتوبوس های جداگانه I2C

مزایای درایورهای قابل برنامه ریزی:

- دنباله های نورپردازی پس از برنامه ریزی به طور مستقل اجرا می شوند

- برای الگوهای معمولی پلک زدن نیازی به مداخله FMU نیست

- اگر یکی از FMU از کار بیفتد، تخریب بسیار خوبی است

نورپردازی داخلی کابین

سیستم‌های روشنایی ال‌ای‌دی کابین هواپیما معمولاً از جفت‌های میکروکنترلر LED قابل آدرس‌دهی جداگانه استفاده می‌کنند.

FeatureRequirementControl ProtocolPixel data روی گذرگاه سریال آدرس دهی هر جفت MCU-LED به طور مستقل قابل آدرس دهی Color ControlRGB یا RGBW در هر فیکسچر نرخ داده کافی برای دنباله های انیمیشن حالت خرابی خرابی یک LED روی دیگران تأثیر نمی گذارد

PCBA انعطاف پذیراغلب برای روشنایی کابین استفاده می شود تا با سطوح منحنی بدنه مطابقت داشته باشد.

تجهیزات تست داخلی (BITE)

PCBA های روشنایی هواپیما باید دارای قابلیت های خود تشخیصی باشند.

پارامترهای نظارت شده:

- ولتاژ و فرکانس ورودی (U_LINE، LINN_SYNC)

- دما (T_AMBIENT)

- وضعیت لامپ/LED (FILAMENT_DETECT برای سیستم‌های قدیمی)

- ولتاژ و جریان خروجی

پاسخ BITE:

- ورود خطا به حافظه غیر فرار

- اختیاری: خرابی سیگنال از طریق خروجی گسسته

- در صورت ایمن بودن، عملیات را ادامه دهید (تخریب برازنده)

EMI و حفاظت در برابر صاعقه

الزامات حفاظت در برابر صاعقه

برای چراغ های بال/دم بیرونی:

المان حفاظتی مشخصات دیودهای تلویزیون دو جهته، دارای امتیاز برای شکل موج رعد و برق، شکاف جرقه برای توقف موج اولیه مقاومت سری 10Ω تا 100 اهم در همه خطوط ورودی زمین باندول 467 درجه بندی شده

کاهش EMI

تکنیک کاربرد مهره‌های فریت خطوط ورودی برق حالت مشترک چوک‌ها برای تعویض ورودی‌های رگولاتور کابل‌های محافظ بین PCBA و ال‌ای‌دی راه دور مسی برش زمینی مسیر بازگشت جامد، حداقل حلقه‌ها

گواهینامه و انطباق

استانداردهای کلیدی برای PCBA روشنایی هواپیما

کاربرد استاندارد الزاماتDO-160تمام تجهیزات هوابرد تست محیطی و EMIMIL-STD-704 ورودی برق28V کیفیت برق DCMIL-P-55110 / IPC-6012PCB صلاحیت کلاس 3/هوادفضاFAA AC 150/6RunwayingA پیوست 14 استانداردهای روشنایی فرودگاه بین المللی

الزامات آزمون صلاحیت

معیار TestDO-160 SectionPassTemperature-Altitude4.0عملکرد در 55000 فوت شبیه سازی شده لرزش 8.0بدون خرابی مکانیکی یا الکتریکی رطوبت 6.0بدون خوردگی یا خرابی عایق ناشی از رعد و برق22.0بدون آسیب، بدون شرایط ناایمن از سوخت11 سیالات غیره.

سوالات متداول PCBA روشنایی هواپیما

Q1: تفاوت بین PCBA هسته آلومینیومی و هسته مسی برای روشنایی بیرونی هواپیما چیست؟

الف:انتخاب بین PCBA هسته آلومینیومی و هسته مسی به طور مستقیم بر عملکرد حرارتی، وزن و قابلیت اطمینان در روشنایی بیرونی هواپیما تأثیر می گذارد.

آلومینیوم MCPCB (برد مدار چاپی با هسته فلزی):

- هدایت حرارتی: 138-238 W/m·K

- چگالی: 2.70 گرم بر سانتی متر³ (سبک)

- CTE: 23-25 ​​ppm/°C

- هزینه: 30-50 درصد کمتر از مس

MCPCB مس:

- هدایت حرارتی: 390-401 W/m·K (تقریباً دو برابر آلومینیوم)

- چگالی: 8.96 گرم بر سانتی متر³ (3.3 برابر سنگین تر)

- CTE: 16-17 ppm/°C (بهتر است با اجزای LED در 6-7 ppm/°C مطابقت داشته باشد)

- برتر برای چگالی توان فوق العاده (> 2 W/cm²)

ماتریس تصمیم برای کاربردهای هواپیما:

مکان هواپیما تراکم قدرت سطح ارتعاش توصیه شده چراغ‌های مطالعه CoreCabin کم (<0.5 W/cm²) کم آلومینیوم MCPCB چراغ‌های بازرسی چرخشی متوسط (1-2 وات بر سانتی‌متر مربع) آلومینیوم بالا با چراغ‌های فرود بهبودیافته (LED) بالا (> 2 W/Cm² زیاد) (پالسی) MCPCB با مس بالا

برای محیط های شدید:PCBهای هسته پارچه کربنی رسانایی حرارتی XY 175-300 W/m·K با CTE تنها 4-6.5 ppm/°C ارائه می‌کنند که کاملاً با بسته‌های LED سرامیکی مطابقت دارد. این امر تنش حرارتی را در طول چرخه های دمایی سریع از -55 درجه سانتیگراد تا +85 درجه سانتیگراد به حداقل می رساند.

Q2: چگونه می توانم برای برق متناوب 400 هرتز موجود در سیستم های روشنایی کابین هواپیما طراحی کنم؟

الف:روشنایی کابین هواپیما اغلب از 115 ولت AC در 400 هرتز استفاده می کند، نه 50/60 هرتز موجود در ساختمان ها. این الزامات طراحی منحصر به فرد را ایجاد می کند.

چالش طراحی 400 هرتز:
منابع تغذیه استاندارد طراحی شده برای 50/60 هرتز به دلیل تلفات هسته در ترانسفورماتورها و قطعات مغناطیسی در فرکانس 400 هرتز بیش از حد گرم می شوند یا از کار می افتند.

سازگاری های طراحی PCBA مورد نیاز:

کامپوننت 50/60 هرتز طراحی 400 هرتز ترانسفورماتور استاندارد فولاد سیلیکونی با فرکانس بالا یا هسته سیم پیچی فیلتر ورودی. ریپل 800 هرتز

چک لیست طراحی برای PCBA 400 هرتز:

1. رتبه بندی فرکانس اجزا را تأیید کنید- ترانسفورماتورها و سلف ها باید عملکرد 400 هرتز را مشخص کنند

2. اندازه گیری جریان هجومی- سیستم های 400 هرتز اغلب دارای هجوم بالاتری نسبت به طرح های 50/60 هرتز هستند

3. تست با قدرت درجه یک هواپیما- از منبع 400 هرتز استفاده کنید، نه یک منبع پایه

4. همگام سازی را بررسی کنید- بسیاری از سیستم ها نیاز به کاهش نور فرکانس قفل شده دارند (به عنوان مثال، LINN-SYNC)

Q3: رایج ترین حالت های خرابی در PCBA روشنایی هواپیما چیست و چگونه از آنها جلوگیری کنم؟

الف:بر اساس تجزیه و تحلیل خرابی میدانی مجموعه‌های روشنایی ایرباس و بوئینگ، این پنج حالت شکست غالب هستند.

حالت خرابی 1: خرابی ترانسفورماتور (مدار احتراق/راه اندازی)

پیشگیری:

- ترانسفورماتورهایی با حاشیه حرارتی مناسب را مشخص کنید

- اطمینان حاصل کنید که مواد گلدان می توانند -55 درجه سانتیگراد تا +125 درجه سانتیگراد را تحمل کنند

- تست ولتاژ ثانویه مناسب تحت بار

حالت شکست 2: خرابی ماسفت در مدارهای سوئیچینگ

پیشگیری:

- از ماسفت های دارای حداقل ولتاژ کاری 2 برابر استفاده کنید

- برای محدود کردن جریان، مقاومت های گیت (10Ω تا 100Ω) را اضافه کنید

- شامل مدارهای snubber در سراسر گره های سوئیچینگ

- کاهش دما (استفاده از قطعات با درجه اتصال 150 درجه سانتیگراد)

حالت شکست 3: خرابی سلف در مدارهای تشدید

پیشگیری:

- سلف هایی با عایق کلاس UL را مشخص کنید

- اطمینان حاصل کنید که میزان جریان از حداکثر جریان عملیاتی بیشتر است

- فیوز حرارتی را به صورت سری برای مدارهای بحرانی اضافه کنید

حالت شکست 4: تنظیم مجدد یا قفل کردن میکروکنترلر

پیشگیری:

- استفاده از آی سی ناظر ولتاژ اختصاصی (نه تنظیم مجدد RC)

- بررسی کنید که زمان بازنشانی مطابق با الزامات برگه داده باشد

- اضافه کردن تایمر نگهبان برای بازیابی سوختگی

حالت شکست 5: خستگی مفصل لحیم کاری ناشی از چرخه حرارتی

پیشگیری از طریق طراحی PCBالف:

- از مواد همسان CTE استفاده کنید- هسته مس (16-17 ppm/°C) بهتر از آلومینیوم (23-25 ​​ppm/°C) است که با LED های سرامیکی (6-7 ppm/°C) جفت شود.

- چسب چسب را اضافه کنید- زیر اجزای بزرگ چسب اپوکسی یا سیلیکون بزنید

- بهینه سازی هندسه پد- از پدهای قطره اشک و حلقه های حلقوی بزرگتر روی اجزای سوراخ استفاده کنید

- گلدان را در نظر بگیرید- برای مجموعه های بیرونی، ترکیب گلدانی تنش حرارتی-مکانیکی را کاهش می دهد

تست جامع:
قبل از تایید پرواز، PCBA باید چرخه حرارتی DO-160 را بگذراند:

- حداقل 500 چرخه برای فضای داخلی

- بیش از 1000 چرخه برای بیرونی

- محدوده دمایی مطابق با محل نصب واقعی

خلاصه: چک لیست طراحی PCBA روشنایی هواپیما

عنصر طراحی نیازمندی هسته مواد آلومینیومی MCPCB برای فضای داخلی. پارچه مسی یا کربنی برای بیرونی مس وزن حداقل ۲ اونس برای قدرت. 3-4 اونس برای چراغ‌های بارق/ فرود Thermal Vias حداقل 9 در هر LED پرقدرت، پر شده و درپوش CTE MatchingCore CTE در 10 ppm/°C از اجزای LED حفاظت از ورودی برق برای 28 ولت DC. سازگاری 400 هرتز برای سیستم های کابین، نظارت بر ولتاژ، جریان، دما؛ ثبت خطا CertificationDO-160 تست شد. IPC-6012 کلاس 3

یک PCBA روشنایی هواپیما که به درستی طراحی شده است به طور مداوم برای بیش از 50000 ساعت پرواز بدون دسترسی به تعمیر و نگهداری کار می کند. ترکیبی از مدیریت حرارتی MCPCB، درایورهای LED قابل برنامه ریزی و آزمایش صلاحیت DO-160 قابلیت اطمینان مورد نیاز هوانوردی را فراهم می کند.
