نحوه انتخاب یک کارخانه PCBA کنترل کننده دما -- راهنمای خریدار فنی
چرا کارخانه بیش از طراحی اهمیت دارد؟

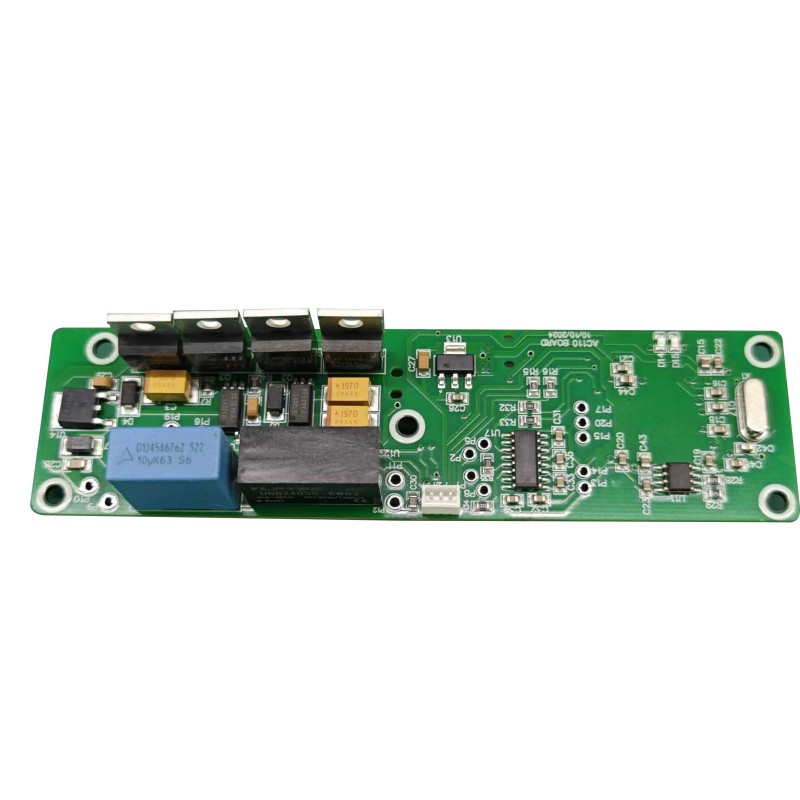

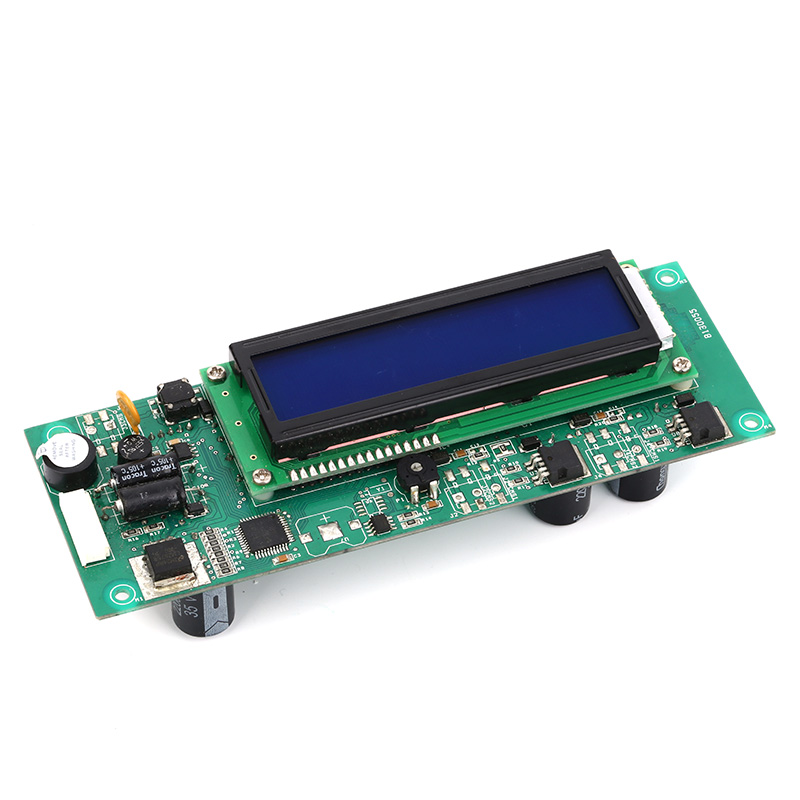

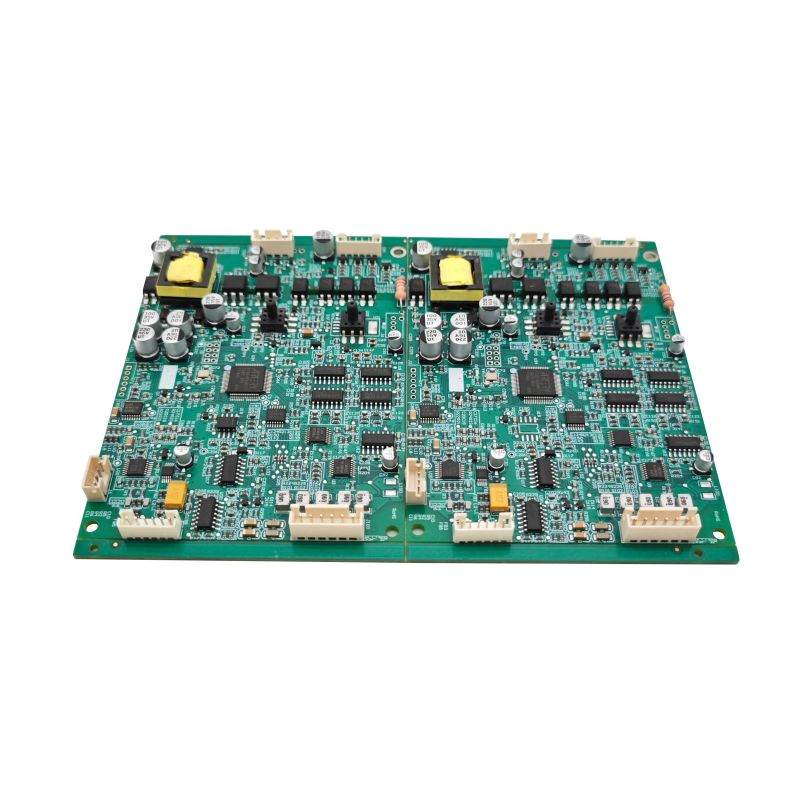

عالیکنترل کننده دما PCBAاگر مونتاژ باعث ایجاد اتصالات لحیم سرد، قرار دادن نادرست اجزا یا مدیریت حرارتی ضعیف شود، طراحی روی کاغذ با شکست مواجه می شود. کارخانه کنترل می کند:
- کیفیت خمیر لحیم کاری و مشخصات مجدد جریان
- حفاظت ESD در هنگام مونتاژ
- قابلیت ردیابی منبع مولفه
- پوشش تست برق (ICT، FCT)
- غربالگری سوختگی و استرس محیطی
ضعیف انتخاب کنید، و نرخ شکست میدان می تواند از 0.2٪ به 5٪ یا بالاتر بپرد.
8 معیار ارزیابی بحرانی برای کارخانه های PCBA کنترل کننده دما
1. گواهینامه ها و ممیزی ها
CertificateWhy It MattersISO 9001:2025سیستم مدیریت کیفیت پایهIATF 16949 مورد نیاز برای کنترلرهای حرارتی خودرو ISO 13485کنترل دمای دستگاه پزشکی PCBAIPC-A-610 کلاس 2 یا 3 قابلیت پذیرش مجموعه های الکترونیکی UL / CES برای انطباق با محصولات نهایی
پرچم قرمز:کارخانه ادعا میکند "مطابق با ISO" است اما نمیتواند گواهی معتبری را نشان دهد.
2. قابلیت های تست داخلی
یک جدیکنترل کننده دما PCBAکارخانه تست را برون سپاری نمی کند. به دنبال:
- AOI (بازرسی نوری خودکار)-- 100% تابلوها
- ICT (تست درون مدار)- مقاومت ها، درپوش ها، شورت ها را بررسی می کند
- FCT (تست مدار عملکردی)- ورودی سنسور را شبیه سازی می کند، خروجی رله/SSR را تأیید می کند
- کوره های سوخته-- 48 ساعت در 50 درجه سانتی گراد با چرخه بار
- بازرسی اشعه ایکس- برای اتصالات لحیم کاری BGA یا مخفی
3. منبع یابی اجزا و قابلیت ردیابی
درخواست سیاست های مکتوب در مورد:
- فقط توزیع کنندگان مجاز(DigiKey، Mouser، Arrow، یا معادلهای محلی)
- قابلیت ردیابی دسته ای- هر شماره سریال PCBA به کدهای تاریخ مؤلفه مرتبط است
- تشخیص تقلبی- بازرسی بصری، اشعه ایکس و اعتبارسنجی الکتریکی
بدون قابلیت ردیابی، یک خازن تقلبی می تواند کل تولید را خراب کند.
4. پشتیبانی مهندسی و بررسی DFM
کارخانه باید ارائه دهدطراحی برای تولید (DFM)قبل از نقل قول گزارش دهید این شامل:
- ماسک لحیم کاری و شفافیت صفحه ابریشمی
- فاصله اجزا برای قرار دادن خودکار
- تسکین حرارتی بر روی آثار قدرت
- دسترسی به نقطه تست برای وسایل FCT
استاندارد ما:حداقل 3 تکرار DFM در NPI (معرفی محصول جدید) گنجانده شده است.
5. نمونه اولیه به مسیر تولید حجم
PhaseQuantity نمونههای مهندسی نمونه زمان سرب 5--20 عدد5--7 روز اجرای آزمایشی50--200 عدد10--12 روز تولید کم حجم500--2000 عدد15--20 روز حجم بالا (در ماه) 30+c20 روز
از کارخانه هایی که نمی توانند نمونه های اولیه را بدون دریافت هزینه های هنگفت NRE تولید کنند، اجتناب کنید.
6. چرخه حرارتی و تست استرس محیطی
برایکنترل کننده دما PCBAمورد استفاده در تبرید، اجاقها یا تجهیزات فضای باز، تأیید کنید که کارخانه دارای موارد زیر است:
- اتاقک دما(40- تا 125+)
- محفظه رطوبت(0--95% RH)
- قابلیت شوک حرارتی(هوا به هوا، انتقال 10 ثانیه)
درخواست گزارش تست از محصولات مشابه قبلی.
7. ارتباطات و شفافیت
در مرحله نقل قول، سه سوال بپرسید:
1. "نرخ بازده معمولی شما در SMT دو طرفه چقدر است؟" (پاسخ خوب: >98.5%)
2. "آیا می توانم یک نمونه گزارش DFM از یک مشتری قبلی ببینم؟"
3. "چه کسی به شکایات کیفیت مشتری رسیدگی می کند -- و روند گزارش 8 بعدی شما چیست؟"
پاسخ های آهسته یا مبهم نشان دهنده مشکلات آینده است.
8. مکان و تدارکات
- محلی در مقابل فراساحل:کارخانه های داخلی ارتباطات را ساده می کنند اما 30 تا 50 درصد بیشتر هزینه دارند. فراساحل به توافقات QC واضح نیاز دارد.
- محموله در مقابل کلید در دست:کلید در دست (کارخانه قطعات را می خرد) باعث صرفه جویی در تلاش خرید می شود. محموله (شما قطعات را تامین می کنید) به شما کنترل روی مارک های قطعات را می دهد.
برای ماموریت حیاتیکنترل کننده دما PCBA، توصیه می کنیم کلید در دست با لیست فروشنده تایید شده (AVL) امضا شده در قرارداد.
پارامترهای فنی برای به اشتراک گذاشتن هنگام درخواست مظنه
برای دریافت قیمت دقیق، این جدول را برای هر کارخانه کاندید ارائه دهید:
پارامتر مورد نیاز شما (مثال) اندازه PCB 120 × 90 میلی متر، 1.6 میلی متر FR-4 تعداد لایه 2 لایه یا 4 لایه تعداد اجزای SMT~85 (شامل 0603 غیرفعال) اجزای سوراخ دار4 (ترمینال های پیچ، رله) برای نقاط تست F100 نیاز است.00 واحدها پوشش منسجم بله -- اکریلیک، هر دو طرف محیط کار - 20 درجه سانتی گراد تا +75 درجه سانتی گراد، 90٪ RH
PCBA کنترل کننده دما -- سوالات متداول انتخاب کارخانه
سؤالات متداول 1 -- قیمت مناسب برای PCBA کنترل کننده دما (فقط مونتاژ، بدون محفظه) چقدر است؟
پاسخ:برای یک 2 لایه استانداردکنترل کننده دما PCBAبا 60 تا 100 جزء SMD (شامل میکروکنترلر، رله و بلوک های ترمینال)، قیمت مونتاژ به شرح زیر تقسیم می شود:
- نمونه اولیه (1--10 عدد):هر تخته 25 تا 60 دلار (شامل شابلون و راه اندازی)
- دسته کوچک (100--500 عدد):8 تا 15 دلار برای هر تخته
- حجم متوسط (1000--5000 عدد):4.50 تا 7.00 دلار برای هر تخته
- حجم بالا (10000+ عدد):2.80--4.50 دلار برای هر تخته
این قیمتها مونتاژ کلید در دست را فرض میکنند (کارخانه تمام اجزای غیرفعال را تامین میکند). 1.50--3.00 دلار به ازای هر برد برای 100٪ تست ICT + FCT اضافه کنید. 2.00 دلار به ازای هر تخته برای پوشش منسجم اضافه کنید. هر قیمتی که به میزان قابل توجهی کمتر از این محدودهها باشد احتمالاً از اجزای غیراصلی استفاده میکند یا از آزمایش الکتریکی صرفنظر میکند.
سؤالات متداول 2 -- چگونه می توانم سطح کیفیت واقعی کارخانه را قبل از سفارش بزرگ تأیید کنم؟
پاسخ:قبل از تعهد به a از قانون "3-40-400" استفاده کنیدکنترل کننده دما PCBAکارخانه:
- 3 نمونه:تست عملکردی خود را روی سه تابلوی نمونه مهندسی اجرا کنید. دقت خواندن دما (0.5± درجه سانتیگراد؟) و زمان بندی سوئیچینگ رله را اندازه گیری کنید.
- 40 دستگاه (دوره آزمایشی):سفارش 40 PCBA مونتاژ شده. چرخه حرارتی تسریع شده را انجام دهید (10 چرخه از -20 درجه سانتیگراد تا +70 درجه سانتیگراد). میزان شکست را اندازه گیری کنید - قابل قبول ≤ 2 تخته شکست (5%) است.
- 400 واحد (تولید اول):پس از پاس های خلبانی، 400 دستگاه سفارش دهید. از نمونه گیری آماری استفاده کنید (AQL 0.65 برای نقص عمده، 1.5 برای جزئی). هر بیستمین برد را از نظر کیفیت اتصال لحیم تحت بزرگنمایی بررسی کنید.
کارخانه ای که از اجرای آزمایشی 40 دستگاهی پولی خودداری می کند، ناسازگاری فرآیند را پنهان می کند. راه برو
سؤالات متداول 3 -- کارخانه PCBA کنترل کننده دما چه ضمانت و تعهدی باید ارائه دهد؟
پاسخ:حرفه ایکنترل کننده دما PCBAکارخانه ها ارائه می دهند:
- 1 سال گارانتی کار- خرابی اتصالات لحیم کاری، لنت های بلند شده، قرارگیری نادرست اجزا را پوشش می دهد.
- 90 روز گارانتی قطعات- اگر قطعات را تهیه کرده باشند، به دلیل نقص قطعات، بردهای DOA (مرده در هنگام ورود) را تعویض می کنند. پس از 90 روز، ضمانت قطعات از خط مشی سازنده اصلی پیروی می کند (اغلب 1 تا 3 سال).
- حد مسئولیت- قراردادهای استاندارد مسئولیت را به ارزش فاکتور PCBA محدود می کند. برای کاربردهای حیاتی (پشتیبانی از زندگی پزشکی، هواپیما)، یک توافقنامه کیفیت جداگانه با مسئولیت بالاتر مذاکره کنید.
شرایط گارانتی را همیشه به صورت مکتوب دریافت کنیدقبل ازقرار دادن سپرده کارخانجات معتبر در پیش فاکتور خود یک قسمت کیفیت قید می کنند. از هر کارخانه ای که می گوید "بدون ضمانت برای تخته های مونتاژ شده" اجتناب کنید - این یک رد صلاحیت فوری است.
پرچم های قرمز فورا اجتناب کنید
| پرچم سرخ | چرا خطرناک |
|---|---|
| "ما به فایل های Gerber شما نیاز نداریم" | نمی توان DFM را انجام داد - خطر بالای خطاهای مونتاژ |
| "تست هزینه اضافی است" | نشان دهنده عدم وجود قابلیت FCT داخلی است |
| "ما از قطعات معادل استفاده می کنیم" (بدون تایید نام تجاری) | احتمالاً قطعات تقلبی یا غیرمجاز |
| "حداقل سفارش 5000 عدد برای نمونه اولیه" | تمایلی به حمایت از NPI -- فرهنگ مهندسی ضعیف |
| عدم سیاست بازگشت در مجموعه های معیوب | تمام خطرات را به شما منتقل می کند |
توصیه نهایی -- گردش کار انتخاب 5 مرحله ای
1. فهرست کوتاه 3--5 کارخانهبا استفاده از فیلترهای گواهی و قابلیت تست در بالا.
2. همان بسته اطلاعات فنی را ارسال کنید(Gerbers، BOM، نقشه مونتاژ) به همه.
3. مقایسه گزارش های DFM-- کارخانه ای که مشکلات بیشتری پیدا می کند دقیق ترین است.
4. 10 نمونه اولیه را از دو نامزد برتر سفارش دهید- آنها را کنار هم در سیستم خود آزمایش کنید.
5. یک خلبان 40 واحدی از برنده اجرا کنیدقبل از تعهد به حجم سالانه
A کنترل کننده دما PCBAکارخانه ای که این فرآیند را پشت سر بگذارد، کیفیت ثابتی را در طول سال ها ارائه می دهد، نه ماه ها.
برای لیستی از کارخانه های از پیش بررسی شده که تمام معیارهای این راهنما را برآورده می کنند، با حجم سالانه و قیمت هدف هر تخته تماس بگیرید. نوع سنسور خود (NTC/PT100/ترموکوپل) را برای توصیه منطبق وارد کنید.
