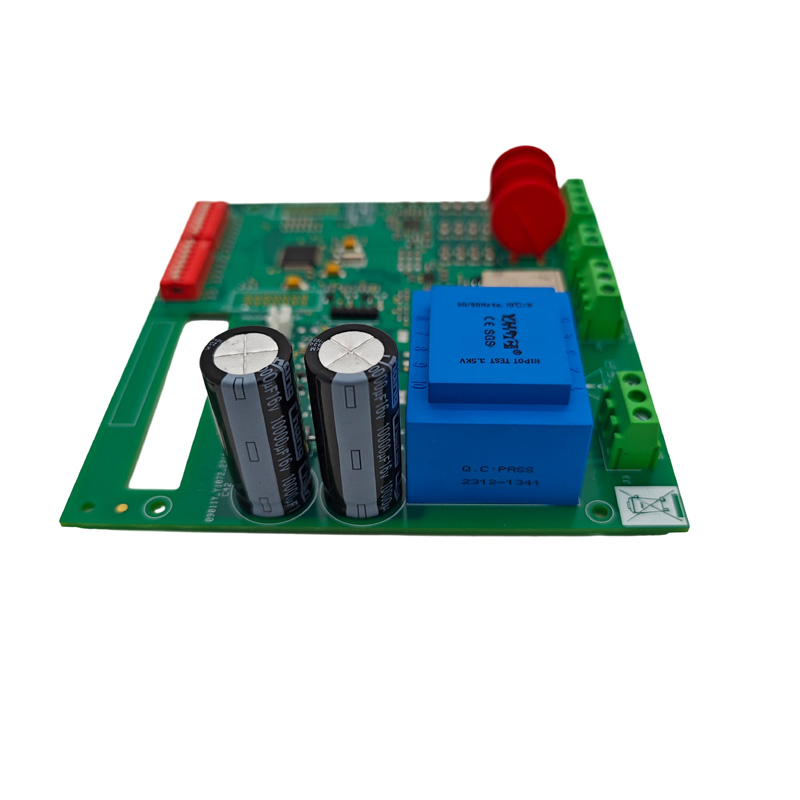

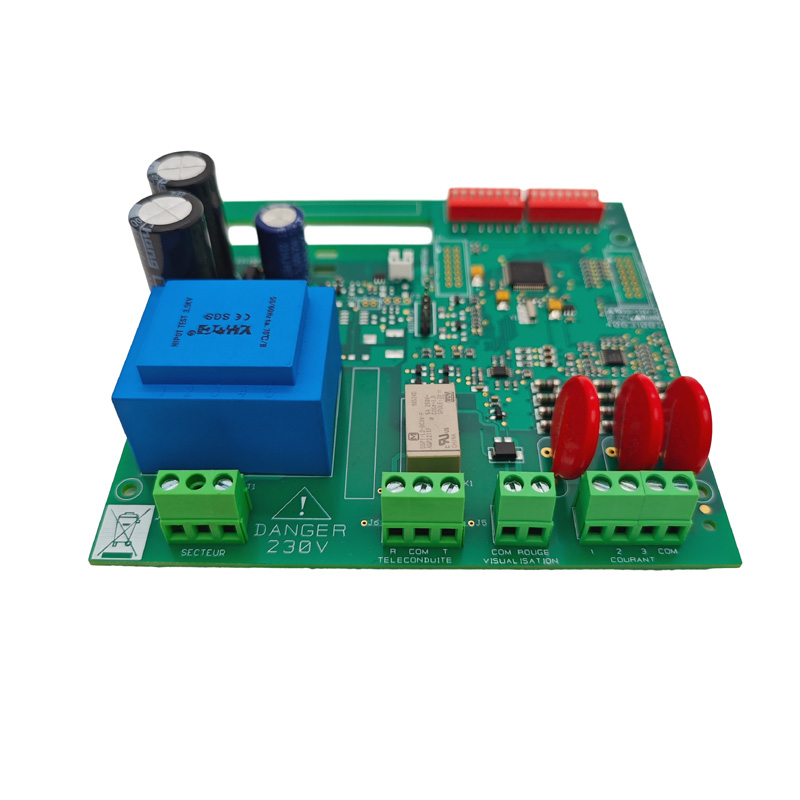

سیستم سونار ماهیگیری (ماهی یاب) جزء الکترونیکی اصلی در تجهیزات تشخیص دریایی است که به طور گسترده در ماهیگیری تفریحی، ماهیگیری تجاری و اکتشاف زیر آب استفاده می شود. به عنوان یک ارائه دهنده خدمات حرفه ای تولید PCBA، ما راه حل های یک مرحله ای از طراحی تا مونتاژ محصول نهایی را ارائه می دهیم، که از عملکرد قابل اعتماد در محیط های دریایی خشن که با اسپری نمک، رطوبت بالا، و نوسانات شدید دما مشخص می شود، اطمینان حاصل می کنیم.
سیستم سونار از دو مجموعه الکترونیکی تشکیل شده است که هر کدام دارای الزامات PCBA کاملاً متفاوتی هستند:
پردازش سیگنال سونار - تبدیل اکوهای برگشتی به تصاویر دیجیتال
ادغام ناوبری GPS - ترکیب داده های موقعیت با قرائت های سونار
نمایش رانندگی - کنترل خروجی LCD یا صفحه لمسی
تعامل رابط کاربر - دکمه خواندن یا ورودی های لمسی
دریافت پژواک - تقویت و تهویه سیگنال های بازگشت ضعیف (محدوده میکرو ولت)
سوئیچینگ انتقال/دریافت – تعویض سریع بین حالت های ارسال و دریافت
تطبیق امپدانس - ویژگی های تطبیق کابل و مبدل

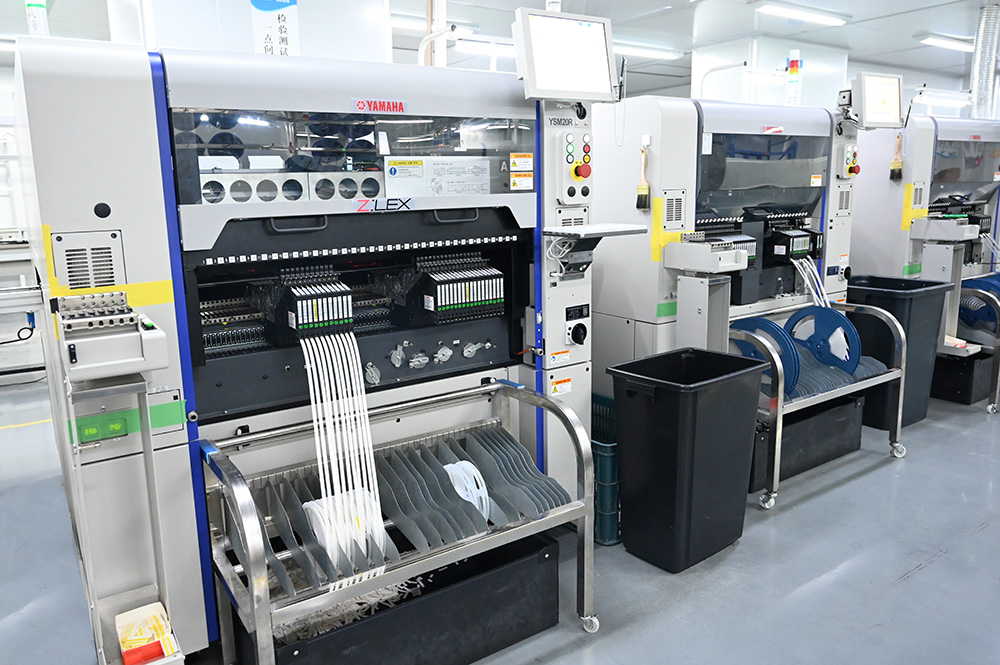

روند تولید مدرن: مبدلهای ماهیگیری پیشرفته اکنون از فناوری SMT استفاده میکنند، با ماشینهایی که عناصر پیزوالکتریک را مستقیماً بر روی PCBA نصب میکنند و برای بهبود دقت و کاهش هزینه، جایگزین موقعیت دستی کریستالهای سرامیکی میشوند.
| پارامتر | آب کم عمق (0-200 فوت) | آب عمیق (200-1000 فوت +) |
|---|---|---|
| فرکانس معمولی | 200 کیلوهرتز | 50 کیلوهرتز یا 38 کیلوهرتز |
| طول موج / وضوح | کوتاهتر = جزئیات بیشتر | طولانی تر = نفوذ در عمق بیشتر |
| انتقال قدرت | 1 کیلو وات | 4 کیلو وات (گرید تجاری) |
| ولتاژ انتقال | ± 40 ولت تا 60 ولت | ± 80 ولت تا 100 ولت |
تک فرکانس، تک پرتو: 38 کیلوهرتز، 50 کیلوهرتز، 200 کیلوهرتز @ 1 کیلو وات
فرکانس دوگانه، تک پرتو: 38/200 کیلوهرتز یا 50/200 کیلوهرتز (معمول برای ماهیگیری)
قدرت بالا: 4 کیلو وات پیکربندی تجاری در آب های عمیق
| پارامتر | نمایشگر/پردازنده | مونتاژ مبدل |
|---|---|---|
| مواد تخته | FR4 (استاندارد) | FR4 با Tg بالا یا PCB انعطاف پذیر |
| تعداد لایه ها | 4-8 لایه | 2-4 لایه |
| وزن مس | 1-2 اونس (سیگنال)، 2 اونس (قدرت) | حداقل 2 اونس (پالس جریان بالا) |
| پایان سطح | ENIG یا OSP | ENIG (مقاومت در برابر خوردگی) |
| دمای عملیاتی | -20 تا +70 درجه سانتی گراد | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| پوشش منسجم | توصیه می شود | اجباری (محیط دریایی) |
فرکانس سونار از 50 کیلوهرتز تا بیش از 900 کیلوهرتز متغیر است. طرح PCBA مستقیماً بر دامنه تشخیص و دقت تأثیر می گذارد:
ردیابی امپدانس کنترل شده: 50Ω یا 75Ω معمولی برای کابل های مبدل
طولهای ردیابی همسان: برای مبدلهای آرایه فازی، تمام ردپای عناصر باید طول الکتریکی یکسانی داشته باشند.
حلقههای محافظ: ورودیهای آنالوگ حساس را با ردپاهای زمینی احاطه میکنند تا نویز را حذف کنند
زمین های آنالوگ/دیجیتال مجزا: در یک نقطه ستاره نزدیک به ورودی برق وصل شوید
محیط های دریایی PCBA ها را در معرض اسپری نمک، تراکم و غوطه وری مستقیم قرار می دهند. پوشش منسجم غیر قابل مذاکره است:
| نوع پوشش | بهترین برای | جوانب مثبت | منفی |
|---|---|---|---|
| اکریلیک (AR) | استفاده عمومی دریایی | آسان برای اعمال، قابل بازسازی | مقاومت شیمیایی متوسط |
| سیلیکون (SR) | نوسانات شدید دما | منعطف و محدوده دمایی گسترده (-55 درجه سانتیگراد تا +200 درجه سانتیگراد) | حذف کردن مشکل است |
| اورتان (UR) | غوطه وری طولانی مدت در آب شور | مقاومت شیمیایی/نمکی عالی | کار مجدد مشکل است |
اهداف رتبه بندی IP:
واحد نمایش: حداقل IP65 (ضد گرد و غبار، مقاوم در برابر پاشش آب)
مجموعه مبدل: حداقل IP68 (ضد غوطه وری تا 1 متر و بالاتر)
مبدل سونار نمی تواند به طور همزمان ارسال و دریافت کند. PCBA باید دارای یک سوئیچ T/R باشد که از تقویت کننده حساس کم نویز (LNA) در برابر پالس انتقال ولتاژ بالا محافظت می کند:
حفاظت سه لایه: مدار چاپر + بستن ولتاژ + مقاومت سری
زمان پاسخگویی: <10μs (عمق 1 فوت در آب کم عمق = 2μs رفت و برگشت)
درجه حفاظت از گیرنده: در ورودی ± 5 ولت از حداکثر 100 ولت زنده بماند
سیگنال سطح منطقی MCU (5 ولت) را به ولتاژ مورد نیاز برای راه اندازی مبدل افزایش می دهد:
| مرحله | ورودی | خروجی | به دست آوردن |
|---|---|---|---|
| نوسان ساز | پالس ماشه MCU | 200 کیلوهرتز، انفجار 500 میکروثانیه در 5 ولت | N/A |
| درایور ماسفت | منطق 5 ولت | درایو گیت 12 ولت | ~ 2 برابر |
| ماسفت های قدرتی | سوئیچینگ 12 ولت | موج سینوسی ± 40 ولت تا 60 ± ولت (H-bridge) | ~ 8 برابر |
پژواک های برگشتی بسیار ضعیف هستند (میلی ولت یا میکرو ولت). زنجیره گیرنده به بهره بالا با نویز کم نیاز دارد:
| مرحله | تابع | سود معمولی |
|---|---|---|
| خردکن (محافظت T/R) | در حین انتقال قطع می شود | غیر مجاز (عبور) |
| تقویت کننده کم نویز (LNA) | تقویت مرحله اول (کمترین سطح صدا) | 20-40 دسی بل |
| فیلتر باند گذر | حذف نویز خارج از باند (200 کیلوهرتز ± 10 کیلوهرتز) | -3 دسی بل در قطع |
| تقویت کننده ثانویه | سیگنال را به محدوده ADC می آورد | 20-40 دسی بل |
| پیک دتکتور | پاکت RF را برای محدوده به DC تبدیل می کند | N/A |
چندین ریل ولتاژ تمیز را از یک ورودی باتری دریایی 12 ولت تولید می کند:
| راه آهن | فعلی | تحمل ریپل | استفاده شده برای |
|---|---|---|---|
| 5 ولت | 500mA-2A | <50mV | MCU، منطق، نمایشگر |
| 3.3 ولت | 100mA-500mA | <30mV | DSP، ADC، آنالوگ دقیق |
| ± 12 ولت تا 15 ولت | 100mA-500mA | <100mV | Op-amps، LNA |
| ± 40 ولت تا 100 ولت | 1A-5A (پالسی) | N/A | تقویت کننده قدرت (فقط انتقال) |
توصیه: از رگولاتورهای سوئیچینگ جداگانه برای ریل های دیجیتال و آنالوگ استفاده کنید. پس از تعویض مبدل ها برای تمیزترین توان به زنجیره گیرنده از LDO استفاده کنید.
| قانون | نکات کلیدی |
|---|---|
| بخش های HV و LV جداگانه | تقویت کننده قدرت را در یک لبه قرار دهید، مدار را در لبه مخالف دریافت کنید. حداقل فاصله خزش 3 میلی متر بین آثار ± 100 ولت و 5 ولت |
| ورودی های آنالوگ حساس محافظ | ردیابی ورودی LNA اطراف با پورت مس زمین شده. هر 5 میلیمتر از طریق اتصال به زمین اضافه کنید. ردیابی ورودی را تا حد امکان کوتاه نگه دارید |
| دوخت هواپیماهای زمینی با Vias | خطوط 0.3 میلی متری در فاصله 5 میلی متری اتصال سطوح بالا و پایین زمین. امپدانس زمین را کاهش می دهد و از پرش زمین جلوگیری می کند |
| ظرفیت حجمی نزدیک به آمپر قدرت | خازن 1000μF تا 4700μF کم ESR را در ورودی منبع تغذیه تقویت کننده قدرت قرار دهید. از فروپاشی ولتاژ در حین انتقال جلوگیری می کند |
| مدیریت حرارتی برای مرحله برق | از 2-3 اونس مس برای ردیابی قدرت استفاده کنید. به ازای هر پد ماسفت حداقل 9 ویز حرارتی اضافه کنید |
| نوع مؤلفه | توصیه می شود | اجتناب کنید | دلیل |
|---|---|---|---|
| پایه PCB | FR4 با Tg بالا (Tg≥170 درجه سانتیگراد) یا PTFE | استاندارد FR4 (Tg 130 درجه سانتیگراد) | قدرت بالا و نوسانات دمای دریا |
| پایان سطح | ENIG (طلا) | HASL | مقاومت در برابر خوردگی |
| ماسک لحیم کاری | LPI با ردیاب فلورسنت UV | استاندارد مات | بازرسی پوشش پوشش |
| پوشش منسجم | اکریلیک یا سیلیکون | هیچ کدام | حفاظت از آب شور |
| اتصال دهنده ها | مهر و موم شده (IP67+) | سربرگ های بدون مهر و موم | نفوذ رطوبت |
| مورد آزمایشی | روش | معیارهای قبولی/شکست |
|---|---|---|
| تست درون مدار (ICT) | فیکسچر کاوشگر خودکار | همه اجزای موجود، مقادیر صحیح |
| تست سوئیچینگ T/R | پالس ارسال را اعمال کنید، خروجی LNA را اندازه بگیرید | خروجی LNA <100mV در حین انتقال |
| کف صدای گیرنده | ورودی را با 50Ω خاتمه دهید، خواندن ADC را اندازه بگیرید | نویز <3 LSB (معمولی 10 بیت) |
| دقت برد | تانک آزمایشی با هدف شناخته شده در 10 فوت | خطای محدوده <3% |
| مقاومت در برابر رطوبت | 85% RH به مدت 48 ساعت، با برق | بدون خوردگی، بدون تخریب سیگنال |
| تست کنید | استاندارد | مدت / چرخه ها |
|---|---|---|
| چرخه حرارتی | -20 تا +60 درجه سانتی گراد | 50 سیکل |
| لرزش | مشخصات ارتعاش موتور دریایی | 2 ساعت در هر محور |
| نمک پاش | 5٪ NaCl، 35 درجه سانتیگراد | 48 ساعت |
| رطوبت | 95٪ RH، 40 درجه سانتیگراد | 48 ساعت |
Q1: FR4 سفت و سخت یا PCB انعطاف پذیر برای مونتاژ مبدل؟
هر دو قابل اجرا هستند. انتخاب بر عملکرد و قابلیت اطمینان تأثیر می گذارد:
Rigid FR4: برای مبدل های تک عنصری ساده، طرح های فرکانس پایین (50-83 کیلوهرتز) بهترین است. هزینه کمتر، ساخت آسان تر، اما نمی تواند با اشکال بدنه منحنی مطابقت داشته باشد.
PCB انعطاف پذیر: بهترین برای آرایه های فازی، با فرکانس بالا (200 کیلوهرتز +)، طراحی های محفظه منحنی. مطابق با اشکال پیچیده، کاهش اندازه مسکن، اما هزینه بالاتر.
روند صنعت: ماهی یاب های ممتاز اکنون از PCBA های انعطاف پذیر با عناصر پیزوالکتریک SMT استفاده می کنند که امکان قرار دادن دقیق ده ها عنصر مبدل کوچک را در آرایه های منحنی یا خطی برای شکل دادن به پرتو سونار می دهد.
Q2: چگونه از پری آمپ گیرنده در برابر پالس انتقال ولتاژ بالا محافظت کنیم؟
از یک طرح حفاظتی سه لایه استفاده کنید:
مدار خرد کن: ماسفت های پشت به پشت یا دیودهای پین به صورت سری با ورودی گیرنده - در حین انتقال خاموش می شود
بستن ولتاژ: دیودهای شاتکی یا زنر پشت به پشت به ± 5 ولت یا 10 ولت ± بست می شوند.
مقاومت سری: مقاومت 100Ω تا 1 کیلو اهم بین سوئیچ T/R و ورودی LNA جریان را در شرایط خطا محدود می کند
Q3: چه چیزی باعث سیگنال های سونار متناوب یا پژواک شبح می شود؟
اغلب به عیوب طراحی یا مونتاژ PCBA قابل ردیابی است:
ترک خوردگی اتصالات لحیم کاری روی عناصر SMT → از PCB انعطاف پذیر استفاده کنید، اپوکسی را کم پر کنید
جداسازی ناکافی روی ریل های برق ← اضافه کردن خازن حجیم 1000μF، جداسازی 100μF+100nF برای ریل LNA
تنظیم ضعیف فیلتر باند ← از اجزای تحمل 1% استفاده کنید، با تحلیلگر شبکه تأیید کنید

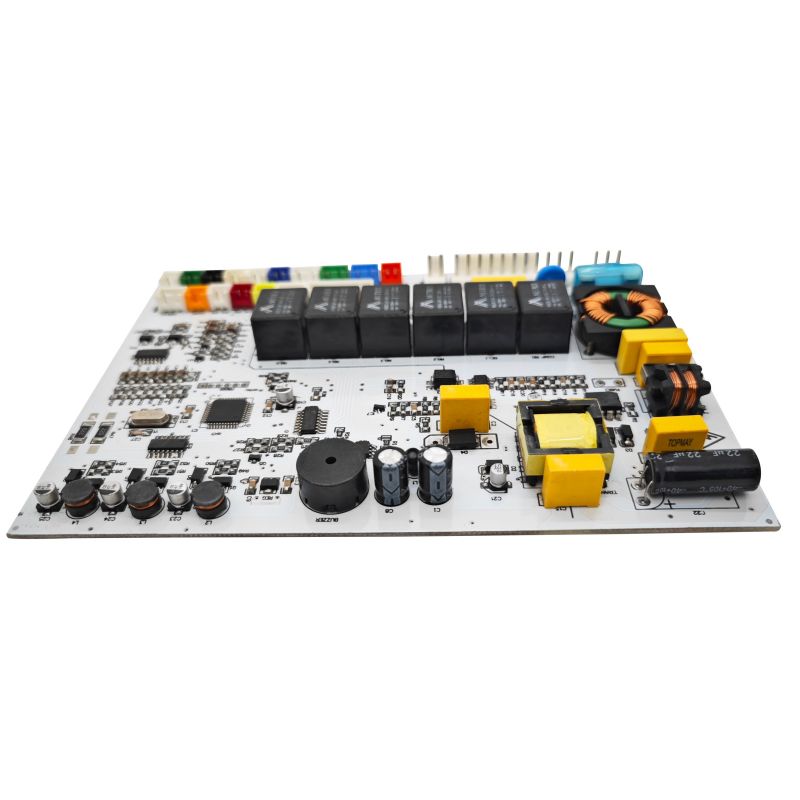

ما توانایی های خود را به طور خاص برای مقابله با چالش های منحصر به فرد تولید الکترونیک دریایی ایجاد کرده ایم:
خوردگی اسپری نمک و ورود رطوبت چالش های اصلی در محیط های دریایی است. ما گزینههای پوشش منسجم اکریلیک، سیلیکون، و یورتان را با پاشش انتخابی (پرهیز از دقت در قسمتهای رابط) و ردیاب فلورسنت UV برای بازرسی آسان ارائه میکنیم - الزامات حفاظتی IP68 برای مجموعههای مبدل را برآورده میکند.
مبدل های ماهیگیری پیشرفته به طور فزاینده ای از محلول های المان پیزوالکتریک PCB + SMT انعطاف پذیر استفاده می کنند. ما از ساخت PCB انعطافپذیر (پلیآمید/پت) و تختههای انعطافپذیر صلب پشتیبانی میکنیم - که موقعیت آرایههای دقیق، سازگاری با بدنه منحنی و کاهش اندازه کلی را ممکن میسازد.
از ساخت PCB ← منبع یابی قطعات ← مونتاژ SMT/DIP ← برنامه نویسی ← آزمایش عملکردی ← پوشش منسجم ← مونتاژ دسته سیم ← مونتاژ محصول نهایی، همه فرآیندها در داخل تکمیل می شوند و هزینه های هماهنگی چند فروشنده و خطرات کیفیت را به حداقل می رساند.
مجهز به 2 اتاق تست پیری، 2 محفظه تست دمای بالا/پایین، و طیف گسترده ای از ابزارهای تست حرفه ای، می توانیم انجام دهیم:
تست درون مدار (ICT)
تست چرخه حرارتی (40- تا 85+)
تست نمک پاشی
تست شوک دما
تست عملکردی (شامل اعتبار سنجی سوئیچینگ T/R، تست کف سر و صدا)
ظرفیت تولید سالانه PCBA از 1.5 میلیون دستگاه فراتر می رود، در حالی که از اجرای آزمایشی با حجم کم بدون MOQ پشتیبانی می کند - انتقال یکپارچه از تأیید نمونه اولیه به تولید انبوه.
تاسیس: 2011
مساحت کارخانه: 3000+ متر مربع
مهندسان تحقیق و توسعه: 20
خطوط تولید SMT: 6
خطوط مونتاژ DIP: 4
خطوط مونتاژ محصول نهایی: 2
سیستم کیفیت: دارای گواهی ISO 9001:2015، مطابق با IPC-610E
بازارهای صادراتی: آمریکای شمالی، آمریکای جنوبی، اروپا، آسیا، اقیانوسیه
