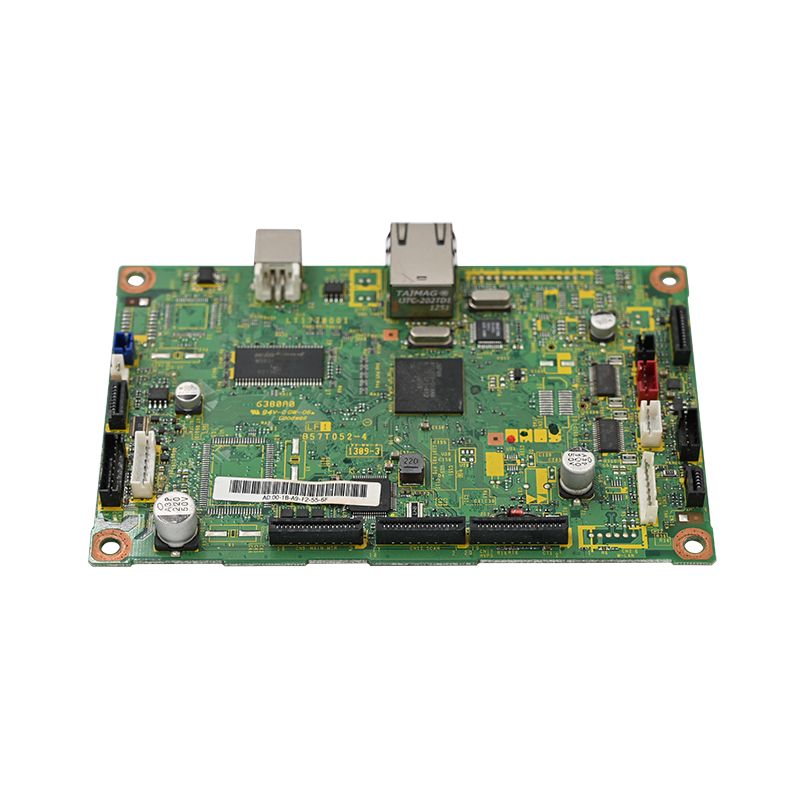

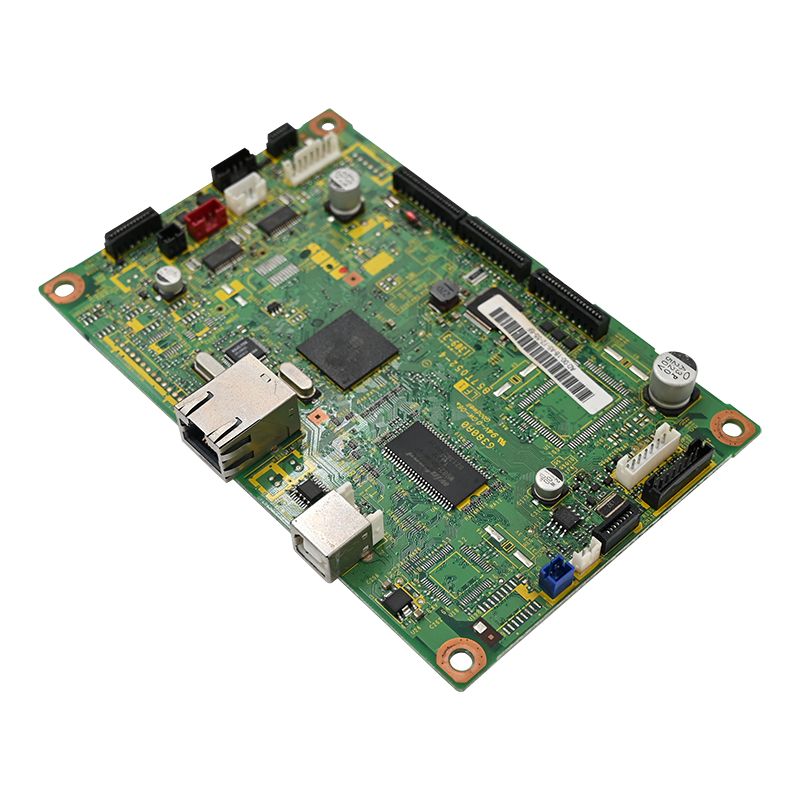

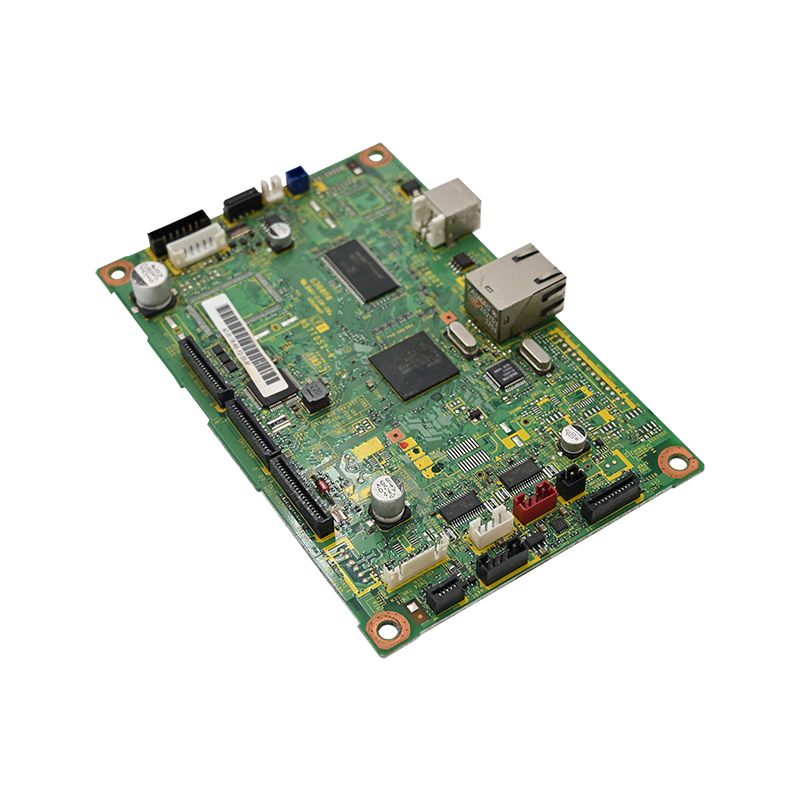

اسکنر Obd PCBA

ساخت یک اسکنر OBD2 با دوام و دقیق PCBA به چیزی بیش از مونتاژ اجزا نیاز دارد. از دو دهه من در سخت افزار عیب یابی خودرو، خرابی ها اغلب به طراحی ضعیف PCB، اتصالات نامرغوب یا مدیریت حرارتی ناکافی بازمی گردد. در زیر یک طرح گام به گام برای تولید تخته های حرفه ای که در شرایط گاراژ واقعی زنده می مانند، ارائه شده است.

ارسال استعلام

توضیحات محصول

همانطور که وسایل نقلیه به طور فزاینده ای کامپیوتری می شوند، تقاضا برای اسکنرهای OBD2 (تشخیص On-Board Diagnostics) با دقت بالا و بادوام همچنان در حال افزایش است. در Unixplore Electronics، ما یک سرویس جامع تولید PCBA اسکنر OBD2 را ارائه می‌کنیم - از چیدمان PCB و منبع یابی قطعات گرفته تا مونتاژ، آزمایش، و پوشش‌های منسجم.

با بیش از یک دهه تجربه در بخش الکترونیک خودرو، راه‌حل‌های PCBA اسکنر OBD2 ما برای مقاومت در برابر محیط‌های سخت تعمیرگاه‌های خودرو و محل‌های موتور مهندسی شده‌اند.

چرا Unixplore را برای PCBA اسکنر OBD2 خود انتخاب کنید؟

کیفیت درجه خودرو: بردهای ما با اجزای دارای رتبه بندی -40 درجه سانتیگراد تا +105 درجه سانتیگراد ساخته شده اند و از عملکرد در دمای شدید هود اطمینان می دهند.
ساخت کلید در دست: ما خدمات یک مرحله ای از جمله مونتاژ SMT، آزمایش عملکردی و ساخت جعبه ارائه می دهیم.
تمرکز بر قابلیت اطمینان: ویژگی‌ها عبارتند از طراحی 4 لایه PCB برای یکپارچگی سیگنال، پوشش منسجم برای محافظت در برابر خوردگی، و آزمایش دقیق درون مدار (ICT).
گواهی تعالی: تأسیسات ما دارای گواهی ISO 9001:2015 و مطابق با استانداردهای IPC-610E است.

مشخصات اصلی PCBA اسکنر OBD2 ما

بردهای اسکنر OBD2 حرفه ای ما با پارامترهای غیرقابل مذاکره طراحی شده اند تا از سازگاری با وسایل نقلیه فعلی 1996 (هم بنزینی و هم دیزلی) اطمینان حاصل کنند.

پارامتر	مشخصات	مزیت فنی
ولتاژ عملیاتی	8 ولت - 36 ولت DC (با حفاظت گذرا 60 ولت)	بدون آسیب، جهش ولتاژ را در حین پرش شروع می کند.
پروتکل های ارتباطی	CAN (ISO 15765)، KWP2000، ISO 9141، J1850، UDS	پوشش وسیع خودرو (آمریکایی، اروپایی، آسیایی) را تضمین می کند.
MCU (پردازنده)	قشر ARM 32 بیتی (≥168 مگاهرتز)	رمزگشایی بدون تاخیر چندین PID را در زمان واقعی ارائه می دهد.
ورودی های آنالوگ	2 کانال، 0-5 ولت، وضوح 12 بیت	اجازه خواندن مستقیم سنسورهای آنالوگ (MAP، TPS) را می دهد.
دمای عملیاتی	-40 درجه سانتیگراد تا +105 درجه سانتیگراد	در برابر گرمای محفظه موتور و آب و هوای یخبندان مقاوم است.
حفاظت ESD	تماس ± 8 کیلوولت، تخلیه هوا ± 15 کیلوولت (IEC 61000-4-2)	از آسیب استاتیک ناشی از دست زدن مکرر کاربر جلوگیری می کند.
ساختار PCB	4 لایه (حداقل) با هواپیماهای زمینی/قدرت اختصاصی	برای انتقال مطمئن داده ها، نویز را در اتوبوس های CAN/LIN کاهش می دهد.

BOM & Component Sourcing توصیه شده

ما فقط از اجزای ممتازی استفاده می کنیم که از توزیع کنندگان مجاز تهیه شده اند تا طول عمر و عملکرد را تضمین کنند.

فرستنده و گیرنده: فرستنده گیرنده CAN درجه خودرو + فرستنده گیرنده سازگار با ISO9141/KWP2000 برای ارتباطات باس قوی.
حفاظت: آرایه دیود سرکوب ولتاژ گذرا برای محافظت در برابر بار.
قابلیت اتصال: کانکتور مردانه 16 پین OBD2، با روکش طلایی با قفل قفل (از اکسیداسیون تماس جلوگیری می‌کند و اطمینان طولانی‌مدت را در چرخه‌های مکرر دوشاخه تضمین می‌کند).
تنظیم کننده ولتاژ: رگولاتور 5 ولت/400 میلی آمپر با افت کم درجه خودرو، منبع تغذیه پایدار را تضمین می کند.

فرآیند تولید ما: کیفیت بدون سازش

ما یک جریان تولید دقیق را دنبال می کنیم تا خرابی های میدانی و بازگشت ضمانت را به حداقل برسانیم.

1. طرح PCB و یکپارچگی سیگنال

زمین‌گیری ستاره‌ای: زمین‌های آنالوگ و دیجیتال تنها در یک نقطه نزدیک منبع تغذیه از هم جدا می‌شوند و برای کاهش نویز به یکدیگر متصل می‌شوند.
کنترل امپدانس: ردپای CAN_H/CAN_L موازی هستند و از نظر طول همسان هستند (امپدانس دیفرانسیل 120Ω ± 10 درصد).
محل قرارگیری ESD: اجزای حفاظتی برای ایمنی مطلوب در 5 میلی‌متر پین‌های رابط OBD2 قرار می‌گیرند.

2. مونتاژ و لحیم کاری

لحیم کاری بدون سرب: استفاده از لحیم کاری SAC305 برای انطباق با RoHS.
اتصال دهنده های سوراخ: برای کانکتور 16 پین OBD2 برای جلوگیری از ترک خوردن پس از چرخه های مکرر فیش مشخص شده است.
پوشش منسجم: روکش اکریلیک یا سیلیکونی برای محافظت در برابر رطوبت و چکه های شیمیایی اعمال می شود.

3. تست در مدار (ICT) و کالیبراسیون

هر PCBA اسکنر OBD2 باید قبل از ارسال یک پروتکل دقیق را تصویب کند:

تست تداوم: شورت را در تمام 16 پین بررسی می‌کند.
تست دست دادن: با استفاده از یک شبیه‌ساز وسیله نقلیه قابل برنامه‌ریزی، از طریق CAN، KWP، J1850 می‌چرخد.
بررسی قرعه کشی کنونی: برای جلوگیری از تخلیه باتری خودرو، تأیید شده است که در حالت بیکار (احتراق خاموش) کمتر از 70 میلی آمپر است.

حالت های رایج شکست و پیشگیری ما

شکست	راه حل ما
هیچ ارتباطی در برخی مدل ها وجود ندارد	افزودن مقاومت های کششی 510Ω در خط K.
تنظیم مجدد تصادفی در حین لنگ زدن	خازن مرحله ورودی (1000μF) برای جلوگیری از قهوه ای شدن اضافه شده است.
فرستنده CAN دمیده شده	گنجاندن دیود حفاظتی باس CAN اختصاصی بین CAN_H/CAN_L و زمین.

خدمات ارزش افزوده: ادغام بلوتوث/وای فای

افزودن اتصال بی سیم به اسکنرهای OBD2 اغلب به چالش های EMC منجر می شود. ما از تخصص مهندسی برای ادغام بلوتوث/WiFi با موفقیت در حین عبور از استانداردهای EMC خودرو (مانند CISPR 25) برخورداریم.

جداسازی فیزیکی: بخش بی‌سیم از ردیابی‌های CAN برای به حداقل رساندن تداخل جدا شده است.
توان جداگانه: تنظیم کننده ولتاژ اختصاصی برای ماژول بی سیم برای جلوگیری از جفت شدن نویز.
مهره‌های فریت و چوک‌های حالت معمولی: در ورودی‌های برق و خطوط CAN برای مهار انتشار گازهای گلخانه‌ای و اطمینان از یکپارچگی سیگنال استفاده می‌شود.

درباره Unixplore Electronics

Unixplore Electronics Co., Ltd. که در سال 2011 تأسیس شد، ارائه‌دهنده پیشرو خدمات تولید الکترونیکی قراردادی یک مرحله‌ای است.
ظرفیت کارخانه: بیش از 3000 متر مربع کارخانه با 6 خط SMT و 4 خط DIP.
خروجی سالانه: بیش از 1500000 قطعه PCBA و 150000 مجموعه محصولات نهایی.
دسترسی جهانی: ما به آمریکای شمالی، اروپا و اقیانوسیه صادر می‌کنیم.

آماده راه اندازی پروژه اسکنر OBD2 خود هستید؟

بدون حداقل تعداد سفارش (بدون MOQ)
مشاوره فنی رایگان و بررسی DFM
ارسال نمونه اولیه در کمتر از 72 ساعت

اجازه ندهید محصولات تشخیصی خودروی شما در مرحله طرح گیر بماند. Unixplore با بیش از یک دهه تجربه در تولید PCBA الکترونیک خودرو، به شما کمک می کند تا طرح های خود را به سرعت به محصولات با کیفیت بالا و آماده تولید انبوه تبدیل کنید.
