چرا یک PCBA چراغ کاشت قابل اطمینان برای عملیات باغبانی مستمر به مدیریت حرارتی دقیق و کنترل طیفی نیاز دارد؟

● 2026-09-02 ● - ● برای من پیام بگذارید

وسایل LED باغبانی تحت شرایط شدید کار می کنند: 12 تا 16 ساعت استفاده مداوم روزانه، رطوبت بالا و استرس حرارتی قابل توجه. راکاشت PCBA سبکازUnixplore Electronicsبرای پاسخگویی به این نیازها با اتلاف حرارتی پیشرفته، تنظیم دقیق جریان، و کنترل طیف دقیق با طول موج طراحی شده است. این مقاله ملاحظات طراحی حیاتی از جمله انتخاب مواد، محاسبه وزن مس، توپولوژی درایور و حفاظت از محیط زیست را بررسی می‌کند - راهنمایی عملی برای مهندسان و پرورش دهندگانی که به دنبال راه‌حل‌های روشنایی LED با عمر طولانی هستند.

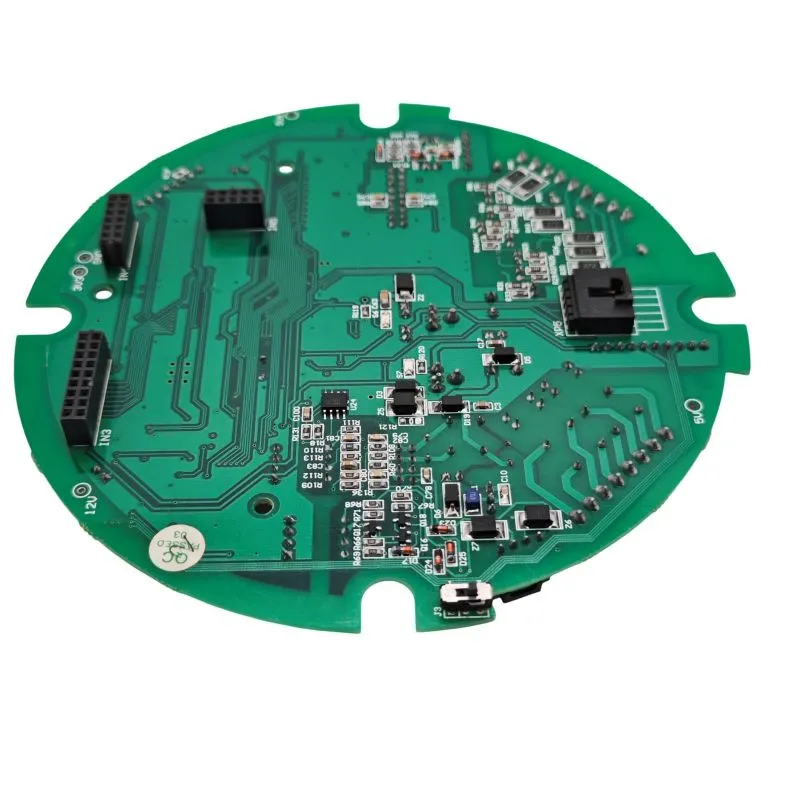

Planting light PCBA

چرا کاشت عملکرد کم PCBA مستقیماً بر عملکرد محصول و کارایی انرژی تأثیر می گذارد؟

در نورپردازی باغبانی، PCBA صرفاً یک جزء نیست، بلکه ستون فقرات کل تجهیزات است. برخلاف روشنایی عمومی، چراغ‌های رشد گیاه باید طول موج‌های خاصی (قرمز برای گلدهی، آبی برای رشد رویشی) را با دقت بالا ارائه دهند، در حالی که به طور مداوم به مدت 12 تا 16 ساعت در روز کار می‌کنند. هر گونه خرابی در PCBA - چه به دلیل گرمای بیش از حد، عدم تعادل جریان یا ورود رطوبت - می تواند منجر به از دست دادن محصول، اتلاف انرژی و توقف پرهزینه شود.

Unixplore Electronicsبیش از یک دهه تجربه تولید قراردادی را در طراحی و تولید PCBAهای سبک کاشت به ارمغان می آورد. این شرکت با قابلیت‌های طراحی PCB، مونتاژ SMT، آزمایش عملکردی و پوشش منسجم، راه‌حل‌های کلید در دستی را ارائه می‌کند که استانداردهای قابل اطمینان دقیق باغبانی تجاری را برآورده می‌کند. این مقاله به بررسی پارامترهای فنی کلیدی و قوانین طراحی می‌پردازد که PCBA نور کاشت بادوام را از تخته LED استاندارد متمایز می‌کند.

مشخصات فنی اصلی و الزامات عملکرد

جداول زیر پارامترهای الکتریکی، طیفی و حرارتی ضروری برای کاشت PCBA های سبک در سطوح مختلف توان و کاربردها را نشان می دهد.

نیازهای طیفی بر اساس مرحله رشد

مرحله رشد	طول موج غالب	نسبت معمولی قرمز: آبی	برنامه
رویشی (برگ/ساقه)	450 نانومتر (آبی)	3:1 تا 4:1	کاهو، گیاهان، سبزیجات برگ دار
گلدهی / باردهی	660 نانومتر (قرمز)	5:1 تا 9:1	گوجه فرنگی، فلفل، شاهدانه
طیف کامل	400-700 نانومتر + سفید	متغیر	روشنایی تکمیلی گلخانه

مشخصات برق و برق

پارامتر	کم مصرف (خانه / DIY)	توان متوسط (تجاری)	توان بالا (مزرعه عمودی)
توان کل	10W-40W	40W-120W	120W-300W+
ولتاژ ورودی	12 ولت - 24 ولت DC	45-52 ولت DC	48 ولت DC یا AC 85-265 ولت
جریان LED در هر کانال	350mA-700mA	700mA-1500mA	1500mA-2800mA
انحراف فعلی	± 5٪	± 2٪	± 1%
راندمان تبدیل نیرو	> 85%	>90%	>93%

انتخاب مواد - آلومینیوم MCPCB در مقابل FR4 در مقابل سرامیک

انتخاب بستر PCB مستقیماً طول عمر نور و عملکرد حرارتی کاشت را تعیین می کند. MCPCB های آلومینیومی بیش از 80 درصد از PCBA های سبک کاشت تجاری را تشکیل می دهند و بهترین تعادل رسانایی حرارتی و هزینه را ارائه می دهند.

پارامتر	استاندارد FR4	آلومینیوم MCPCB	مس MCPCB
هدایت حرارتی	0.3-0.5 W/m·K	1-9 W/m·K	200-400 W/m·K
وزن مس	1 اونس	1 تا 2 اونس	2 تا 3 اونس
تعداد لایه ها	2 تا 4 لایه	1-2 لایه	1-2 لایه
حداکثر دمای عملیاتی	130 درجه سانتیگراد (Tg)	سطح 60 درجه سانتی گراد	سطح 70 درجه سانتی گراد
برنامه معمولی	کم مصرف (<30W)	اکثر چراغ های تجاری	قدرت فوق العاده بالا

برای عملکرد مداوم با توان بالا (200W+)، MCPCB آلومینیومی با حداقل رسانایی حرارتی 3 W/m·K استاندارد توصیه شده است. بسترهای سرامیکی (آلومینا یا نیترید آلومینیوم) برای کاربردهای با چگالی توان بسیار مناسب هستند اما 3 تا 5 برابر بیشتر از آلومینیوم MCPCB هزینه دارند.

مدیریت حرارتی - ضریب اطمینان شماره 1

به ازای هر 10 درجه کاهش دمای اتصال LED، طول عمر دو برابر می شود. بنابراین طراحی حرارتی مناسب تنها مهم ترین عامل در قابلیت اطمینان PCBA نور کاشت است.

عناصر کلیدی طراحی حرارتی:

• راه های حرارتی– حداقل 9 ویاس (قطر 0.3 میلی متر) برای هر LED پرقدرت، پر شده و برای قابلیت لحیم کاری درپوش.

• منطقه مس– منطقه پخش حرارت 300-500 میلی متر مربع در هر LED پرقدرت.

• پوشش لحیم کاری– پوشش 80 تا 90 درصد روی پدهای حرارتی با سطح خالی زیر 25 درصد.

• دمای سطح- زیر 60 درجه سانتیگراد در ناحیه پد LED تحت بار کامل.

• مواد رابط حرارتی (TIM)– پد سیلیکونی یا سرامیکی (حداقل 3 W/m·K) بین MCPCB و هیت سینک، ضخامت 0.5-1.5 میلی متر با فشرده سازی 20-30٪.

مدیریت حرارتی مناسب تضمین می کند که کاشت PCBA های سبک به 50000 تا 100000 ساعت کار در محیط های تجاری می رسد.

وزن مس و طراحی ردیابی برای کاربردهای با جریان بالا

عرض ناکافی ردیابی یکی از علل شایع گرمای بیش از حد و شکست زودرس در کاشت PCBA سبک است. جدول زیر راهنمایی برای انتخاب وزن مس و عرض ردیابی بر اساس نیازهای فعلی ارائه می دهد.

فعلی	1 اونس مس عرض مورد نیاز (ΔT=20 درجه سانتیگراد)	2 اونس مس عرض مورد نیاز (ΔT=20 درجه سانتیگراد)	توصیه
1A	30 میل (0.76 میلی متر)	15 میل (0.38 میلی متر)	1 اونس قابل قبول است
2A	70 میل (1.78 میلی متر)	35 میل (0.89 میلی متر)	2 اونس ترجیح داده می شود
3A	120 میل (3.05 میلی متر)	60 میل (1.52 میلی متر)	حداقل 2 اونس
5A	220 میل (5.59 میلی متر)	110 میل (2.79 میلی متر)	3 اونس توصیه می شود

توصیه حرفه ای: از حداقل 2 اونس مس برای تمام آثاری که بیش از 1 آمپر هستند استفاده کنید. برای ردهایی که بیش از 3A را حمل می کنند، از مس 3 اونس استفاده کنید یا ردهای موازی با دهانه ماسک لحیم اضافه کنید تا ظرفیت جریان افزایش یابد.

طراحی مدار - درایو جریان ثابت و حفاظت

PCBAهای سبک کاشت به درایو جریان ثابت برای هر رشته LED برای حفظ طول موج پایدار و جلوگیری از فرار حرارتی نیاز دارند. توپولوژی های رایج درایور عبارتند از:

• جریان ثابت خطی– برای توان کم (<30 وات)، EMI ساده و کم، اما در افت ولتاژ بالا ناکارآمد است.

• مبدل باک- مناسب برای توان متوسط (30-100 وات)، کارآمد (90-95%)، نیاز به سلف دارد.

• جریان ثابت چند کاناله- ایده آل برای توان بالا (> 100 وات) و طیف قابل تنظیم، ارائه کنترل کانال جداگانه.

مدارهای حفاظتی برای عملکرد قابل اعتماد ضروری هستند:

• حفاظت از قطبیت معکوس– دیود شاتکی یا P‑FET.

• حفاظت در برابر ولتاژ بیش از حد- دیود TVS با ورودی حداکثر 1.2 برابر.

• حفاظت در برابر جریان بیش از حد- فیوز PTC یا مقاومت حسی با قطع در جریان اسمی 1.3 برابر.

• حفاظت ESD- دیودهای زنر در ورودی ها برای تحمل حداقل ± 8 کیلو ولت.

حفاظت از محیط زیست برای شرایط اتاق رشد

چراغ های کاشت اغلب در محیط های با رطوبت بالا (60 تا 90 درصد RH) نصب می شوند. حفاظت از رطوبت برای عملکرد قابل اعتماد الزامی است.Unixplore Electronicsبرای محافظت از PCBA ها در برابر رطوبت، گرد و غبار و قرار گرفتن در معرض مواد شیمیایی، گزینه های پوششی منسجم را ارائه می دهد.

نوع پوشش	بهترین برای	روش کاربرد	قابلیت کار مجدد
اکریلیک (AR)	باغبانی عمومی	اسپری یا غوطه ور کنید	آسان
سیلیکون (SR)	رطوبت بسیار زیاد، PCB انعطاف پذیر	اسپری انتخابی	دشوار است
اورتان (UR)	قرار گرفتن در معرض آب شور یا مواد شیمیایی	اسپری کنید	خیلی سخته

حداقل ضخامت پوشش 0.03 میلی متر (1.2 میل) است. برای گلخانه های بیرون یا با رطوبت بالا، کانکتورهای مهر و موم شده با استاندارد IP65 توصیه می شود.

قابلیت های تولید و تست

Unixplore Electronics Co., Ltd.یک کارخانه شخصی به مساحت بیش از 3000 متر مربع با 6 خط تولید SMT، 4 خط مونتاژ DIP و امکانات آزمایش پیشرفته را اداره می کند. ظرفیت فعلی تولید سالانه این شرکت بیش از 1500000 قطعه PCBA و 150000 مجموعه مونتاژ محصول نهایی است.

آزمایش کیفیت برای کاشت PCBA سبک شامل موارد زیر است:

• تست در مدار (ICT)- فیکسچر کاوشگر خودکار برای تأیید وجود و ارزش گذاری صحیح همه اجزا.

• بررسی قطبیت LED- بازرسی نوری خودکار، جهت گیری صحیح را 100٪ تضمین می کند.

• تصویربرداری حرارتی- دوربین IR پس از 1 ساعت کار در بار کامل. بدون هات اسپات > 70 درجه سانتی گراد

• تایید طیفی- طیف سنج با وضوح 0.1nm انحراف طول موج ≤±5nm را تایید می کند.

• تست سوختگی- 24 تا 48 ساعت با قدرت کامل برای تأیید عدم خرابی LED یا سوسو زدن.

• مقاومت در برابر رطوبت– 85% RH در دمای 40 درجه سانتیگراد به مدت 48 ساعت، برقی، بدون خوردگی یا خرابی.

برای سفارشات تجاری، اسناد PPAP شامل گزارش های تصویربرداری حرارتی و داده های تأیید طیفی در صورت درخواست در دسترس است.

سوالات متداول

س: بهترین ماده PCB برای یک نور کاشت پرقدرت (200W+) که 18 ساعت در روز کار می کند چیست؟

A: برای عملکرد مداوم با توان بالا، MCPCB آلومینیومی با حداقل رسانایی حرارتی 3 W/m·K انتخاب استاندارد است. برای وسایل 200W-300W+، آلومینیوم ممتاز (5-9 W/m·K) طول عمر 70000-100000 ساعت دارد. زیرلایه های سرامیکی جایگزینی برای چگالی توان شدید هستند اما 3 تا 5 برابر بیشتر هزینه دارند.

س: چگونه می توانم وزن مس مورد نیاز را برای PCBA سبک کاشت خود محاسبه کنم تا از گرمای بیش از حد ردیابی جلوگیری کنم؟

A: از فرمول استفاده کنید: عرض (میل) = جریان (آمپر) × 35 (برای ΔT=20 درجه سانتیگراد). به عنوان مثال، یک رشته 2.08 آمپر به حداقل عرض 73 میلی متر با مس 2 اونس نیاز دارد. حاشیه ایمنی 20% اضافه کنید: 88 میلی‌متر. حداقل 2 اونس مس برای ردیابی های >1A و 3 اونس برای آثار >3A استفاده کنید.

س: چه چیزی باعث خروجی نور ناهموار یا سوسو زدن در کاشت PCBA سبک می شود و چگونه آن را برطرف کنم؟

پاسخ: شایع ترین علل عدم تطابق جریان بین رشته های LED موازی (فرار حرارتی) و ظرفیت ناکافی حجمی در خروجی درایور است. راه حل ها شامل استفاده از درایورهای جریان ثابت جداگانه در هر رشته، اضافه کردن مقاومت های متعادل کننده (0.5-2Ω) و اضافه کردن خازن الکترولیتی 100-470μF در خروجی LED است.

س: آیا Unixplore Electronics مونتاژ PCBA سبک کاشت کلید در دست را با پوشش منسجم ارائه می دهد؟

ج: بله. Unixplore خدمات تولید قراردادی یک مرحله‌ای از جمله طراحی PCB، تهیه قطعات، مونتاژ SMT & DIP، برنامه‌نویسی، تست عملکرد، پوشش منسجم و مونتاژ محصول نهایی را ارائه می‌کند. این کارخانه دارای گواهینامه ISO 9001:2015 است و طبق استانداردهای IPC-610E کار می کند.

س: حداقل مقدار سفارش برای کاشت PCBA سبک چقدر است؟

پاسخ: Unixplore سفارشات کمی را بدون MOQ می پذیرد. چه به نمونه اولیه یا تولید انبوه نیاز داشته باشید، تیم می تواند نیازهای شما را برآورده کند.

س: چه مدت طول می کشد تا یک سفارش PCBA سبک کاشت تولید شود؟

پاسخ: زمان تولید به حجم سفارش و در دسترس بودن اجزا بستگی دارد. لطفاً با تیم فروش تماس بگیرید تا نیازهای خاص خود را برای یک نقل قول دقیق و برنامه تحویل ارائه دهید.

نتیجه گیری

راکاشت PCBA سبکازUnixplore Electronicsترکیبی از مدیریت حرارتی پیشرفته، تنظیم دقیق جریان، و حفاظت از محیط زیست قوی برای ارائه عملکرد قابل اعتماد در کاربردهای باغبانی. با تمرکز بر انتخاب مواد، بهینه سازی وزن مس و آزمایش دقیق، این PCBA ها برای دستیابی به بیش از 50000 ساعت کار در محیط های رشد تجاری طراحی شده اند. چه به یک نمونه اولیه یا تولید در مقیاس کامل نیاز داشته باشید، Unixplore خدمات تولید الکترونیکی کلید در دست را برای پشتیبانی از پروژه شما از طراحی تا تحویل ارائه می دهد.همین امروز با تیم تماس بگیریدبرای بحث در مورد نیازهای PCBA نور کاشت خود و دریافت قیمت مناسب.
