چگونه یک PCBA علامت خروج در هنگام قطع برق کار می کند؟

انتظار می رود زمانی که برق عادی قطع می شود، علامت خروج قابل مشاهده باقی بماند، بنابراین PCBA (مجموعه برد مدار چاپی) نقش مهمی در مدیریت انتقال از برق عادی به عملکرد اضطراری ایفا می کند. طراحی دقیق مدار بسته به محصول متفاوت است، اما فرآیند اصلی معمولاً شامل تشخیص قدرت، مدیریت باتری، سوئیچینگ برق و کنترل LED است.

وقتی برق معمولی در دسترس باشد چه اتفاقی می افتد؟

در شرایط عادی،خروج از علامت PCBAبرق را از منبع اصلی برق دریافت می کند و نیروی مورد نیاز منبع نور LED را تامین می کند.

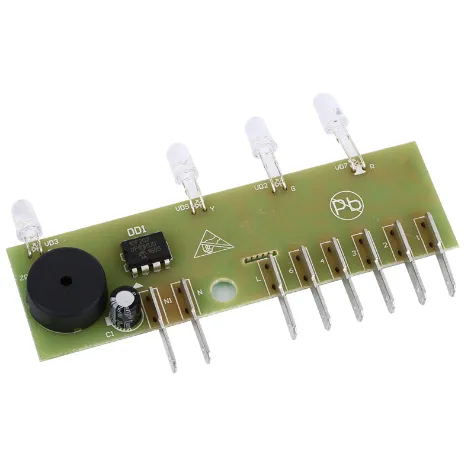

در عین حال، PCBA می تواند باتری پشتیبان را به گونه ای مدیریت کند که برای عملیات اضطراری آماده باقی بماند. بسته به طراحی محصول، مدار ممکن است وضعیت شارژ را نیز کنترل کند و یک نشانگر برای وضعیت عملکرد ارائه دهد.

در این حالت، منبع تغذیه اصلی عملکرد عادی را انجام می دهد در حالی که باتری به عنوان منبع پشتیبان در دسترس باقی می ماند.

PCBA چگونه خرابی برق را تشخیص می دهد؟

هنگامی که منبع تغذیه عادی قطع می شود یا خارج از شرایط عملیاتی مورد نیاز است، PCBA باید تغییرات را به سرعت تشخیص دهد.

مدار برق ورودی را کنترل می کند و از دست رفتن منبع طبیعی را تشخیص می دهد. پس از شناسایی قطعی برق، مدار کنترل مسیر برق را از منبع تغذیه معمولی به باتری پشتیبان تغییر می دهد.

این انتقال بخش مهمی از طراحی علائم خروج اضطراری است، زیرا LED باید به جای خاموش شدن ساده در هنگام ناپدید شدن برق اصلی، روشن بماند.

باتری پشتیبان چگونه کار می کند؟

پس از تشخیص قطعی برق، PCBA منبع تغذیه را به باتری پشتیبان تغییر می دهد.

سپس باتری انرژی را به مدار روشنایی اضطراری می رساند، در حالی که PCBA توان موجود را مطابق با طراحی علامت خروج تنظیم و توزیع می کند.

ولتاژ دقیق باتری، ظرفیت، روش شارژ و مدت زمان پشتیبان گیری به پیکربندی محصول خاص بستگی دارد. بنابراین، PCBA باید طوری طراحی شود که با باتری و سیستم LED مطابقت داشته باشد نه اینکه به عنوان یک جزء جایگزین جهانی در نظر گرفته شود.

PCBA چگونه LED را کنترل می کند؟

LED قسمت قابل مشاهده علامت خروج است، اما روشنایی پایدار به مدار الکترونیکی پشت آن بستگی دارد.

در طول عملیات اضطراری، PCBA منبع الکتریکی تحویل شده به LED را کنترل می کند. مدار ممکن است شامل عملکردهای رانندگی LED و کنترل جریان برای حفظ عملکرد LED مناسب با تغییر ولتاژ باتری باشد.

این امر به ویژه در دوره های پشتیبان طولانی تر اهمیت دارد زیرا ولتاژ باتری در طول تخلیه ثابت نمی ماند.

وقتی برق عادی برگردد چه اتفاقی می افتد؟

هنگامی که منبع تغذیه عادی بازیابی می شود، PCBA بازگشت برق ورودی را تشخیص می دهد و سیستم را به حالت عادی خود برمی گرداند.

سپس باتری پشتیبان بسته به طراحی مدار می تواند به حالت شارژ خود بازگردد. به این ترتیب، باتری به جای اینکه پس از یک رویداد اضطراری خالی بماند، برای یک قطع برق در آینده آماده می شود.

بنابراین توالی کامل عملیات را می توان به صورت زیر خلاصه کرد:

برق عادی ← تشخیص خرابی برق ← سوئیچینگ باتری ← عملیات LED اضطراری ← بازیابی نیرو → شارژ باتری

PCBA علامت خروج باید شامل چه عملکردهایی باشد؟

عملکردها به طراحی محصول بستگی دارد، اما یک PCBA علامت خروج ممکن است شامل موارد زیر باشد:

هر PCBA علامت خروجی از معماری مدار یکسانی استفاده نمی کند. عملکردهای مورد نیاز باید با علامت خروج تمام شده، سیستم باتری، پیکربندی LED و الزامات محصول قابل اجرا تعیین شوند.

هنگام توسعه PCBA علامت خروج چه مواردی را باید در نظر گرفت؟

برای سازندگانی که یک PCBA علامت خروج را توسعه می دهند یا منبع آن را تهیه می کنند، باید چندین فاکتور قبل از تولید در نظر گرفته شود.

سازگاری باتری مهم است زیرا مدار شارژ و دشارژ باید با باتری انتخاب شده مطابقت داشته باشد.

پیکربندی LED نیز باید در نظر گرفته شود زیرا PCB باید کنترل الکتریکی مناسبی را برای بار LED مورد نظر ارائه دهد.

نیازهای برق ورودی باید با توجه به علامت خروجی هدف و بازار تعریف شود.

علاوه بر این، طرح PCB، انتخاب جزء، شرایط حرارتی، عملکردهای حفاظتی و آزمایش های مورد نیاز باید در طول توسعه محصول بررسی شوند.

برای محصولات روشنایی مرتبط با ایمنی، استانداردهای منطقه ای قابل اجرا و الزامات گواهینامه کامل محصول نهایی نیز باید قبل از تولید انبوه تأیید شود.

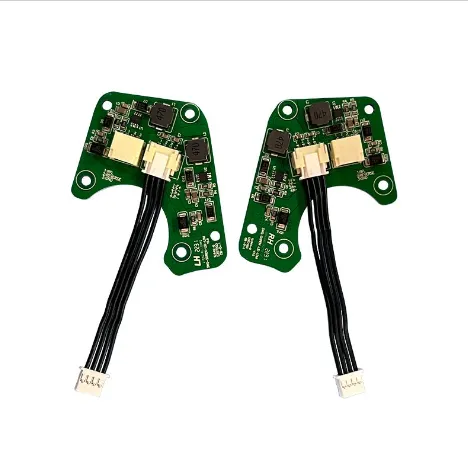

خروج از علامت PCBA از Unixplore Electronics

در Unixplore Electronics، ما خدمات تولید PCBA و مونتاژ الکترونیک را برای مشتریانی که محصولاتی مانند علائم خروج و تجهیزات روشنایی اضطراری را توسعه می دهند، ارائه می دهیم. ما می‌توانیم بر اساس طرح‌های PCB ارائه‌شده توسط مشتری و الزامات تولید، با تجربه تولیدی که مونتاژ PCB و مجموعه‌های الکترونیکی نهایی را پوشش می‌دهد، کار کنیم.

برای یکخروج از علامت PCBAتوصیه می کنیم قبل از تولید، توان ورودی، مشخصات باتری، پیکربندی LED، عملکردهای مورد نیاز، طراحی PCB و الزامات بازار هدف را تأیید کنید تا مونتاژ با محصول نهایی مورد نظر مطابقت داشته باشد.

درباره PCBA علامت خروجی ما بیشتر بیاموزید

در هنگام قطع برق، یکخروج از علامت PCBAبه عنوان نقطه کنترل بین منبع تغذیه معمولی، باتری پشتیبان و سیستم روشنایی LED عمل می کند. این وقفه را تشخیص می‌دهد، منبع تغذیه را تغییر می‌دهد، عملکرد LED اضطراری را کنترل می‌کند و می‌تواند سیستم را به حالت عادی شارژ پس از بازیابی برق بازگرداند.
