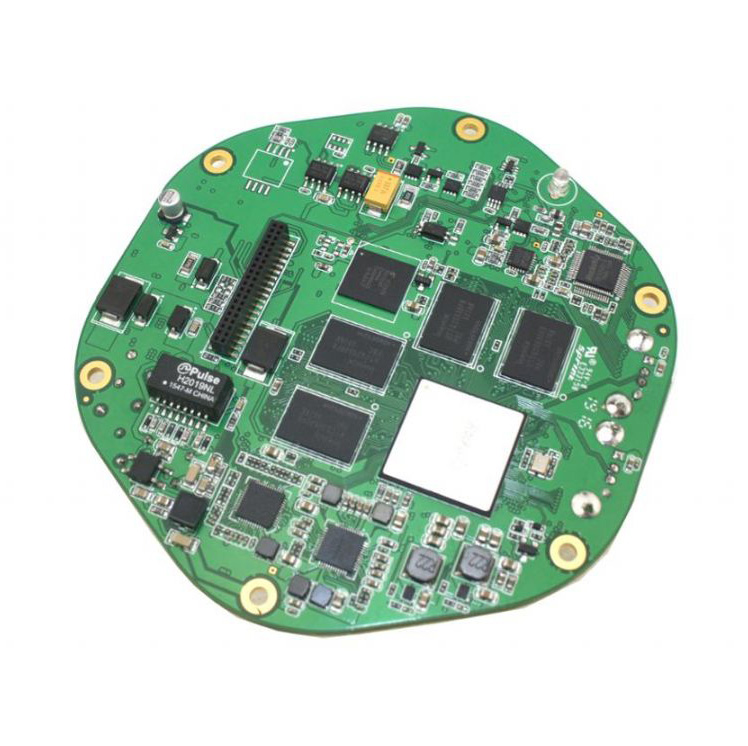

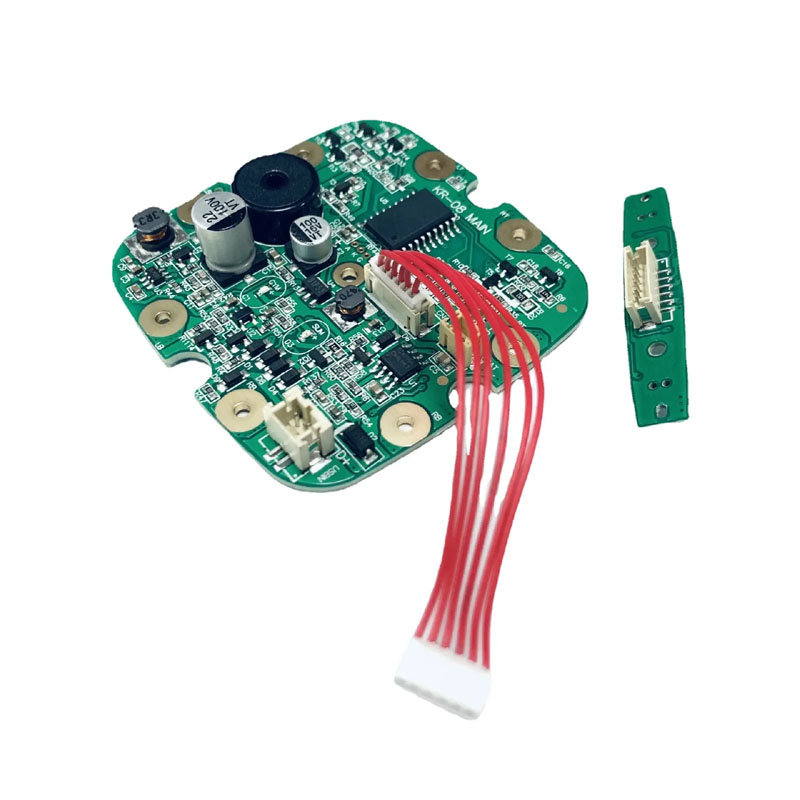

فلوسر آب PCBA

تقاضاها و طبقه بندی های زیست محیطی

فلوسر آب در محیط‌های شدید حمام که با پاشش مستقیم آب، بخار زیاد محیط و قرار گرفتن در معرض مواد شیمیایی تهاجمی مانند باقی مانده‌های خمیر دندان و دهانشویه مشخص می‌شود، کار می‌کند. الکترونیک استاندارد در این شرایط به سرعت در برابر خوردگی، جریان های نشتی انگلی و مدارهای کوتاه الکتریکی تسلیم می شوند.

راه حل های مهندسی شده PCBA ما به طور خاص برای مقاومت در برابر این استرس های شدید محیطی ساخته شده اند و چرخه عمر محصول 3 ساله قابل اطمینان را تضمین می کنند.

کاهش خطرات بستر

گواهینامه های مورد نیاز داخلی: تمام تولیدات PCBA فلوسر آب با مقررات لوازم خانگی اجباری جهانی مطابقت دارد: IEC 60335-1 (ایمنی لوازم خانگی)، UL 60730-1 (کنترل های الکتریکی خودکار)، IPX4/IPX7 حداقل مقاومت در برابر نفوذ REACH برای حفاظت از محیط زیست /SH،

انتخاب لمینت پایه و معماری مس

انتخاب ورقه ورقه پایه، یکپارچگی طولانی مدت PCBA را تحت قرار گرفتن در معرض رطوبت مداوم مشخص می کند. استاندارد FR-4 به راحتی بخار آب را از طریق لبه های تخته برش خورده و آبکاری شده از طریق بشکه جذب می کند، که منجر به اتصال کوتاه فاجعه بار رشته آندی آندی (CAF) در عرض 12 ماه می شود.

مقایسه نمرات لمینت

• استاندارد FR-4: جذب آب 0.10٪-0.20٪، TG 130 درجه سانتیگراد تا 140 درجه سانتیگراد. فقط برای مناطق خشک مناسب است. از کاربردهای فلوسر آب اجتناب کنید زیرا باعث شکست سریع CAF می شود.

• TG بالا FR-4 [انتخاب هسته ما]: جذب آب 0.08٪ - 0.12٪، TG 170 درجه سانتیگراد. انتخاب ایده آل برای پروفیل های رطوبت متناوب و مرطوب.

• بدون هالوژن بالا TG FR-4 [توصیه می شود]: جذب آب 0.05٪ - 0.08٪، TG 150 درجه سانتی گراد. ساخت سازگار با محیط زیست با مقاومت عالی در برابر رطوبت.

• پلی آمید: جذب آب 0.02٪ - 0.04٪، TG 250 درجه سانتیگراد. گزینه ممتاز برای قرار گرفتن در معرض مرطوب دائمی یا مناطق انعطاف پذیر سفت و سخت.

مشخصات وزن و آبکاری مس

• لایه خارجی مس: حداقل 1 اونس (35 میکرومتر) برای ایجاد حاشیه ضد خوردگی بهینه.

• لایه داخلی مس: حداقل 0.5 اونس (18 میکرومتر) برای ایمن کردن یکپارچگی سیگنال در برابر تداخل موتور داخلی.

• سوراخ‌های آبکاری شده (PTH): حداقل ضخامت آبکاری مسی 25 میکرومتر در داخل بشکه‌ها برای تشکیل یک مهر و موم رطوبتی غیر قابل نفوذ هوا.

• پوشش سطحی: به شدت از ENIG (طلای غوطه‌وری نیکل بدون الکترولس) استفاده می‌کند. ما به طور کامل HASL (سطح لحیم کاری با هوای داغ) را برای PCBA های فلوسر آب ممنوع می کنیم زیرا آلیاژ قلع سرب در معرض در معرض بخارات دهانشویه ظرف 90 روز خورده می شود.

انباشته شدن لایه ها و طراحی مکانیکی

بسته به معماری محصول شما، ما پیکربندی‌های چندلایه‌ای را برای مقابله با نویز پمپ فرکانس بالا (EMI) و محدودیت‌های فاصله سازه ارائه می‌کنیم:

• پایه پایه (فقط دکمه و پمپ): فرموله شده بر روی یک زیرلایه 2 لایه High TG FR-4 بهینه شده است که کارایی هزینه را با دفاع رطوبت صنعتی با درجه بالا متعادل می کند.

• رده هوشمند/پریمیوم (سنسور فشار، نمایشگر LCD/LED، بلوتوث، شارژ سریع USB-C): طراحی شده با یک پشته 4 لایه. صفحات زمین جامد داخلی دوگانه از سیگنال های MCU حساس از EMF پمپ محافظت می کنند و به عنوان یک بلوک فیزیکی قطعی در برابر انتشار رطوبت داخلی عمل می کنند.

ضخامت و ادغام سفت و انعطاف پذیر

• ضخامت 1.0 میلی متر: برای دستگیره های دستی فشرده و ارگونومیک که به چابکی ساختاری و مقاومت در برابر سقوط نیاز دارند، طراحی شده است.

• ضخامت 1.6 میلی متر: طراحی شده برای ایستگاه های پایه میز. حداکثر سفتی و کمترین نرخ انتشار بخار آب بومی را ارائه می دهد.

• تخصص PCB انعطاف پذیر سخت: برای دسته های جمع و جور فوق العاده ممتاز، ما از ساختار انعطاف پذیر سفت و سخت پشتیبانی می کنیم که در آن باتری از طریق یک دم پلی آمید انعطاف پذیر محافظت شده با روکش متصل می شود. این مهار سیم های مستعد خرابی را حذف می کند و به طور قابل توجهی رتبه کلی IPX مجموعه را ارتقا می دهد.

دفاع دوگانه: پوشش منسجم و آب بندی اجزا

پوشش منسجم انتخابی رباتیک

حتی بهترین بستر برای زنده ماندن در برابر رطوبت روزانه حمام نیاز به پوشش سطح هوادار دارد.

• پاشش خودکار چند محوره دقیق: خطوط روباتیک خودکار ما یک لایه محافظ یکنواخت اعمال می‌کنند و در عین حال دقیقاً مناطقی را که باید بدون پوشش باقی بمانند، مانند پورت‌های Type-C، کنتاکت‌های باتری و درگاه‌های زنگ هشدار می‌پوشانند.

• بازرسی اشعه ماوراء بنفش با 0.1% رنگ فلورسینگ: یک رنگ نشانگر تخصصی UV در پوشش ترکیب می شود و اسکنرهای خودکار نوری با سرعت بالا را قادر می سازد حداقل ضخامت یکنواخت 25 میکرومتر را بدون شکاف سوراخ سوزنی بررسی کنند.

مشخصات آب بندی رابط سطح کامپوننت

1. پورت USB-C: مجهز به واشر فشرده سازی سیلیکونی و درپوش لاستیکی، که در صورت بسته بودن درگاه، آب بندی IPX4 را به دست می آورد.

2. سوئیچ های لمسی: بیش از حد با یک چکمه لاستیکی قوی روی گنبد برای ضربه زدن به سیستم دفاع ورودی موضعی IPX5 ساخته شده است.

3. رابط پمپ: کاملاً از طریق پرکننده مرکب گلدان اپوکسی برای محافظت کامل در برابر غوطه وری موقت IPX7 محصور شده است.

4. پین‌های تماس شارژ (پین‌های پوگو): با حداقل آب‌بندی طلای سنگین (طلای سخت) و مهر و موم 30 میکرو اینچ مشخص شده است. پین های معمولی با روکش نیکل در 6 ماه پس از شارژ روزانه در حمام مرطوب خورده و خراب می شوند. زبانه های طلای سنگین ما 20000 چرخه اتصال مرطوب را بدون کاهش مقاومت تماس تحمل می کنند.

جریان تست دقیق کیفیت تولید

هر تعداد زیادی از PCBAهای فلوسر آب Unixplore ساخته شده باید یک سری از بررسی های کیفیت شبیه سازی رطوبت فشرده را قبل از ارسال انجام دهند:

1. رطوبت خیساندن محیطی: 48 ساعت در دمای 40 درجه سانتی گراد و رطوبت نسبی 93 درصد (غیر متراکم). معیارهای عبور: بدون اکسیداسیون قابل مشاهده. مقاومت عایق (IR > 10 MΩ) بین هر دو شبکه.

2. تست اسپری آب IPX4: 10 دقیقه اسپری لوله چندزاویه نوسانی مداوم برای بررسی عدم ورود سیال به زیر لایه های پوشش.

3. بررسی عایق ولتاژ بالا: استفاده از 500 ولت DC بین پایانه های باتری اولیه و صفحه زمین برای تأیید IR > 50 MΩ خیساندن پس از رطوبت.

4. تأیید عملکرد پس از استرس: فعال کردن پمپ در چرخه کامل تحت بار. تنظیم مجدد میکروکنترلر صفر (MCU)، لکنت زمان، یا شروع کاذب قابل تحمل است.

سوالات متداول مهندسی و خلاصه فنی

آیا می توانم از استاندارد FR-4 برای PCBA فلوسر آب استفاده کنم اگر یک لایه ضخیم از پوشش همسان برای کاهش هزینه ها اعمال کنم؟

ج: مطلقاً خیر. این یک تله تولیدی رایج است که منجر به نرخ بازدهی بالای میدان می‌شود. پوشش منسجم نمی تواند سه مسیر مهم را ببندد:

1. بدون پوشش از طریق بشکه ها: بخار آب به صورت جانبی به بافت فیبر شیشه ای استاندارد FR-4 از طریق عملکرد مویرگی حرکت می کند و از زیر به لایه های اجزای سازنده می رسد. پس از چرخه‌های رطوبتی مکرر، بقایای نمک رسانای سفید تشکیل می‌شوند و اجزای پل را تشکیل می‌دهند.

2. لبه های مسیریابی (Edge Wicking): مسیریابی تخته لبه های لمینت خام را آشکار می کند. کشش سطحی باعث می‌شود که پوشش‌ها از گوشه‌های تیز عقب‌نشینی کنند و شکاف‌های 0.5 میلی‌متری در جایی که بخار حمام وارد می‌شود باقی می‌ماند.

3. اجزای زیرین: پوشش پوسته بیرونی را می پوشاند اما نمی تواند به طور کامل به زیر خازن ها و مقاومت های SMT با مشخصات پایین نفوذ کند. رطوبت به دام افتاده باقیمانده های شار را هیدرولیز می کند و آلودگی یونی ایجاد می کند که باعث راه اندازی خود به خودی پمپ می شود.

   راه حل ما: High TG FR-4 با ENIG و توزیع اپوکسی لبه ای محافظت سه لایه ای را ارائه می دهد که به راحتی بیش از 3 سال در 95٪ RH زنده می ماند.

شریک EMS کلید در دست شما: Unixplore Electronics

هنگام انتخاب تامین کننده PCBA فلوسر آب، قابلیت اطمینان مهندسی طولانی مدت و کنترل کیفیت دقیق بسیار مهم است. Unixplore Electronics قابلیت‌ها و زیرساخت‌های صنعتی پیشرفته‌ای را ارائه می‌کند تا طراحی شما را به طور یکپارچه زنده کند:

l خدمات EMS یک مرحله ای کلید در دست: ما کل چرخه عمر محصول شما را مدیریت می کنیم، از بهینه سازی شماتیک و بررسی اجزای DFM گرفته تا خرید قطعات جهانی، مونتاژ SMT و DIP، برنامه نویسی سیستم عامل، تست عملکرد (FCT)، روکش منسجم خودکار، ساخت جعبه نهایی، و بسته بندی تخصصی.

l استانداردهای کیفیت تایید شده: کل اکوسیستم تولیدی ما دارای گواهی ISO 9001:2015 است و تمام روش های مونتاژ الکترونیکی به شدت از استاندارد بین المللی IPC-A-610E پیروی می کنند و خطر اتصالات لحیم سرد یا ناهماهنگی اجزا را از بین می برند.

l توان تولید داخلی پیشرفته: ما یک کارخانه تولید ضد الکتریسیته ساکن به مساحت بیش از 3000 متر مربع را راه اندازی می کنیم که توسط 20 مهندس تحقیق و توسعه و فرآیند متخصص پشتیبانی می شود. ویژگی های امکانات ما:

1. 6 خط تولید پرسرعت یاماها SMT

2. 4 خط مونتاژ DIP دقیق با لحیم کاری موجی

3. 2 اتاق تست تخصصی سوختگی / پیری

4. 2 محفظه تست گرمای مرطوب متناوب با دمای بالا و پایین، اطمینان حاصل می کند که تمام آزمایش های اعتبار سنجی محیطی به طور جامع در داخل انجام می شود.

l مقیاس پذیری سفارش (بدون MOQ): چارچوب های تولید چابک ما برای حمایت از رشد شما بهینه شده اند. ما یک خط مشی سختگیرانه بدون مقدار حداقل سفارش (بدون MOQ) را حفظ می کنیم، که به ما امکان می دهد آزمایش های سریع نمونه اولیه، اجرای آزمایشی کوچک و حجم تولید انبوه بزرگ را با همان دقت نخبه انجام دهیم.

l دسترسی و ارتباطات جهانی: تیم فروش فنی بین المللی ما به زبان های انگلیسی، فرانسوی، روسی و عربی کاملاً مسلط است. با تجربه عمیق در خدمت به بازارهای سطح بالا، از جمله اروپای غربی (35٪)، آمریکای شمالی (20٪) و اقیانوسیه (20٪)، ما به طور کامل استانداردهای انطباق ایمنی الکترونیکی مراقبت شخصی را در سطح جهانی درک می کنیم.

امروز با ما تماس بگیرید: طرح PCB فلوسر آب سفارشی، لیست BOM یا سوالات DFM خود را به میز مهندسی ما ارسال کنید. تیم ما یک تجزیه و تحلیل جامع قابلیت تولید و یک نقل قول کلید در دست بهینه را در عرض 24 ساعت ارائه خواهد کرد.
