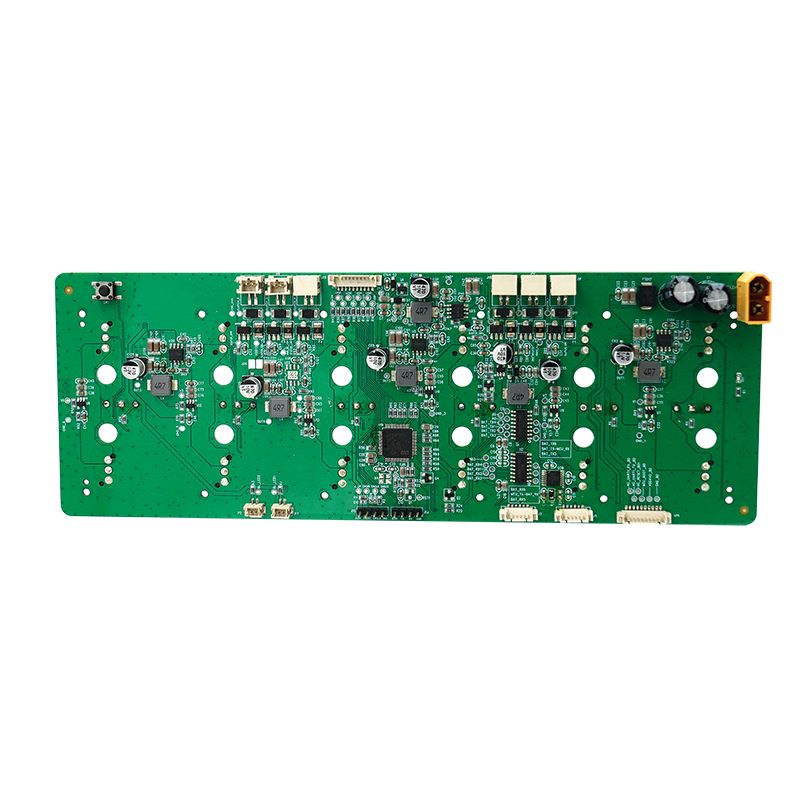

روش تولید PCBA تفنگ ماساژور چیست: راهنمای ساخت 20 ساله

تولید PCBA تفنگ ماساژ نیازمند کنترل جریان بالا، کنترل موتور بدون برس و ایمنی کاربر است. پس از دو دهه ساخت وسایل الکترونیکی درایو موتور، من شاهد گرم شدن بیش از حد طرح ها، کاهش سرعت در زیر بار یا ایجاد خطرات باتری بودم. این روش گام به گام کل گردش کار تولید را از انتخاب جزء تا آزمایش نهایی پوشش می دهد.

جریان تولید استاندارد برای PCBA تفنگ ماساژ

هر تفنگ ماساژ PCBA از یک دنباله 9 مرحله ای پیروی می کند. پرش از هر مرحله، نرخ شکست میدان را افزایش می دهد.

مرحله 1 - تدارک قطعات و بازرسی ورودی

تست: 50 ماسفت از هر لات نمونه برداری کنید. Rds (روشن) را در 25 درجه سانتی گراد و 80 درجه سانتی گراد اندازه گیری کنید. مقدارهای بیش از 7 mΩ را در دمای بالا رد کنید.

مرحله 2 - استنسیل خمیر لحیم کاری و چاپ

مهم: از استنسیل پله ای استفاده کنید - ضخامت 0.12 میلی متر در زیر ماسفت ها، 0.10 میلی متر در زیر MCU و سنسورها. یک ضخامت به تنهایی باعث باز شدن یا ایجاد پل می شود.

مرحله 3 - مونتاژ SMT و Reflow

• ترتیب قرارگیری: سنسورهای هال → غیرفعال → ماسفت → MCU → کانکتورها
• مشخصات جریان مجدد: حداکثر 245 درجه سانتیگراد به مدت 10 ثانیه (بدون سرب)
• اتمسفر نیتروژن - مورد نیاز برای بسته های QFN (MCU، درایور دروازه)
• بازرسی اشعه ایکس - برای بررسی تخلیه در زیر پدهای ماسفت (حفره‌های کمتر از 20%) اجباری است.

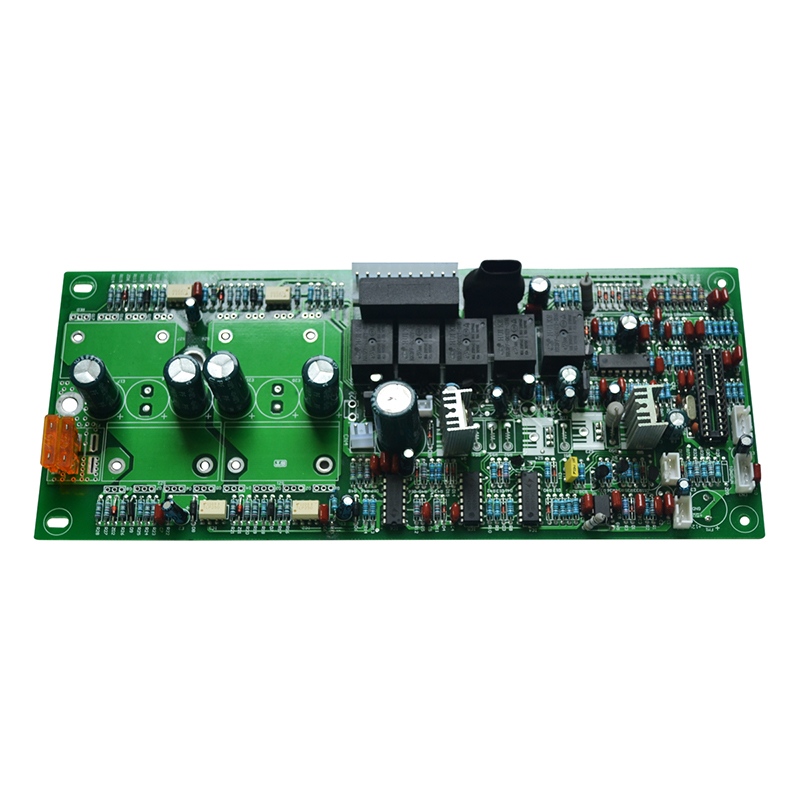

مرحله 4 - لحیم کاری انتخابی برای قطعات از طریق سوراخ

تفنگ ماساژ PCBA اغلب برای استحکام مکانیکی به قطعات سوراخ دار نیاز دارد:

قطعات سوراخ شده را دوباره جریان ندهید. بدنه پلاستیکی آنها در فر 245 درجه سانتیگراد ذوب می شود.

طراحی مدار محرک موتور برای PCBA تفنگ ماساژ

بخش محرک موتور، کنترل جریان توقف و زمان کارکرد باتری را تعیین می کند.

درایو موتور سه فاز بدون جاروبک DC (BLDC).

طراحی حرارتی: هر ماسفت تا 2W در 20A پراکنده می شود. از ویاهای حرارتی (9 در هر ماسفت) برای اتصال به پوره مسی پایین (حداقل 2 اونس) استفاده کنید.

مدیریت انرژی برای باتری و شارژ

ایمنی بحرانی: از دو مسیر مستقل حفاظت از جریان اضافه استفاده کنید - یکی در درایور گیت، دیگری در آی سی حفاظت باتری. یک خطا نباید اجازه دهد که موتور بدون فرمان کار کند.

برنامه نویسی و کالیبراسیون سفت افزار

هیچ تفنگ ماساژی PCBA بدون کالیبراسیون کامل تولید نمی کند.

دنباله برنامه نویسی

1. فلاش بوت لودر - از طریق SWD یا UART (5 ثانیه)
2. ثابت کالیبراسیون - در فلاش EEPROM یا MCU ذخیره می شود
3. جدول جستجوی سرعت - وظیفه PWM در مقابل RPM هدف (12 امتیاز)
4. آستانه تشخیص استال - حد جریان روی 1 ± 22 آمپر تنظیم شده است

پارامترهای کالیبراسیون ذخیره شده در هر تخته

چرا کالیبراسیون اهمیت دارد: بدون کالیبراسیون هال هر برد، موتور صدای ناله‌ای قابل شنیدن در سرعت‌های پایین تولید می‌کند. کاربران اسلحه های ماساژی را که معیوب به نظر می رسند را رد می کنند.

مونتاژ و یکپارچه سازی مکانیکی

PCBA اگر با دسته مناسب نباشد یا گرما را از بین ببرد بی فایده است.

هیت سینک و رابط حرارتی

تست: تفنگ ماساژور PCBA را با سرعت 2800 دور در دقیقه به مدت 30 دقیقه اجرا کنید. دمای کیس ماسفت باید کمتر از 85 درجه سانتیگراد باشد.

مهار سیم و کانکتور

• سیم های باتری - لحیم شده و سپس با سیلیکون چسبانده می شوند (از خستگی خمش جلوگیری می کند)
• سیم فاز موتور - کانکتور JST با قفل قفل (حداقل 20 سیکل)
• کابل انعطاف پذیر دکمه – رابط ZIF، گام 0.5 میلی متری، پس از قرار دادن چسب

تست تولید و کنترل کیفیت

هر تفنگ ماساژ PCBA باید این پنج تست را قبل از مونتاژ انجام دهد.

تست سوختگی و ارتعاش

نمونه 5 درصد از تولید برای:

• 6 ساعت در 2400 RPM - نظارت بر دمای ماسفت از طریق سنسور MCU
• لرزش تصادفی - 5 گرم، 30 دقیقه (شبیه سازی ابزار افتاده)
• چرخه شارژ-تخلیه - 3 سیکل (IC حفاظت را تأیید می کند)

سؤالات متداول - سؤالات متداول در مورد تولید PCBA تفنگ ماساژ

Q1: چه چیزی باعث می شود تفنگ ماساژ PCBA تحت فشار بدن قدرت خود را از دست بدهد؟

پاسخ: دلیل اصلی، قدرت نامناسب درایو گیت برای ماسفت های بالا است. هنگامی که فشار بار موتور را افزایش می دهد، کنترل کننده BLDC تلاش می کند تا جریان را افزایش دهد. اگر خازن بوت استرپ (که درایور گیت سمت بالا را تغذیه می کند) کمتر از اندازه باشد، ولتاژ گیت به زیر آستانه ماسفت می رسد و Rds(on) از 4 mΩ به 20 mΩ افزایش می یابد. این یک حلقه فرار حرارتی ایجاد می کند:

افت ولتاژ ← درایو گیت پایین ← مقاومت بیشتر ← گرمای بیشتر → افزایش مقاومت بیشتر

رفع نیاز به سه تغییر در PCBA تفنگ ماساژور دارد:

1. مقدار خازن بوت استرپ - از حداقل 220 nF استفاده کنید (بسیاری از طرح ها از 47 nF استفاده می کنند). محاسبه بر اساس شارژ گیت: C_boot = (Q_g × 10) / ΔV. برای MOSFET های معمولی (Q_g = 30 nC)، 220 nF حاشیه ایمن را فراهم می کند.
2. حداکثر جریان درایور گیت - درایور را با قابلیت سینک/منبع 1.5 آمپر انتخاب کنید (به عنوان مثال، DRV8320). درایورهای ضعیف (0.5 آمپر) نمی توانند درپوش بوت استرپ را در طول چرخه های کاری PWM بالا شارژ کنند.
3. دیود بوت استرپ - از دیود فوق سریع (trr < 50 ns) استفاده کنید. استاندارد 1N4148 دارای 4 ns بازیابی است اما فقط 100 میلی آمپر امتیاز دارد - برای PCBA تفنگ ماساژ که با PWM 20 کیلوهرتز کار می کند کافی نیست. به BAS3007 (1A، 10 ns) بروید.

پس از این اصلاحات، جریان استال در 22 آمپر حتی با 15 کیلوگرم فشار بدنه ثابت می ماند.

Q2: چگونه می توانم از ماشه های کاذب IC محافظ باتری در PCBA تفنگ ماساژ جلوگیری کنم؟

پاسخ: هنگامی که نویز کموتاسیون موتور به خط حسی فعلی آی سی محافظ باتری جفت می شود، ماشه های کاذب رخ می دهند. سوئیچینگ فاز موتور BLDC باعث افزایش جریان 1 میکروثانیه تا 50 آمپر می‌شود - خیلی سریع برای IC حفاظتی که نمی‌تواند از اتصال کوتاه متمایز شود. سه راه حل سخت افزاری این مشکل را حل می کند:

فیلتر پایین گذر در ورودی حس - یک فیلتر RC (سرامیک 10Ω + 1 µF) را مستقیماً روی پین CS+ IC محافظ نصب کنید. فرکانس گوشه = 16 کیلوهرتز. این جریان متوسط ​​(20 تا 30 آمپر) را عبور می دهد، اما نوک های کموتاسیون 200 کیلوهرتز را مسدود می کند.

زمین مقاومت حسی جدا - یک رد کلوین اختصاصی را از ترمینال منفی مقاومت شنت تا CS-pin IC حفاظتی اجرا کنید. این زمین را با جریان های منبع ماسفت به اشتراک نگذارید. حتی 1 mΩ از ردیابی مشترک 50 میلی ولت سیگنال کاذب در 50A تولید می کند.

تنظیم تایمر تاخیر – تاخیر جریان اضافه آی سی حفاظتی را روی 100 میکرو ثانیه برنامه ریزی کنید (با فرض اینکه آی سی شما از آن پشتیبانی می کند). بیشتر طرح های PCBA تفنگ ماساژور از 10 میکرو ثانیه تاخیر نسبت به طرح های مرجع باتری استفاده می کنند. سنبله های کموتاسیون تنها 2 تا 3 میکرو ثانیه طول می کشد. تأخیر 100 میکروثانیه آنها را نادیده می گیرد در حالی که همچنان به شورت واقعی واکنش نشان می دهد (مدت زمان بیش از 50 میکرو ثانیه).

تست با اسیلوسکوپ: در حالی که موتور با حداکثر بار کار می کند، CS+ را بررسی کنید. اسپایک ها باید زیر آستانه تریپ آی سی حفاظتی (معمولا 50 میلی ولت برای شنت 50 آمپر) باقی بمانند. اگر سنبله ها از آستانه فراتر رفت، ظرفیت فیلتر را تا 2.2 میکروفن افزایش دهید.

Q3: روش صحیح برنامه ریزی چند تخته PCBA تفنگ ماساژور در تولید چیست؟

A: یک روش برنامه ریزی تولید چهار مرحله ای از اختلاط جلوگیری می کند و زمان برنامه نویسی را تا 75 درصد در مقایسه با چشمک زدن یک به یک کاهش می دهد.

مرحله 1 - برنامه نویسی قبل از SMT (اختیاری برای اجراهای بزرگ)

از یک برنامه نویس گروهی (به عنوان مثال، Elnec BeeProg) برای فلش کردن بوت لودر در MCU ها قبل از قرار دادن استفاده کنید. این فقط برای MCU های دارای فلاش خارجی (بسته های QFN با پین های آشکار) کار می کند. رد کردن هر تراشه ای که تأیید نمی کند - ارزان تر از کار مجدد بردهای قرار داده شده.

مرحله 2 - برنامه نویسی درون سیستم پس از SMT

یک فیکسچر پین pogo برنامه نویسی (6 پین: SWDIO، SWCLK، 3.3V، GND، RESET، BOOT0) قرار دهید. از یک برنامه نویس چند کاناله (8 یا 16 برد به طور همزمان) استفاده کنید. زمان هدف: 45 ثانیه در هر برد با احراز هویت.

مرحله 3 - ایستگاه کالیبراسیون (بسیار حیاتی)

پس از برنامه ریزی، تخته ها را به یک دستگاه کالیبراسیون حاوی یک موتور تفنگ ماساژ واقعی با رمزگذار نوری منتقل کنید. این دستگاه هر تفنگ ماساژ PCBA را از طریق:

• تراز سالن (به طور خودکار زاویه الکتریکی را تنظیم می کند)
• خطی بودن سرعت (جدول PWM در مقابل RPM را ثبت می کند)
• محدودیت فعلی (بار را تا سفر 22 آمپری افزایش می دهد)

این 12 ثابت کالیبراسیون را در بخش فلاش MCU محافظت شده ذخیره کنید. تخته‌های بدون کالیبراسیون، رمپ‌های سرعت ناسازگار تولید می‌کنند.

مرحله 4 - قابلیت ردیابی

یک کد ماتریس داده دوبعدی را روی هر PCBA چاپ کنید که شامل:

• کد تاریخ تولید (YYWW)
• جمع چک کالیبراسیون
• شماره لات ماسفت (از بازرسی ورودی)

این کد را در هنگام مونتاژ نهایی اسکن کنید. اگر خرابی فیلد رخ دهد، می‌توانید به یک دسته جزء خاص ردیابی کنید و فقط واحدهای آسیب‌دیده را دوباره کار کنید.

اهداف تولید برای PCBA تفنگ ماساژ

یک تفنگ ماساژور PCBA که به درستی تولید شده باشد، سرعت 2800 دور در دقیقه را تحت بار ارائه می‌کند، در 500 میلی‌ثانیه خاموش می‌شود و در 500 سیکل شارژ زنده می‌ماند. این روش را دنبال کنید، هر مرحله را بررسی کنید و محصولات شما از رقبایی که کالیبراسیون را نادیده می گیرند یا درایو گیت را کمتر مشخص می کنند، بهتر عمل می کنند.
