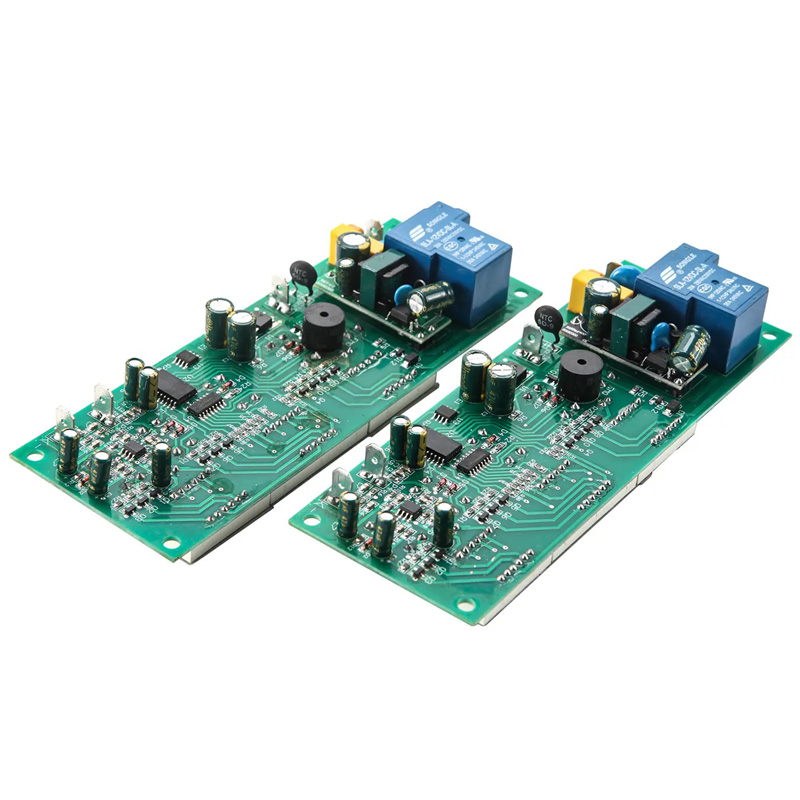

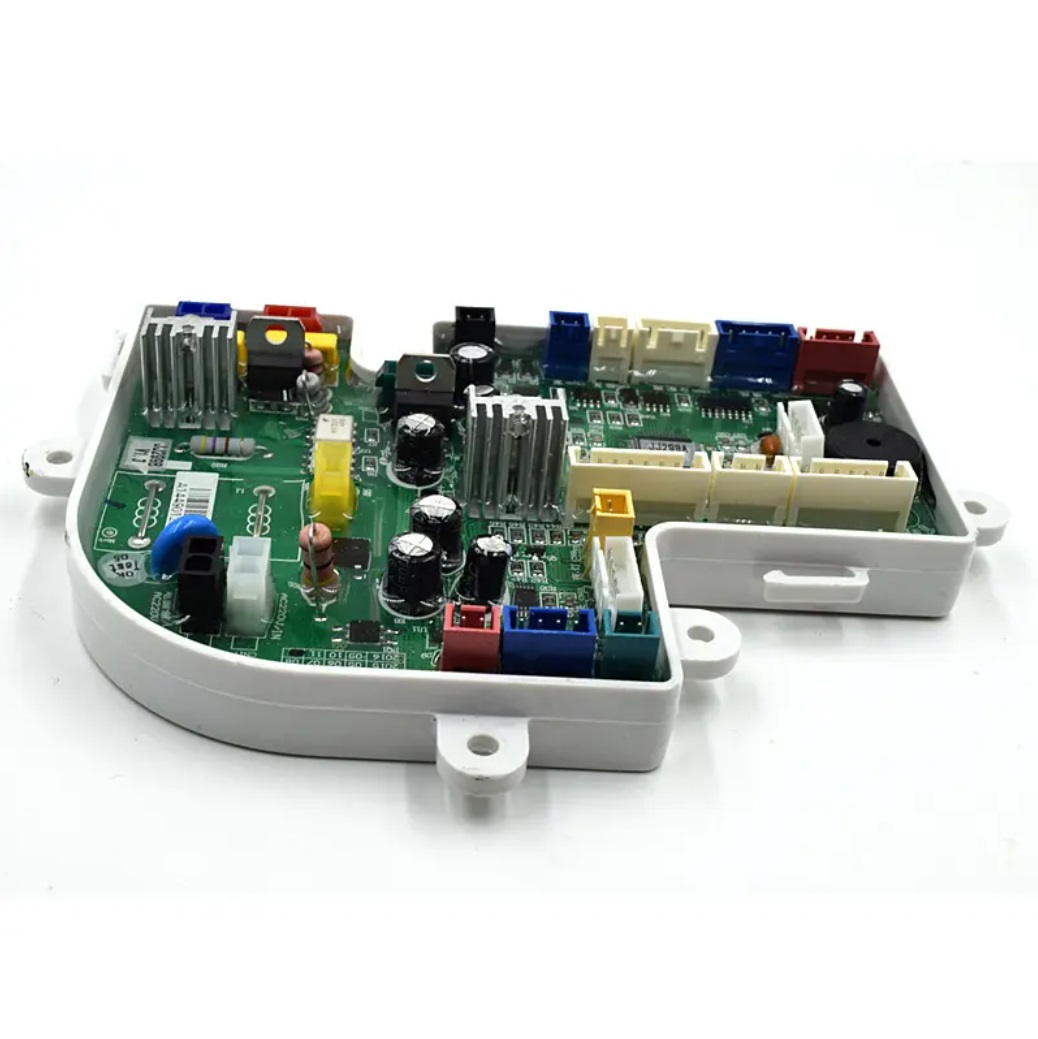

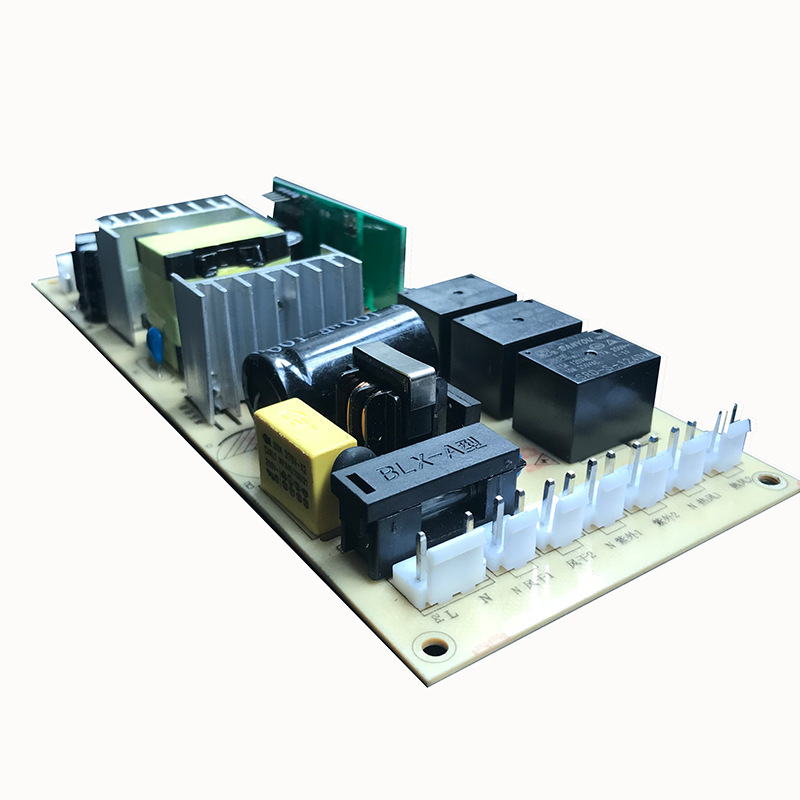

اجاق گاز سلفی هوشمند PCBA

Unixplore Electronics یک منبع تولید قابل اعتماد است که در آن می توانید انواع PCBA اجاق های تجاری تولید شده در چین را پیدا کنید. ما قیمت‌های رقابتی و خدمات پس از فروش عالی ارائه می‌کنیم. ما آماده همکاری هستیم و برای ایجاد مشارکت های سودمند متقابل تلاش می کنیم.

اجاق القایی هوشمند PCBA دارای مزایای بسیاری است که عمدتاً در جنبه های زیر منعکس می شود:

بسیار یکپارچه:اجاق القایی هوشمند PCBA از فناوری طراحی و ساخت مدار پیشرفته برای ادغام کامل اجزای عملکردی مختلف اجاق القایی بر روی یک برد مدار استفاده می کند و به یک طراحی ساختاری کارآمد و فشرده دست می یابد. این نه تنها اندازه اجاق القایی را کاهش می دهد، بلکه طراحی کلی را مختصرتر و زیباتر می کند.

کنترل هوشمند: اجاق القایی هوشمند PCBA از طریق ریزپردازنده داخلی و سنسورها می تواند قدرت گرمایش، دما و سایر پارامترهای اجاق القایی را به دقت کنترل کند تا به یک تجربه پخت هوشمند دست یابد. کاربران می توانند حالت کار اجاق القایی را با توجه به نیاز خود تنظیم کنند و به راحتی به پخت دقیق دست پیدا کنند.

کارآمد و کم مصرف:اجاق القایی هوشمند PCBA از یک طراحی مدار کارآمد استفاده می کند که مصرف انرژی را کاهش می دهد و کارایی مصرف انرژی را بهبود می بخشد. علاوه بر این، می تواند به طور خودکار قدرت را با توجه به نیازهای پخت و پز تنظیم کند تا از اتلاف غیر ضروری انرژی جلوگیری کند و در نتیجه به هدف صرفه جویی در انرژی و حفاظت از محیط زیست دست یابد.

ایمن و قابل اعتماد:اجاق القایی هوشمند PCBA به شدت از استانداردهای ایمنی در طول فرآیند طراحی و ساخت پیروی می کند و اقدامات حفاظتی ایمنی متعددی دارد. به عنوان مثال، می تواند دمای اجاق القایی را در زمان واقعی از طریق یک سنسور دما کنترل کند تا از حوادث ایمنی ناشی از گرمای بیش از حد جلوگیری کند. علاوه بر این، PCBA همچنین دارای عملکردهای حفاظتی بیش از حد جریان، ولتاژ بیش از حد و سایر عملکردهای حفاظتی برای اطمینان از ایمنی اجاق القایی در حین استفاده است.

تعمیر و ارتقاء آسان:از آنجایی که PCBA اجاق القایی هوشمند طراحی مدولار دارد، هر ماژول عملکردی مستقل از یکدیگر است، بنابراین زمانی که یک ماژول از کار بیفتد، می توان آن را به راحتی تعمیر یا تعویض کرد. علاوه بر این، با پیشرفت مداوم فناوری، ارتقاء عملکرد و بهبود عملکرد اجاق های القایی را می توان با ارتقاء سیستم عامل یا نرم افزار PCBA به دست آورد.

به طور خلاصه، اجاق القایی هوشمند PCBA دارای مزایای بسیاری مانند یکپارچگی بالا، کنترل هوشمند، راندمان بالا و صرفه جویی در انرژی، ایمنی و قابلیت اطمینان، و نگهداری و ارتقاء آسان است که تجربه آشپزی راحت و کارآمدتری را برای خانواده های مدرن به ارمغان می آورد.

اجاق گاز سلفی هوشمند PCBA ساخت

* فایل Gerber و لیست BOM توسط مشتری ارائه شده است
* PCB خالی ساخته شده، قطعات خریداری شده توسط ما
* ساخت PCB با قطعات کاملاً مونتاژ شده
* 100٪ عملکرد تست شده قبل از حمل و نقل خوب است
* فرآیند تولید بدون سرب، مطابق با RoHS
* تحویل سریع، با بسته ESD مستقل
* خدمات تولید الکترونیکی یک مرحله ای برای طراحی PCB، چیدمان PCB، ساخت PCB، تهیه قطعات، مونتاژ PCB SMT و DIP، برنامه نویسی IC، تست عملکرد، بسته بندی و تحویل

قابلیت مونتاژ PCB و PCB Unixplore

پارامتر	قابلیت
لایه های	1-40 لایه
نوع مونتاژ	از طریق سوراخ (THT)، نصب سطحی (SMT)، مختلط (THT+SMT)
حداقل اندازه کامپوننت	0201 (01005 متریک)
حداکثر اندازه کامپوننت	2.0 اینچ × 2.0 اینچ × 0.4 اینچ (50 میلی متر × 50 میلی متر در 10 میلی متر)
انواع بسته های کامپوننت	BGA، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP و غیره.
حداقل گام پد	0.5 میلی متر (20 میلی) برای QFP، QFN، 0.8 میلی متر (32 میلی) برای BGA
حداقل عرض ردیابی	0.10 میلی متر (4 میل)
حداقل پاکسازی ردیابی	0.10 میلی متر (4 میل)
حداقل اندازه مته	0.15 میلی متر (6 میل)
حداکثر اندازه تخته	18 اینچ 24 اینچ (457 میلی متر در 610 میلی متر)
ضخامت تخته	0.0078 اینچ (0.2 میلی متر) تا 0.236 اینچ (6 میلی متر)
مواد تخته	CEM-3، FR-2، FR-4، High-Tg، HDI، آلومینیوم، فرکانس بالا، FPC، Rigid-Flex، Rogers و غیره.
پایان سطح	OSP، HASL، Flash Gold، ENIG، Gold Finger و غیره
نوع خمیر لحیم کاری	سرب دار یا بدون سرب
ضخامت مس	0.5 اونس - 5 اونس
فرآیند مونتاژ	لحیم کاری مجدد، لحیم کاری موجی، لحیم کاری دستی
روش های بازرسی	بازرسی نوری خودکار (AOI)، اشعه ایکس، بازرسی بصری
روش های تست در خانه	تست عملکرد، تست پروب، تست پیری، تست دمای بالا و پایین
زمان چرخش	نمونه برداری: 24 ساعت تا 7 روز، اجرا انبوه: 10 - 30 روز
استانداردهای مونتاژ PCB	ISO9001:2015; ROHS، UL 94V0، IPC-610E کلاس ll

سرویس EMS ارزش افزوده Unixplore

● سرویس پیش برنامه نویسی آی سی با فایل در فرمت های HEX، ELF و BIN.
● دستگاه تست عملکرد اجاق گاز سلف هوشمند PCBA که مطابق با الزامات تست مشتری سفارشی شده است
● خدمات جعبه سازی شامل قالب پلاستیکی و فلزی و تولید قطعات
● پوشش منسجم شامل پوشش لاک انتخابی، گلدان رزین اپوکسی
● دسته سیم و مونتاژ کابل
● مونتاژ محصول نهایی شامل جعبه، صفحه نمایش، سوئیچ غشایی، برچسب زدن و بسته بندی کارتن سفارشی یا جعبه خرده فروشی.
● تست های شخص ثالث مختلف برای PCBA در صورت درخواست در دسترس هستند
● کمک گواهی محصول

روش تولید PCBA

•

  1.چاپ خودکار خمیر لحیم کاری

•

  2.چاپ خمیر لحیم انجام شده است

•

  3.SMT انتخاب و مکان

•

  4.انتخاب و مکان SMT انجام شد

•

  5.آماده برای لحیم کاری مجدد

•

  6.لحیم کاری مجدد انجام شد

•

  7.آماده برای AOI

•

  8.فرآیند بازرسی AOI

•

  9.قرار دادن مولفه THT

•

  10.فرآیند لحیم کاری موجی

•

  11.مونتاژ THT انجام شد

•

  12.بازرسی AOI برای مونتاژ THT

•

  13.برنامه نویسی آی سی

•

  14.تست عملکرد

•

  15.QC چک و تعمیر

•

  16.فرآیند پوشش منسجم PCBA

•

  17.بسته بندی ESD

•

  18.آماده برای حمل و نقل

بسته بندی

برای PCBA

برای محصول نهایی
