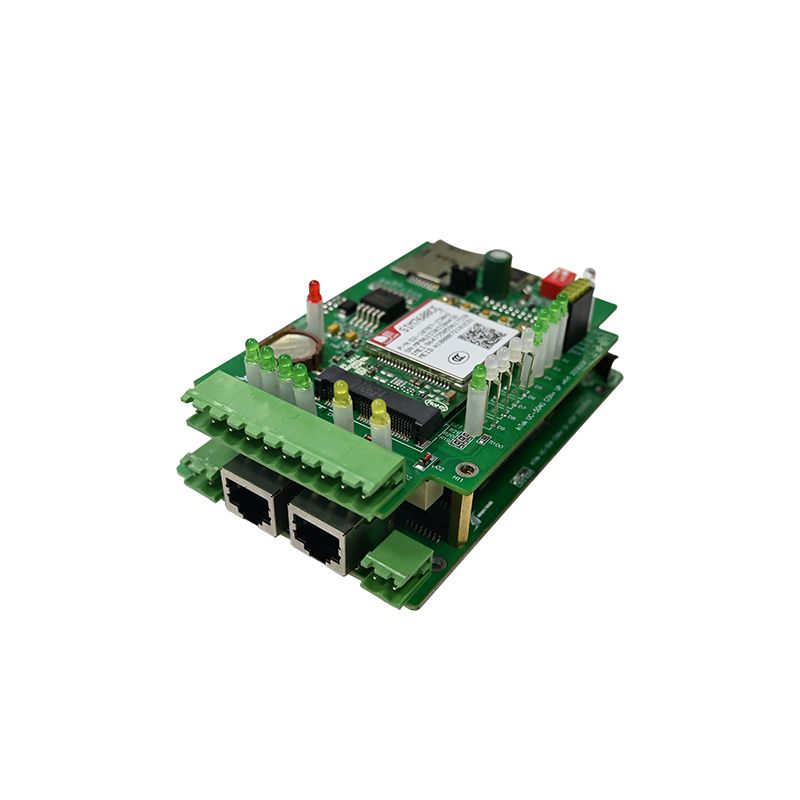

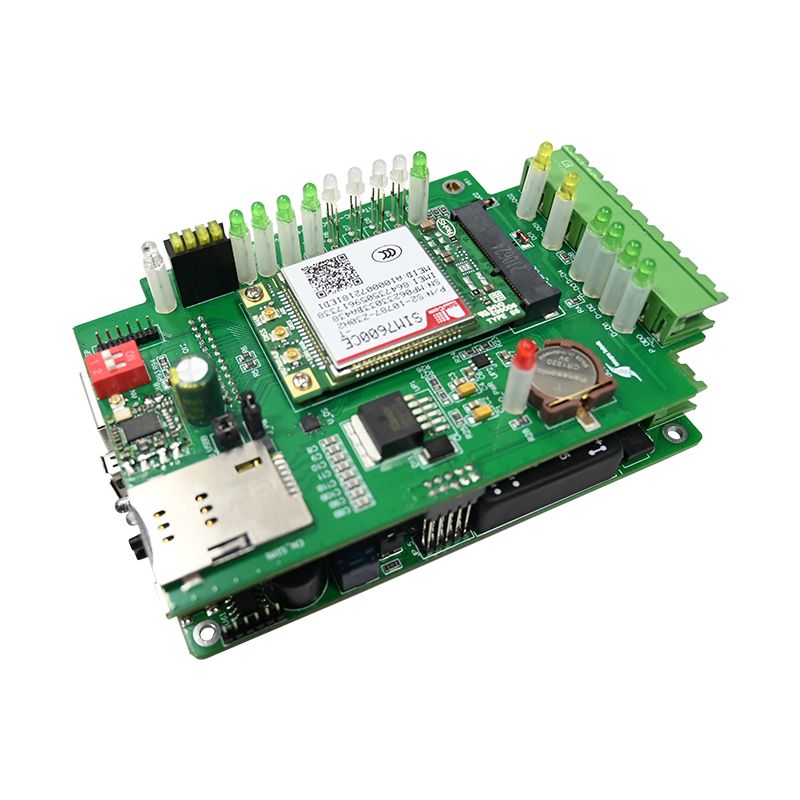

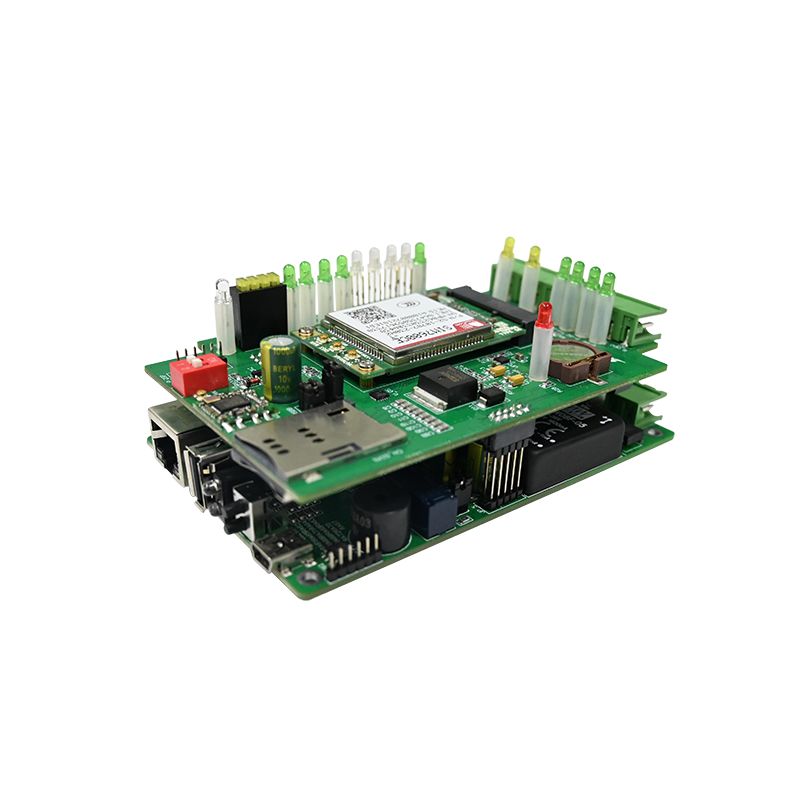

کنترل دسترسی PCBA

دسترسی UNIXPLOREPCBA را کنترل کنیدبرای برندهای تجهیزات امنیتی، یکپارچه‌کننده‌های سیستم کنترل دسترسی، و ارائه‌دهندگان راه حل‌های ساختمانی هوشمند که به دنبال راه‌حل‌های کنترل دسترسی الکترونیکی قابل اعتماد و مقیاس‌پذیر هستند، توسعه یافته است. این PCBA کنترل دسترسی درجه تجاری، پردازش احراز هویت سریع، کنترل رله پایدار، ارتباطات رمزگذاری شده و مدیریت آفلاین انعطاف پذیر را در یک پلت فرم PCB فشرده و بادوام ترکیب می کند.

PCBA کنترل دسترسی چیست؟

PCBA کنترل دسترسی مغز الکترونیکی درون کارت خوان ها، صفحه کلیدها، اسکنرهای بیومتریک و کنترلرهای درب است. داده های اعتبار را پردازش می کند، تصمیمات احراز هویت را می گیرد و محرک های قفل را فعال می کند. برخلاف بردهای همه منظوره، PCBA باید رمزگذاری درجه امنیتی، منطق رله ایمن خرابی و برق بدون وقفه در طول قطعی های کوتاه را کنترل کند.

انتخاب اشتباه کنترل دسترسی PCBA منجر به ضربه‌های درب می‌شود که باز نمی‌شوند، اعتبارنامه‌هایی که تأیید آن چند ثانیه طول می‌کشد، یا کامل شدن قفل سیستم در دوره‌های پرترافیک.

توابع اصلی PCBA کنترل دسترسی

• خواندن اعتبار - Wiegand، OSDP، یا ورودی سریال از کارتخوان های RFID/مخفی
• منطق احراز هویت - پایگاه داده داخلی (آفلاین) یا رله به کنترل کننده میزبان
• کنترل رله - خروجی های تماس خشک برای قفل های مغناطیسی یا ضربات الکتریکی
• نظارت بر ورودی - سنسور موقعیت درب (سوئیچ نی) و دکمه درخواست خروج (REX).
• تشخیص ضد دستکاری - حسگر باز محفظه و محافظت از دستکاری حافظه

Ap معمولیکاربردها

پارامترهای فنی دقیق

مشخصات زیر یک PCBA کنترل دسترسی تجاری مناسب برای ادارات، آپارتمان ها و تاسیسات صنعتی را نشان می دهد.

ویژگی های الکتریکی

رابط های ورودی و خروجی

حافظه و ظرفیت کاربر

فیزیکی و زیست محیطی

• ابعاد تخته - 85mm x 55mm (استاندارد) یا 100mm x 70mm (با محفظه)
• نصب - چهار سوراخ 3.5 میلی متری برای ایستادن
• دمای کارکرد - 20- تا +65 درجه سانتی گراد
• دمای نگهداری -40 درجه سانتیگراد تا +85 درجه سانتیگراد
• تحمل رطوبت - 10٪ تا 90٪ RH (غیر متراکم)
• باتری پشتیبان - مدار شارژ اختیاری 3.7 ولت لیتیوم یون یا 12 ولت سرب اسید

ویژگی های امنیتی

• رمزگذاری - AES-128 برای ارتباطات OSDP
• تشخیص دستکاری - محفظه باز باعث قفل رله و خروجی آلارم
• تایمر Watchdog - تنظیم مجدد خودکار پس از 5 ثانیه قفل شدن پردازنده
• حفاظت از حافظه فلش - تأیید Checksum در هنگام بوت

نحوه مقایسه این کنترل دسترسی PCBA

پرسش و پاسخ PCBA کنترل دسترسی

این سه سوال توسط یکپارچه‌سازان سیستم امنیتی، مدیران تسهیلات، و مهندسان سخت‌افزار که راه‌حل‌های PCBA کنترل دسترسی را ارزیابی می‌کنند، پرسیده می‌شود.

سوال 1: تفاوت بین پیکربندی رله ایمن و ایمن خرابی در PCBA کنترل دسترسی چیست و از کدام یک باید استفاده کنم؟

پاسخ:این تفاوت تعیین کننده قفل یا باز شدن درها در هنگام قطع برق است. Fail-secure (که به آن Power-to-open نیز می گویند) به این معنی است که رله باید برای باز کردن قفل درب برق داشته باشد. با قطع برق، رله به حالت استراحت خود برمی گردد که درب را قفل نگه می دارد. این برای درب‌های امنیتی، اتاق‌های سرور و مکان‌های رسیدگی به پول نقد استفاده می‌شود که دور نگه داشتن مزاحمان مهم‌تر از خروج آسان است. Fail-safe (قفل برق) به این معنی است که رله باید برای قفل کردن درب برق داشته باشد. با قطع برق، قفل درب به طور خودکار باز می شود. این توسط کدهای آتش نشانی برای خروجی های اضطراری، درهای راه پله و هر مسیر خروجی که در آن افراد باید در هنگام قطع برق فرار کنند، مورد نیاز است. اکثر بردهای PCBA کنترل دسترسی یک رله تماس خشک را ارائه می دهند که به صورت فرم C (COM، N/O، N/C) پیکربندی شده است. برای ایمن بودن خرابی، قفل را به ترمینال N/O وصل کنید. برای ایمن بودن خرابی، قفل را به ترمینال N/C وصل کنید. همیشه قبل از انتخاب کدهای آتش نشانی محلی را بررسی کنید - NFPA 101 به ایمنی در برابر خرابی در همه درهای خروجی در ساختمان های تجاری نیاز دارد. برای درب‌هایی که هم به امنیت و هم مطابقت با حریق نیاز دارند، از یک قفل ایمنی به‌علاوه یک پنل پشتیبان باتری استفاده کنید که PCBA کنترل دسترسی را 4 تا 8 ساعت پس از قطع برق برق نگه می‌دارد.

سوال 2: آیا این کنترل دسترسی PCBA می تواند بدون اتصال به شبکه به صورت آفلاین کار کند و چند کاربر می تواند به صورت محلی ذخیره کند؟

پاسخ:بله. این PCBA در حالت مستقل کاملاً آفلاین عمل می کند. تمام اطلاعات کاربری کاربر، زمان‌بندی دسترسی و گزارش رویدادها در حافظه فلش داخلی ذخیره می‌شوند. پیکربندی استاندارد 1000 کاربر را با 10000 گزارش رویداد بدون هزینه اضافی نگه می دارد. نسخه توسعه یافته (قابل ارتقا از طریق سیستم عامل) دارای 10000 کاربر و 50000 رویداد است. عملکرد آفلاین به یک دستگاه برنامه نویسی نیاز دارد تا در ابتدا کاربران را بارگیری کند - یا یک کارت اصلی اختصاصی (نخستین کارت برنامه ریزی شده امتیازات سرپرست را مشخص می کند)، یک صفحه کلید سیمی متصل به ورودی کمکی، یا یک اتصال موقت لپ تاپ از طریق پورت پیکربندی (TTL یا RS-232). پس از برنامه ریزی، PCBA کنترل دسترسی تصمیمات احراز هویت را به صورت محلی در کمتر از 50 میلی ثانیه می گیرد. نیازی به ابر، کامپیوتر میزبان، کابل اترنت نیست. این امر طراحی های PCBA آفلاین را برای گیت های راه دور، تریلرهای ساخت و ساز و دفاتر کوچک که در آن کابل کشی شبکه غیرعملی است، ایده آل می کند. برای بازیابی گزارش رویدادها از یک برد آفلاین، باید یک لپ تاپ وصل کنید یا از یک دستگاه انتقال داده قابل حمل استفاده کنید. نظارت بر زمان واقعی نیاز به یک PCBA کنترل دسترسی شبکه با اترنت یا Wi-Fi دارد.

سوال 3: چگونه یک خواننده Wiegand را به این PCBA کنترل دسترسی سیم کشی کنم و حداکثر فاصله کابل چقدر است؟

پاسخ:رابط Wiegand از سه سیگنال فعال استفاده می کند: داده 0 (D0)، داده 1 (D1) و زمین (GND). برخی از خوانندگان نیز به برق +12 ولت نیاز دارند. این جدول سیم کشی را دنبال کنید:

حداکثر فاصله کابل Wiegand در 12 ولت به گیج سیم و ظرفیت کابل بستگی دارد:

از کابل جفت تابیده، شیلددار با سیم تخلیه استفاده کنید. سپر را فقط در انتهای PCBA کنترل دسترسی (هرگز در خواننده) به زمین متصل کنید تا از حلقه های زمین جلوگیری شود. برای فواصل بیش از این محدودیت ها، یک تکرار کننده Wiegand نصب کنید یا به OSDP (RS-485) سوئیچ کنید، که به طور قابل اعتماد به 1200 متر (4000 فوت) می رسد. همیشه قبل از نصب نهایی با یک کابل بلند روی نیمکت تست کنید - تخریب سیگنال می تواند باعث خواندن متناوب کارت شود که اشکال زدایی در محل دشوار است.

بهترین روش‌های نصب برای PCBA کنترل دسترسی

حتی یک PCBA کنترل دسترسی با کیفیت بالا در صورت نصب نادرست از کار می افتد. این دستورالعمل ها را دنبال کنید.

محل نصب

• در داخل منطقه امن - کنترل کننده را در داخل منطقه محافظت شده قرار دهید (نه بالای درب در خارج)
• ارتفاع - 1.5 تا 1.8 متر برای دسترسی به صفحه کلید در طول برنامه نویسی
• محفظه - از یک جعبه فلزی قابل قفل برای تاسیسات تجاری استفاده کنید
• جداسازی - خطوط برق AC (120/240 ولت) را حداقل 30 سانتی متر از سیم کشی ولتاژ پایین دور نگه دارید.

دستورالعمل های سیم کشی برای رله ها

اشتباهات رایج سیم کشی

چک لیست تست قبل از استقرار

این دنباله را روی هر PCBA کنترل دسترسی قبل از ترک نیمکت اجرا کنید.

روش تست نیمکت

1. 12 ولت DC را اعمال کنید و جریان را اندازه بگیرید (40-60 میلی آمپر معمولی در حالت بیکار)
2. ارائه یک کارت معتبر - رله باید کلیک کند و LED وضعیت را تغییر دهد
3. اندازه گیری تداوم در سرتاسر پایانه های رله N/O (برای زمان نگه داشتن برنامه ریزی شده باید بسته شود)
4. ارائه کارت نامعتبر - رله نباید فعال شود
5. ورودی REX را فعال کنید - قفل درب باید بدون شناسنامه باز شود
6. محفظه را باز کنید - خروجی دستکاری باید تغییر حالت دهد
7. ورودی اعلام حریق را شبیه سازی کنید - همه رله های ایمن باید خاموش شوند

معیارهای قبولی/شکست

مرجع مشخصات کلیدی

این بلوک را برای مرجع تدارکات و مهندسی نگه دارید.

کنترل دسترسی PCBA - درجه تجاری

• ورودی: 9-24 ولت DC، 60 میلی آمپر آماده به کار
• رابط خواننده: Wiegand 26/34 بیتی یا OSDP (RS-485)
• ظرفیت کاربر: 1,000 (استاندارد) / 10,000 (تمدید شده)
• گزارش رویداد: 10000 رویداد
• رله ها: قفل (5A) + Aux (2A)
• ورودی ها: سنسور درب، REX، قفل آتش
• دمای کارکرد: -20°C تا +65°C

• امنیت: AES-128، نگهبان، تشخیص دستکاری
