PCBA پلوپز

Unixplore Electronics یک شرکت چینی است که از سال 2008 بر روی ایجاد و تولید PCBA پلوپز درجه یک برای کاربردهای تجاری و مسکونی تمرکز کرده است. ما دارای گواهینامه استانداردهای مونتاژ PCB ISO9001:2015 و IPC-610E هستیم.

مدل:UE-188

ارسال استعلام

توضیحات محصول

PCBA پلوپز چیست؟

Unixplore Electronics متعهد به کیفیت بالا استPCBA پلوپز طراحی و ساخت برای کاربردهای خانگی و تجاری از زمانی که در سال 2011 با گواهی ISO9000 و استاندارد مونتاژ PCB IPC-610E ساختیم.

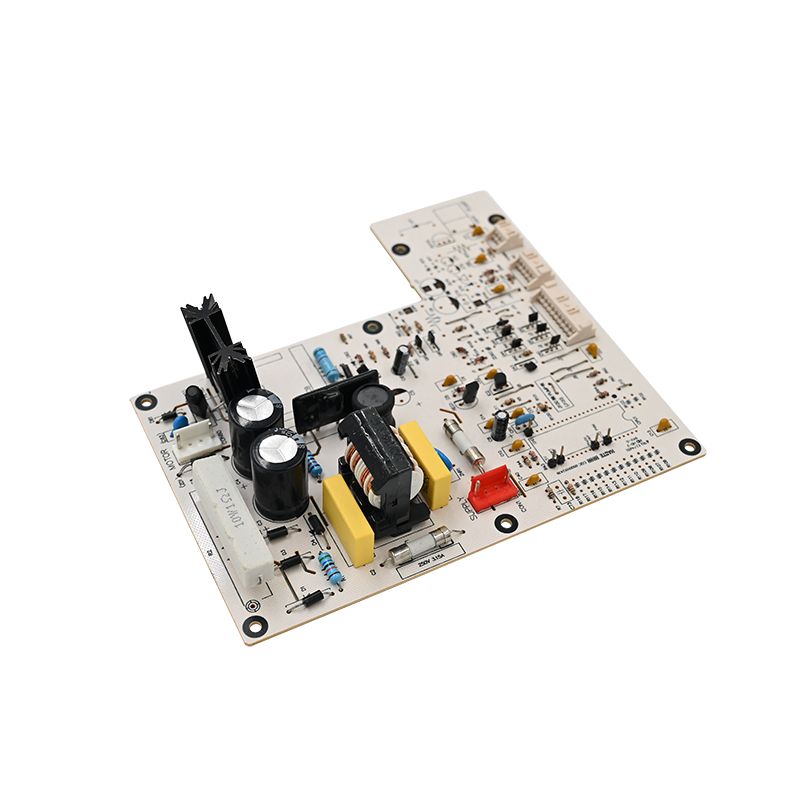

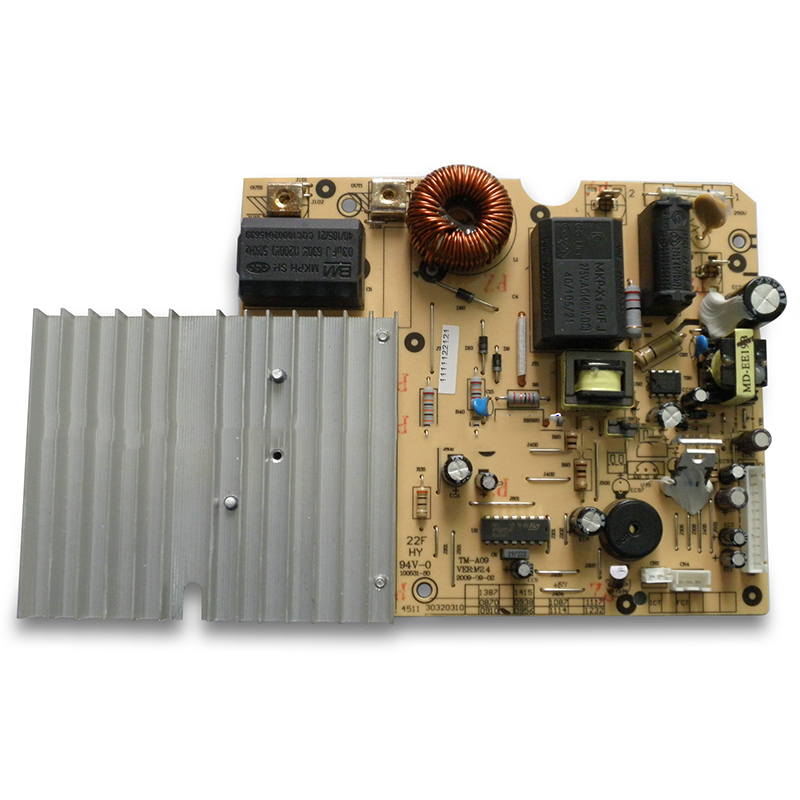

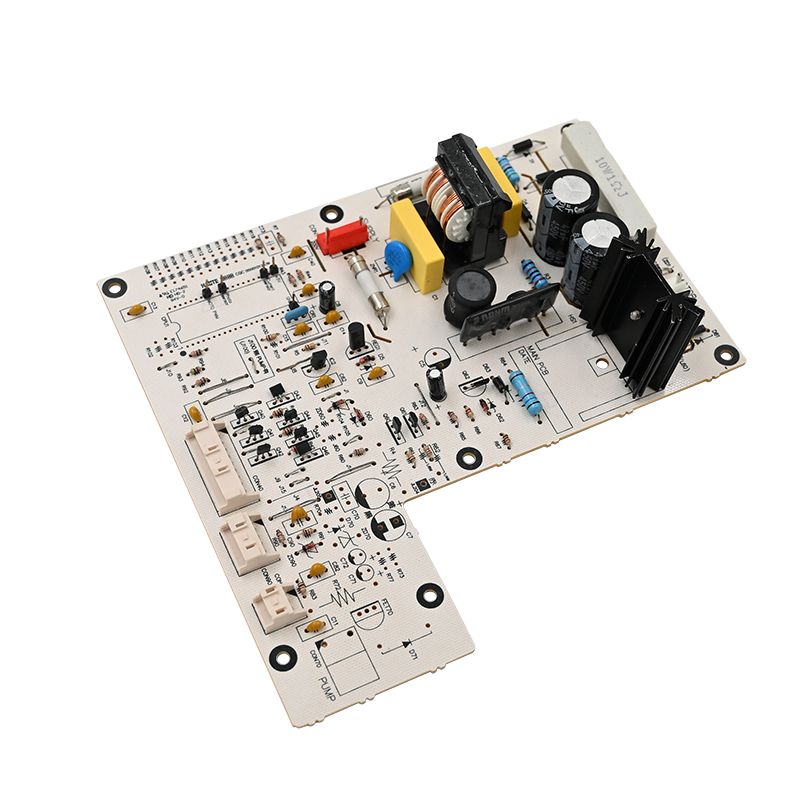

PCBA پلوپز (مجمع برد مدار چاپی) جزء الکترونیکی یک پلوپز است که از یک برد مدار، قطعات الکترونیکی و کانکتورها تشکیل شده است. وظیفه کنترل عملکردهای مختلف پلوپز مانند کنترل دما، زمان پخت و سایر تنظیمات مربوطه را بر عهده دارد. PCBA معمولاً از یک میکروکنترلر که مغز پلوپز است و همچنین سایر اجزا از جمله سنسورها، سوئیچ ها و رله ها تشکیل شده است. PCBA در ارتباط با سایر اجزای مکانیکی و الکتریکی پلوپز کار می کند تا اطمینان حاصل شود که برنج هر بار به طور یکنواخت و عالی پخته می شود.

Unixplore یک مرحله ای را ارائه می دهدکلید در دستخدمات برای شماEMSومونتاژ PCBپروژه ها. برای ساختمان هیئت مدیره خود با ما تماس بگیرید، ما می توانیم در عرض 24 ساعت پس از دریافت شما، یک پیشنهاد قیمت گذاری کنیم.فایل Gerberولیست BOM!

پلوپز PCBA ساخت

* فایل Gerber و لیست BOM توسط مشتری ارائه شده است
* PCB خالی ساخته شده، قطعات خریداری شده توسط ما
* PCB با قطعات کاملاً مونتاژ شده بسازید
* 100٪ عملکرد تست شده قبل از حمل و نقل خوب است
* فرآیند تولید بدون سرب، مطابق با RoHS
* تحویل سریع، با بسته مستقل ESD
* خدمات تولید الکترونیکی یک مرحله ای برای طراحی PCB، طرح PCB، ساخت PCB، تهیه قطعات، مونتاژ PCB SMT و DIP، برنامه نویسی IC، تست عملکرد، بسته بندی و تحویل

قابلیت مونتاژ PCB و PCB Unixplore

پارامتر	قابلیت
لایه های	1-40 لایه
نوع مونتاژ	از طریق سوراخ (THT)، نصب سطحی (SMT)، مختلط (THT+SMT)
حداقل اندازه کامپوننت	0201 (01005 متریک)
حداکثر اندازه کامپوننت	2.0 اینچ × 2.0 اینچ × 0.4 اینچ (50 میلی متر × 50 میلی متر در 10 میلی متر)
انواع بسته های کامپوننت	BGA، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP و غیره.
حداقل گام پد	0.5 میلی متر (20 میلی) برای QFP، QFN، 0.8 میلی متر (32 میلی) برای BGA
حداقل عرض ردیابی	0.10 میلی متر (4 میل)
حداقل پاکسازی ردیابی	0.10 میلی متر (4 میل)
حداقل اندازه مته	0.15 میلی متر (6 میل)
حداکثر اندازه تخته	18 اینچ 24 اینچ (457 میلی متر در 610 میلی متر)
ضخامت تخته	0.0078 اینچ (0.2 میلی متر) تا 0.236 اینچ (6 میلی متر)
مواد تخته	CEM-3، FR-2، FR-4، High-Tg، HDI، آلومینیوم، فرکانس بالا، FPC، Rigid-Flex، Rogers و غیره.
پایان سطح	OSP، HASL، Flash Gold، ENIG، Gold Finger و غیره
نوع خمیر لحیم کاری	سرب دار یا بدون سرب
ضخامت مس	0.5 اونس - 5 اونس
فرآیند مونتاژ	لحیم کاری مجدد، لحیم کاری موجی، لحیم کاری دستی
روش های بازرسی	بازرسی نوری خودکار (AOI)، اشعه ایکس، بازرسی بصری
روش های تست در خانه	تست عملکرد، تست پروب، تست پیری، تست دمای بالا و پایین
زمان چرخش	نمونه برداری: 24 ساعت تا 7 روز، اجرا انبوه: 10 - 30 روز
استانداردهای مونتاژ PCB	ISO9001:2015; ROHS، UL 94V0، IPC-610E کلاس ll

سرویس EMS ارزش افزوده Unixplore

● سرویس پیش برنامه نویسی آی سی با فایل در فرمتHEX,ELFوصندوقچه.
● دستگاه تست عملکرد پلوپز PCBA که مطابق با نیازهای آزمایش مشتری سفارشی شده است
● خدمات جعبه سازی شامل قالب پلاستیکی و فلزی و تولید قطعات
● پوشش منسجم شامل پوشش لاک انتخابی، گلدان رزین اپوکسی
● دسته سیم و مونتاژ کابل
● مونتاژ محصول نهایی شامل جعبه، صفحه نمایش، سوئیچ غشایی، برچسب زدن و بسته بندی کارتن سفارشی یا جعبه خرده فروشی.
● تست های شخص ثالث مختلف برای PCBA در صورت درخواست در دسترس هستند
● کمک گواهی محصول

روش تولید PCBA
