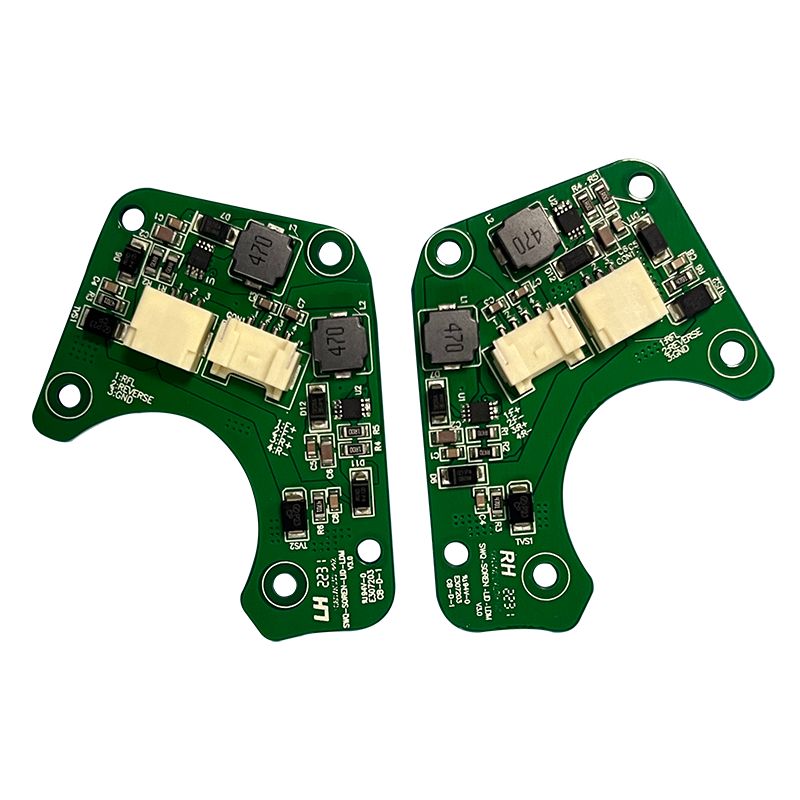

متمایز کننده اصلی برای PCBA ماشین RC

همه طرح های PCBA ماشین RC به یک اندازه عمل نمی کنند. شش عامل تفاوت واقعی را ایجاد می کند.

مرحله محرک موتور -- جایی که اکثر طرح ها شکست می خورند

تفاوت ساز: PCBA ماشین RC درجه یک سرگرمی از درایورهای MOSFET سمت بالا و پایین جداگانه با زمان مرده قابل برنامه ریزی استفاده می کند. تخته‌های اسباب‌بازی از آی‌سی‌های نیمه پل یکپارچه استفاده می‌کنند که در ۲ دقیقه استفاده در خارج از جاده بیش از حد گرم می‌شوند.

حساسیت و انتخاب گیرنده رادیویی

تفاوت ساز: PCBA ماشین RC با کیفیت شامل یک LNA جداگانه (تقویت کننده کم نویز) قبل از آی سی گیرنده است. این افزایش 15 دسی بل را بدون نویز کاهش می دهد و امکان کنترل در 300+ متر را فراهم می کند.

تفاوت های مهم مدیریت انرژی

پایداری ولتاژ تحت بار موتور تعیین می کند که PCBA ماشین RC در حین شتاب گیری سخت دوباره تنظیم شود.

ورودی و تنظیم باتری

تفاوت بحرانی: MCU روی PCBA ماشین RC باید در زمان توقف موتور که ولتاژ باتری را از 8.4 ولت به 5.0 ولت به مدت 10 میلی ثانیه کاهش می دهد، زنده بماند. از یک باک بوست یا یک بانک خازن بزرگ (1000 µF low-ESC) روی ریل 5 ولت استفاده کنید.

عملکرد BEC (مدار حذف کننده باتری).

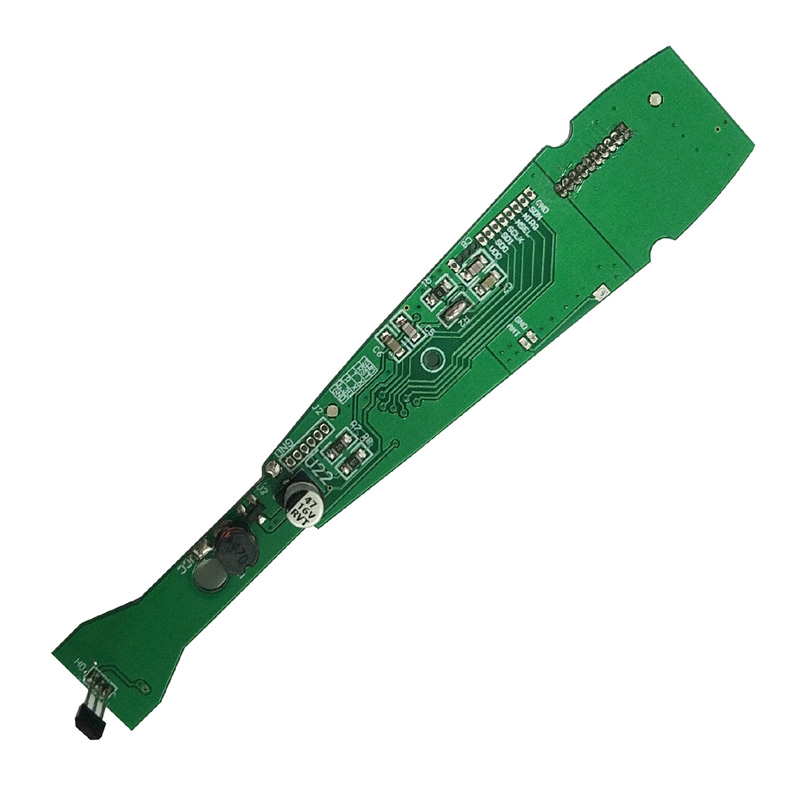

تفاوت های چیدمان و محافظ

PCBA ماشین RC داخل یک شاسی پلاستیکی با موتورها، سیم ها و چرخ دنده های چرخان کار می کند. سر و صدا همه جا هست

تکنیک های جداسازی نویز

تفاوت ساز: یک PCBA ماشین RC با کیفیت بخش RF را در یک جزیره زمینی جداگانه متصل به زمین اصلی در یک نقطه نزدیک ترمینال منفی باتری قرار می دهد.

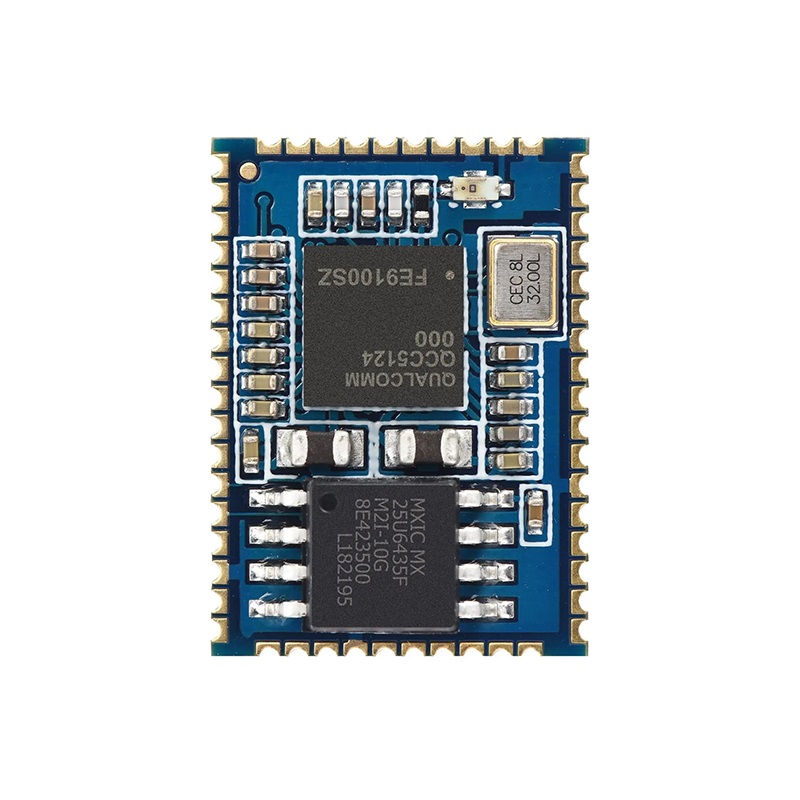

قرارگیری کریستال و نوسانگر

- کریستال 27 مگاهرتز (یا TCXO برای 2.4 گیگاهرتز) را حداقل 15 میلی متر از سیم های موتور نگه دارید

- هیچ اثر دیجیتالی در زیر کریستال وجود ندارد

- حلقه محافظ زمین در اطراف اسیلاتور (از طریق دوخت هر 2 میلی متر)

- خازن های بار مطابق با مشخصات کریستالی (5± pF)

تفاوت های میان افزار و حلقه کنترل

سخت افزار به تنهایی تفاوتی ایجاد نمی کند. الگوریتم کنترل خودروهای پاسخگو را از خودروهای کند جدا می کند.

منحنی های دریچه گاز و فرمان

پیاده سازی: MCU PCBA ماشین RC باید حلقه های PID را با حداقل 1 کیلوهرتز اجرا کند. حلقه های 100 هرتز تاخیر قابل توجهی ایجاد می کنند. از یک Cortex-M4 یا مشابه آن با سخت افزار multiply-accumulate استفاده کنید.

Failsafe و Telemetry

- از دست دادن سیگنال ایمن نیست- بعد از 0.5 ثانیه بدون بسته شدن گاز، دریچه گاز را صفر کنید

- باتری کم خرابی- دریچه گاز را تا 50 درصد در 6.0 ولت کاهش دهید، در 5.5 ولت قطع کنید

- تله متری اختیاری- ولتاژ باتری، دمای موتور، RSSI به فرستنده ارسال می شود

PCBA ماشین RC باکیفیت در سخت افزار (مقایسه کننده جداگانه) و نه فقط در نرم افزار، ایمن را اجرا می کند. اگر MCU قفل شود، سخت افزار دریچه گاز را به صفر می رساند.

تلورانس های تولید و تست

تولید انبوه تفاوت ها را آشکار می کند. تلورانس های تنگ عملکرد ثابتی را ایجاد می کند.

مشخصات مهم تولید

پروتکل تست عملکردی

هر PCBA ماشین RC باید:

1. تست موتور بدون بار-- جریان < 1A، بدون ناله قابل شنیدن

2. تست استال-- 30 آمپر به مدت 2 ثانیه، بدون خاموش شدن حرارتی

3. تست برد-- 100 متر در زمین باز با آنتن پایین

4. تست تداخل- 10 برد را به طور همزمان اجرا کنید، بدون برخورد کانال

سوالات متداول -- سوالات متداول در مورد تفاوت PCBA ماشین RC

Q1: چرا برخی از طرح های PCBA ماشین RC پس از تصادف جفت شدن را از دست می دهند، در حالی که برخی دیگر اینطور نیستند؟

الف:تفاوت فشار مکانیکی بر روی نوسانگر کریستالی است. تصادفی که ماشین را متوقف می کند ناگهان یک پالس کاهش سرعت 200 تا 500 گرم ایجاد می کند. این شوک فرکانس رزونانس کریستال کوارتز را به دو صورت تغییر می دهد:

تغییر فرکانس از استرس مکانیکی- خالی کریستالی به طور موقت تحت نیروی G تغییر شکل می دهد و فرکانس تشدید موازی آن را تا 150 ppm تغییر می دهد. اگر PLL گیرنده نتواند این جابجایی را ردیابی کند (اکثر طرح‌های کم‌هزینه دارای محدوده عکسبرداری 50 ppm هستند)، PCBA ماشین RC قفل را از دست می‌دهد و هرگز دوباره به دست نمی‌آید زیرا کریستال تغییر شکل یافته اکنون یک افست دائمی دارد.

ریز شکستگی های مفصل لحیم کاری-- کریستال های کوچک HC-49S (متداول در اسباب بازی RC) دارای جعبه های فلزی سنگین هستند. تحت فشار 500 G، اینرسی بدنه بر اتصالات لحیم کاری فشار می آورد. یک میکرو ترک که از بازرسی بصری عبور می کند، تماس متناوب ایجاد می کند. PCBA ماشین RC روشن می شود (کریستال با لرزش کم کار می کند) اما به محض لرزش موتور از کار می افتد.

راه حل در PCBA ماشین RC با کیفیت:

- به جای کوارتز از یک اسیلاتور MEMS (SiTime یا مشابه) استفاده کنید. دستگاه های MEMS 50000 گرم دوام می آورند و انرژی کمتری مصرف می کنند.

- اگر کوارتز اجباری است، از بسته بندی سرامیکی 3.2×2.5 میلی متری (نه HC-49S) با لحیم کاری چهار نقطه استفاده کنید.

- اپوکسی underfill را زیر اسیلاتور اضافه کنید (یک مهره 0.5 میلی متری در دو لبه ضربه را جذب می کند).

یک PCBA ماشین RC که به خوبی طراحی شده است، از سقوط های مکرر 1 متری روی بتن بدون از دست دادن اتصال جان سالم به در می برد. با انداختن ماشین مونتاژ شده 20 بار از ارتفاع 1 متری تست کنید و سپس برد را بررسی کنید. طرح های ارزان قیمت در دراپ 3 یا 4 شکست می خورند.

Q2: چگونه پیکربندی درایو گیت MOSFET بر عملکرد PCBA ماشین RC در دریچه گاز جزئی تأثیر می گذارد؟

الف:دریچه گاز جزئی (10--40% چرخه کاری) جایی است که اکثر طرح های PCBA ماشین RC نقاط ضعف خود را نشان می دهند. دو پارامتر درایو گیت غالب است:

شارژ دروازه و فلات میلر- هنگامی که یک ماسفت در گاز جزئی سوئیچ می کند، زمان بیشتری را در ناحیه خطی (فلات میلر) که در آن Rds(روشن) هنوز به دست نیامده است، می گذراند. یک ماسفت با شارژ کل گیت بالا (Qg > 50 nC) برای روشن شدن کامل 200-300 ns طول می کشد. در 10% دریچه گاز (20 کیلوهرتز PWM، 5 میکرو ثانیه به موقع)، ماسفت فقط برای 4.7 میکروثانیه به طور کامل بهبود یافته است. 300 ns باقی مانده در ناحیه خطی گرما را به صورت (I × V) پراکنده می کند. در 20 آمپر، این 20 آمپر × 6 ولت = 120 وات برای 300 ns در هر سیکل است - برای بالا بردن دمای محل اتصال 40 درجه سانتیگراد بالاتر از محیط در 30 ثانیه کافی است.

مقدار مقاومت دروازه- طرح‌های PCBA ماشین RC اسباب‌بازی از یک مقاومت دروازه 100 اهم برای سادگی استفاده می‌کنند. این باعث ایجاد 500 ns زمان افزایش می شود. طرح‌های باکیفیت از مقاومت‌های روشن و خاموش جداگانه استفاده می‌کنند: روشن شدن 10 اهم (سریع) و خاموش شدن 100 اهم (آهسته‌تر برای کاهش زنگ). این زمان افزایش 100 ns را تولید می کند که به طور چشمگیری تلفات منطقه خطی را کاهش می دهد.

تفاوت اندازه گیری- با اجرای PCBA ماشین RC با دریچه گاز 25% روی یک دینامومتر به مدت 10 دقیقه تست کنید. یک طراحی ضعیف دمای موتور 90 درجه سانتیگراد و کیس ماسفت 110 درجه سانتیگراد را نشان می دهد. طراحی با کیفیت (موسفت های Qg کم، مقاومت های دروازه جداگانه) موتور را در دمای 60 درجه سانتی گراد، ماسفت در دمای 70 درجه سانتی گراد اجرا می کند. برد کولر 5× بیشتر دوام می آورد.

Q3: تفاوت در طراحی آنتن بین PCBA ماشین RC 100 متری و نسخه 300 متری چیست؟

الف:سه عنصر طراحی آنتن با استفاده از همان قدرت فرستنده 2.4 گیگاهرتز (محدودیت قانونی 100 مگاوات) اختلاف 200 متری را ایجاد می کنند:

نوع آنتن و کارایی آن- یک آنتن ردیابی PCB (معکوس-F) روی یک برد استاندارد 1.6 میلی متری FR-4 بازدهی 40-50٪ (3- تا -4 dBi) را به دست می آورد. همان PCBA ماشین RC با تک قطبی موج خارجی 1/4 (سیم 31 میلی متر) بازده 70-80٪ (-1.5 dBi) را به دست می آورد. یک آنتن تراشه سرامیکی (به عنوان مثال، Johanson 2450AT18) با شبکه تطبیق تنظیم شده به بازده 60 تا 65 درصد می رسد. برای برد 300 متری، از آنتن تک قطبی استفاده کنید که به صورت عمودی قرار گرفته است (در داخل شاسی سیم پیچ نباشد).

اندازه هواپیمای زمینی- سطح زمین آنتن (مقابله) باید حداقل λ/4 (31 میلی متر) طول داشته باشد. طرح‌های PCBA ماشین RC با کیفیت، سطح زمین جامد 35×40 میلی‌متر را در زیر بخش RF نگه می‌دارند. تخته‌های اسباب‌بازی آنتن را نزدیک باتری یا موتور قرار می‌دهند و سطح زمین مؤثر را به 15 میلی‌متر کاهش می‌دهند. این آنتن را روی 2.45 گیگاهرتز تنظیم می کند - رزونانس واقعی به 2.6 گیگاهرتز تغییر می کند و 10 دسی بل حساسیت را از دست می دهد.

امپدانس خط تغذیه- یک آنتن تک قطبی به یک خط انتقال 50Ω از آی سی RF به نقطه تغذیه آنتن نیاز دارد. این به معنای یک ردی به عرض 1.5 میلی متر بر روی 1.6 میلی متر FR-4 (ریز نوار) ​​با صفحه زمین پیوسته در زیر آن است. PCBA ماشین RC با کیفیت از یک ردیاب 50Ω با گذرگاه های زمینی در دو طرف استفاده می کند. تخته‌های اسباب‌بازی آنتن را از طریق یک ردی به طول 10 میلی‌متر و 0.3 میلی‌متر (120Ω) با شکاف‌هایی در سطح زمین هدایت می‌کنند - ایجاد عدم تطابق امپدانس که 40 درصد از توان ارسالی را منعکس می‌کند.

تأیید- از تامین کننده PCBA خود یک نمودار اسمیت بخواهید که امپدانس آنتن را در 2.45 گیگاهرتز نشان می دهد. یک طراحی خوب 50Ω ± 5Ω را نشان می دهد. طراحی ضعیف 30Ω یا 80Ω را نشان می دهد. آن اندازه گیری واحد، تفاوت برد را دقیق تر از هر شبیه سازی پیش بینی می کند.

جدول مقایسه -- Toy vs Hobby RC Car PCBA

PCBA ماشین RC برتر مربوط به قطعات گران قیمت نیست. این در مورد درایو گیت صحیح، طراحی مناسب آنتن، سخت افزار ایمن خرابی و تحمل های تولید محدود است. روی تلفات سوئیچینگ ماسفت و اندازه صفحه زمین RF تمرکز کنید -- این دو ناحیه بیشترین تفاوت را در رانندگی در دنیای واقعی ایجاد می کنند.
