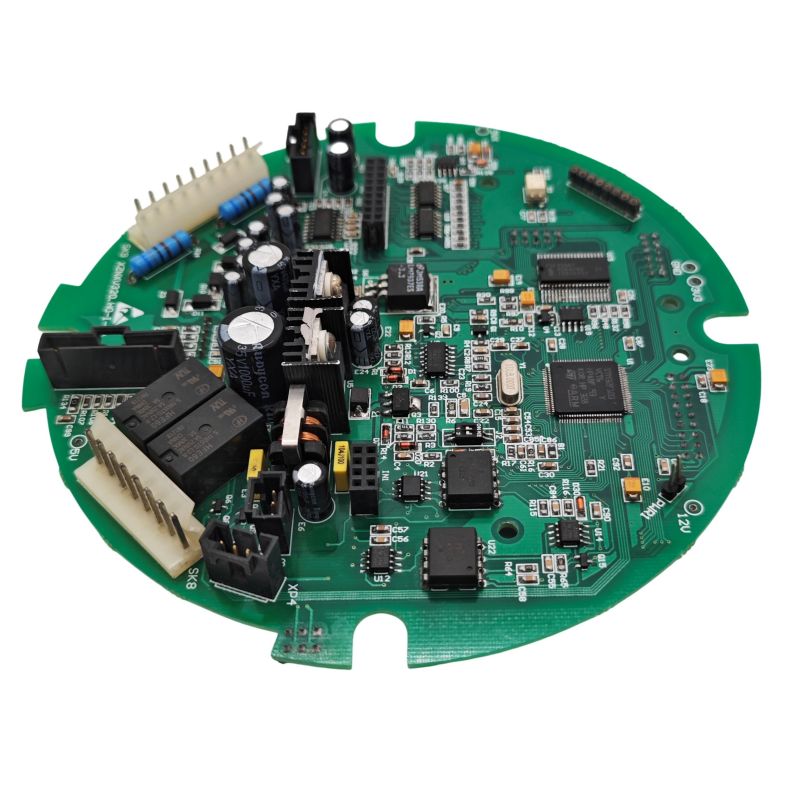

PCBA سروو RC

Unixplore Electronics— با 20 سال تجربه سیستم های تعبیه شده و طراحی PCB، الگوهای خرابی یکسانی را به طور مکرر مشاهده کرده ایم: خطوط برق پر سر و صدا، جداسازی ناکافی، و مسیریابی نادرست PWM. راه‌حل‌های PCBA سروو ما بر اساس مشخصات مهندسی، قوانین طرح‌بندی و روش‌های آزمایشی ساخته شده‌اند که طراحان حرفه‌ای واقعاً از آنها در تولید استفاده می‌کنند.

چه به یک برد درایور مستقل نیاز داشته باشید، چه به یک سروو کنترلر چند کاناله یا یک برد کنترل داخلی داخلی، Unixplore Electronics قابل اعتماد و ضد نویز ارائه می کند.PCBAکه در هر دو محیط سرگرمی RC و رباتیک صنعتی اجرا می شود.

آنچه ما ارائه می دهیم:

• طراحی کامل سروو PCBA (شماتیک + طرح بندی) در Altium، KiCad یا فرمت دلخواه شما
• نمونه سازی با آزمایش عملکردی (بار، ریپل، گزارش های حرارتی)
• تولید حجم با منبع یابی قطعات و مونتاژ SMT
• بررسی طراحی و مشاوره تجزیه و تحلیل شکست

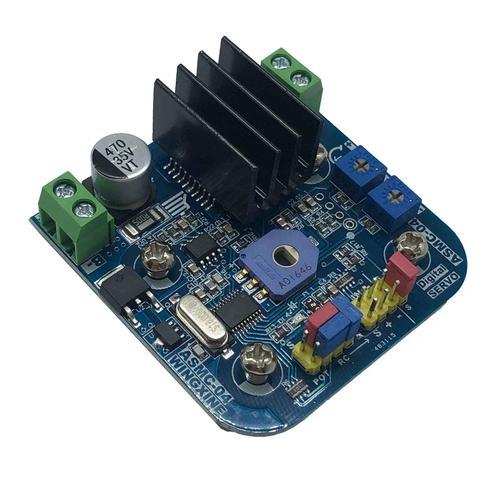

کاری که یک RC Servo PCBA باید انجام دهد

یک PCBA سروو RC (خواه یک برد درایور مستقل یا یک برد کنترل داخلی سروو) سه عملکرد اساسی را انجام می دهد:

• تولید یا دریافت سیگنال PWM:پالس های کنترلی (1ms به 2ms در 50Hz) را به دستورات موقعیت تبدیل می کند.
• توزیع برق:5 یا 6 ولت تمیز را به سروو موتور و آی سی کنترل تحویل می دهد.
• پردازش بازخورد:پتانسیومتر داخلی را برای بررسی موقعیت و بستن حلقه کنترل می خواند.

طراحی‌های با قابلیت اطمینان بالا همچنین شامل سنجش جریان برای تشخیص اضافه بار و ایزوله‌سازی نوری برای ایمنی نویز می‌شوند.

مشخصات فنی اصلی

پارامترهای زیر استانداردهای صنعتی را برای طرح های PCBA کنترل سروو RC نشان می دهد. این موارد برای بردهای اختصاصی درایور سروو و مجموعه‌های PCBA گیرنده یکپارچه اعمال می‌شود.

مشخصات برق ورودی

مشخصات سیگنال کنترل

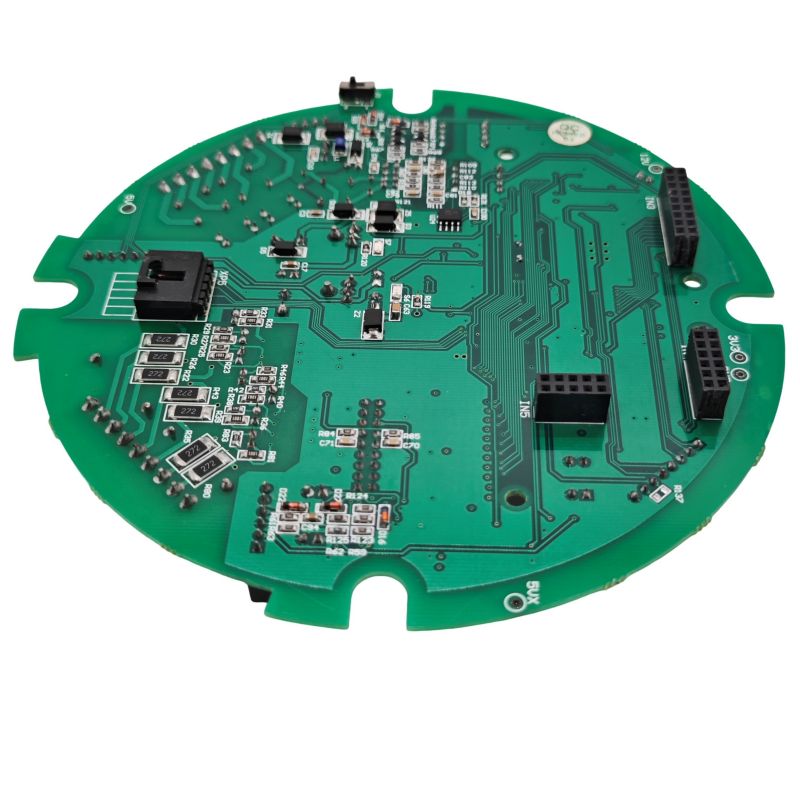

اجزای PCBA سروو داخلی (داخل سروو)

یک سروو استاندارد RC حاوی یک PCBA کوچک با این اجزا است:

قوانین چیدمان PCBA برای قابلیت اطمینان سروو RC

در Unixplore Electronics، ما می دانیم که اکثر خرابی های سروو RC از PCB منشا می گیرند. ما از این 8 قانون پیروی می کنیم تا از عملکرد قابل اعتماد در هر طرحی که ارائه می کنیم اطمینان حاصل کنیم.

1. توزیع نیرو: زمین گیری ستاره

• هرگز زمین زنجیر مروارید. هر زمین سروو باید مستقیماً به نقطه زمین منبع تغذیه برگردد.
• منبع تغذیه و سیگنال جدا. در طرح‌های PCBA چند سرو، صفحه زمین را تقسیم کرده و در یک نقطه نزدیک ورودی باتری وصل کنید.
• عرض ردیابی برای برق: برای جریان پیوسته 1.5 آمپر، از حداقل 1.5 میلی متر عرض ردیابی با 1 اونس مس استفاده کنید.

2. جداسازی قرار دادن خازن

سروو موتورها نویز الکتریکی قابل توجهی تولید می کنند. یک سروو معمولی می تواند تا 200 میلی ولت نویز پیک به پیک را در خط تغذیه 5 ولت تولید کند.

جداسازی مورد نیاز در هر کانکتور سروو:

• خازن الکترولیتی 100μF تا 470μF (هجوم موتور را کنترل می کند)
• خازن سرامیکی 100nF (فیلتر نویز فرکانس بالا)
• خازن ها را در فاصله 10 میلی متری پایه های سروو پاور قرار دهید

ظرفیت حجمی برای کل PCBA: یک خازن بزرگ (1000µF تا 4700µF) در ورودی برق اصلی اضافه کنید. با شروع همزمان چند سروو از قهوه ای شدن پوست جلوگیری می کند.

3. مسیریابی سیگنال PWM

• ردپای PWM را کوتاه و مستقیم نگه دارید. ردهای طولانی به عنوان آنتن برای نویز عمل می کنند.
• از اجرای ردیابی PWM به موازات سیم های برق خودداری کنید. در صورت لزوم از تقاطع 90 درجه استفاده کنید.
• یک مقاومت سری 100 تا 470 اهم روی پین خروجی PWM اضافه کنید. این جریان را در شرایط خطا محدود می کند و زنگ زدن را کاهش می دهد.

4. طرح کانکتور سروو

کانکتور سروو 3 پین استاندارد (سیگنال، VCC، زمین) به فاصله خاصی نیاز دارد:

• فاصله پین: 2.54 میلی متر (0.1 اینچ) یا 2.7 میلی متر (تراکم بالا)
• ضخامت PCB برای بلوک اتصال: 1.2 میلی متر تا 1.6 میلی متر
• محل پین سیگنال: معمولاً پین داخلی (پین 2 از 3)
• توالی نیرو: GND باید قبل از درج VCC متصل شود

برای طراحی‌های با چگالی بالا، فاصله 2.7 میلی‌متری بین کانکتورهای سروو امکان طرح‌بندی فشرده را فراهم می‌کند و در عین حال اتصالات قابل اعتماد را حفظ می‌کند.

5. تنظیم ولتاژ برای کنترل MCU

• اگر منبع تغذیه همان سرووها را تامین می کند، از LDO جداگانه برای MCU استفاده کنید. افزایش جریان سروو باعث کاهش ولتاژ می شود که می تواند میکروکنترلر را ریست کند.
• تنظیم کننده پیشنهادی: 5 ولت یا 3.3 ولت LDO با حداقل ظرفیت 200 میلی آمپر و خازن های ورودی/خروجی 1 µF.
• دیود حفاظتی: برای محافظت در برابر قطبیت معکوس، یک دیود 1N4007 یا Schottky را روی ورودی اضافه کنید.

6. کاهش نویز در موتور (برای طراحی PCBA سروو داخلی)

اگر یک PCBA طراحی می کنید که داخل یک سروو قرار می گیرد، سرکوب صدا را مستقیماً در پایانه های موتور اضافه کنید:

• خازن سرامیکی 100nF که مستقیماً روی پایانه های موتور لحیم شده است.
• برای محافظت بیشتر، خازن منفی را به محفظه موتور وصل کنید (تا 200 میلی ولت نویز را کاهش می دهد).
• اختیاری: برای محیط‌های با نویز شدید، دانه‌های فریت را روی سرنخ‌های موتور اضافه کنید.

7. سنجش جریان برای تشخیص اضافه بار

طراحی های پیشرفته Servo PCBA شامل نظارت بر جریان است:

• مقاومت شنت: 0.1Ω تا 0.5Ω، تحمل 1% - ایجاد ولتاژ متناسب با جریان
• تقویت کننده دیفرانسیل: بهره 10 تا 20 - ولتاژ شنت را تا سطح قابل اندازه گیری تقویت می کند.
• ورودی ADC: حداقل 10 بیت - داده های فعلی را برای کنترل MCU تغذیه می کند

یک شنت 100mΩ 50mV در 500mA و 150mV در 1.5A تولید می کند. با تقویت کننده 5 برابری، این ولتاژ 250 تا 750 میلی ولت می شود که برای ورودی های ADC 3.3 ولت مناسب است.

8. عایق و حفاظت مکانیکی

بردهای داخلی سروو PCBA باید از نظر فیزیکی محافظت شوند:

• نوار عایق: نوار الکتریکی را بین PCBA و محفظه سروو فلزی قرار دهید. این از برخورد اتصال کوتاه اتصالات لحیم کاری یا سرنخ های قطعات به کیس جلوگیری می کند.
• پوشش منسجم: برای کاربردهای در فضای باز یا با رطوبت بالا، برای جلوگیری از خوردگی، روکش اکریلیک را اضافه کنید.

تولید سیگنال کنترل (ملاحظات کد MCU)

تولید PWM مناسب برای عملکرد بدون لرزش بسیار مهم است. در اینجا پارامترهای کلیدی وجود دارد:

پیکربندی PWM

کد MCU مثال شبه کد

// محاسبه چرخه کار برای پالس 1500µs
    // دوره PWM = 20 میلی ثانیه، ساعت = 1 مگاهرتز پیش مقیاس کننده را فرض می کند

    pulse_width_us = 1500
    period_counts = 20000 // 20ms در میکروثانیه
    duty_counts = پالس_عرض_ما
    set_pwm_duty (تعداد_وظیفه)

هنگام آزمایش، از یک اسیلوسکوپ برای تأیید سیگنال PWM استفاده کنید. لبه سقوط پالس سروو را برای خواندن موقعیت تحریک می کند.

حالت‌ها و رفع خطاهای رایج

نکته مهم در مورد تعویض برق:هرگز خط زمین سروو را تغییر ندهید تا خاموش شود. هنگامی که زمین باز می شود، سروو همچنان می تواند از طریق خط سیگنال PWM یا مسیرهای دیگر برق دریافت کند که منجر به عملکرد ولتاژ پایین 3.2 ولت و رفتار نامنظم می شود. همیشه خط VCC را با استفاده از ماسفت یا رله کانال P تغییر دهید.

سوالات متداول RC Servo PCBA

در زیر سه سوال فنی وجود دارد که اغلب از مهندسان رباتیک و طراحان سیستم RC دریافت می کنیم.

Q1: چرا سرووهای من وقتی آنها را از PCBA سفارشی خود با ESP32 یا Arduino کنترل می‌کنم به‌طور تصادفی تکان می‌خورند؟

الف:تقریباً مطمئناً مشکل نویز برق دارید. در اینجا دنباله تشخیصی است که ما در Unixplore Electronics توصیه می کنیم:

مرحله 1- منبع تغذیه را با اسیلوسکوپ بررسی کنید: در حالی که سروو در حال حرکت است، خط 5 ولت را مستقیماً در کانکتور سروو اندازه گیری کنید. اگر بیش از 200 میلی ولت ریپل (پیک به پیک) مشاهده کردید، جداسازی شما کافی نیست.

مرحله 2— اضافه کردن ظرفیت حجیم: یک خازن الکترولیتی 1000μF تا 4700μF را در سرتاسر پایانه های ورودی برق قرار دهید. سروو موتورها هنگام شروع به حرکت، جریان های هجومی بالایی (3-10× جریان جاری) می کشند. بدون خازن حجیم، ولتاژ به زیر 4 ولت می‌رسد و باعث می‌شود آی سی کنترل مجددا تنظیم شود یا رفتار نامنظم داشته باشد.

مرحله 3- جدا کردن برق MCU از برق سروو: بدترین طرح ها MCU و سرووها را از یک تنظیم کننده ولتاژ اجرا می کنند. از دو تنظیم کننده جداگانه استفاده کنید:

• یک LDO 5V/500mA برای MCU و منطق.
• منبع 5V/3A جداگانه (یا اتصال مستقیم باتری) برای سرووها.

مرحله 4- جداسازی را در هر کانکتور سروو اضافه کنید: یک خازن الکترولیتی 100µF و یک خازن سرامیکی 100nF را مستقیماً روی پین‌های VCC و GND هر کانکتور سروو قرار دهید. خازن سرامیکی صدای فرکانس بالا را از برس های موتور فیلتر می کند. الکترولیت، نوک های جریان فرکانس پایین را کنترل می کند.

مرحله 5- کیفیت سیگنال PWM خود را بررسی کنید: از یک اسیلوسکوپ برای مشاهده پین ​​PWM استفاده کنید. اگر در لبه‌های بالارونده یا پایین‌روی زنگ (بیش از حد) می‌بینید، یک مقاومت سری 100Ω را در پین MCU اضافه کنید. این سیگنال را ضعیف می کند و از تحریک نادرست جلوگیری می کند.

نتیجه نهایی:90٪ از مشکلات سروو جیتر مربوط به قدرت است، نه مربوط به کد. ابتدا توزیع برق را اصلاح کنید.

Q2: چگونه می توانم PCBA طراحی کنم که چندین سروو (8 تا 16 کانال) را بدون برون اوت کنترل کند؟

الف:این نیاز به بودجه بندی دقیق قدرت و برنامه ریزی چیدمان دارد. در اینجا رویکرد مهندسی برای PCBA سروو کنترلر 16 کاناله است.

مرحله 1- محاسبه توان کل مورد نیاز:

• هر سروو استاندارد 200 میلی آمپر تا 500 میلی آمپر در طول کار معمولی می کشد.
• حداکثر جریان استال می تواند به 1.5 تا 3 آمپر در هر سروو برسد.
• برای 16 سروو: 16 × 1.5A = 24A حداکثر کشش پتانسیل.

مرحله 2- طراحی توزیع برق:

• ورودی برق اصلی: از منبع تغذیه 5 ولت تا 6 ولت با حداقل 30 آمپر استفاده کنید.
• کانکتور ورودی: XT60 یا ترمینال پیچ (نه یک هدر 2 پین کوچک).
• ردپای برق اصلی: عرض 8 تا 10 میلی متر با مس 2 اونس یا از یک صفحه برق اختصاصی در لایه 2 استفاده کنید.
• میله های اتوبوس: برای جریان های بالاتر از 15 آمپر، میله های اتوبوس مسی را اضافه کنید یا از سیم کشی خارجی استفاده کنید.

مرحله 3- اجرای توزیع مرحله ای توان:

• مسیرهای ضخیم قدرت (5 میلی متر +) را به یک نقطه توزیع مرکزی هدایت کنید.
• از آن نقطه، ردهای 1.5 میلی متری جداگانه را روی هر کانکتور سروو اجرا کنید.
• در هر کانکتور سروو یک خازن 470 µF اضافه کنید (خازن توزیع شده، نه فقط یک درپوش بزرگ در ورودی).

مرحله 4- از جداسازی اپتو برای خطوط سیگنال (پیشرفته) استفاده کنید:

• برای محیط های صنعتی یا پر نویز، سیگنال های PWM را با استفاده از کوپلرهای نوری (مانند 4N35 یا PC817) ایزوله کنید.
• این مانع از جفت شدن صدای موتور به MCU و ایجاد ریست می شود.
• طرح های ایزوله به حوزه های قدرت جداگانه (سمت MCU و سمت سروو) نیاز دارند.

مرحله 5- اضافه کردن محدودیت جریان یا شروع نرم:

• از ماسفت با مدار شروع نرم استفاده کنید تا توان سروو را بین 10 تا 50 میلی ثانیه افزایش دهید.
• این از هجوم اولیه از هر 16 سروو جلوگیری می کند تا منبع را از بین نبرد.
• روش دیگر، سرووها را به ترتیب (5 میلی ثانیه تاخیر بین هر کدام) روشن کنید.

مرحله 6- توصیه پشته لایه PCB برای بیش از 16 کانال:

• لایه 1: سیگنال (PWM، بازخورد)
• لایه 2: صفحه زمین (ریزش جامد)
• لایه 3: هواپیمای برق (5 ولت یا Vservo)
• لایه 4: سیگنال یا زمین ثانویه

این پشته مساحت حلقه را به حداقل می رساند و EMI بین کانال ها را کاهش می دهد.

Q3: آیا می توانم از همان طرح PCBA برای مارک های مختلف سروو (Futaba، Hitec، Spektrum، عمومی) استفاده کنم؟

الف:بله، با سه ملاحظات سازگاری مهم.

ملاحظه 1- استانداردهای سیگنال PWM سازگار هستند: همه سرووهای RC از همان استاندارد PWM 50 هرتز با پالس‌های 1 تا 2 میلی‌ثانیه استفاده می‌کنند. منطق تولید PWM PCBA شما به صورت جهانی کار می کند.

ملاحظه 2- نیازهای برق به طور قابل توجهی متفاوت است:

PCBA شما باید برای بالاترین سرووی فعلی که قصد استفاده از آن را دارید طراحی شده باشد. طراحی برای پیک 2 آمپر پیوسته و 5 آمپر در هر کانال برای پوشش بیشتر سرووهای استاندارد و با گشتاور بالا.

ملاحظه 3- سازگاری رابط:

• اکثر سرووها از یک هدر زن استاندارد 3 پین با فاصله 2.54 میلی متر (0.1 اینچ) استفاده می کنند.
• مکان پین سیگنال بر اساس برند متفاوت است:
  • Futaba: سیگنال داخلی ترین پین است (پایه 2)
  • Hitec و Spektrum: سیگنال بسته به مدل، پایه 1 یا پایه 3 است
• PCBA خود را با پایه های مشخص (S، +، –) طراحی کنید. از یک هدر نر 3 پین (مانند یک کابل فرمت استاندارد سروو) استفاده کنید تا هر سروو بتواند مستقیماً وصل شود.

ملاحظه 4— PCBA سروو داخلی (داخل سروو) قابل تعویض نیست: اگر PCBA داخلی را طراحی می کنید که داخل محفظه سروو قرار می گیرد (به جای برد کنترل اصلی)، این مخصوص برند است. سرووهای مختلف متفاوت هستند:

• مقادیر مقاومت پتانسیومتر (5kΩ در مقابل 10kΩ)
• اندازه موتور و رتبه بندی فعلی
• محل سوراخ های نصب مکانیکی
• ابعاد کیس

برای طراحی PCBA داخلی، نسخه اصلی را مهندسی معکوس کنید یا مشخصات دقیق آن مدل سروو را بدست آورید. برای طرح‌های PCBA درایور خارجی (بردی که به کانکتورهای سروو استاندارد متصل می‌شود)، سازگاری در همه مارک‌های اصلی RC عالی است.

تست RC Servo PCBA

قبل از تایید یک طرح برای تولید، این پنج تست را اجرا کنید:

خلاصه: طراحی یک PCBA قابل اعتماد RC Servo

یک PCBA سروو RC قوی با پنج تصمیم مهندسی تعریف می شود:

1. ظرفیت حجمی کافی(1000μF تا 4700μF) در ورودی برق اصلی.
2. حوزه های قدرت مجزابرای MCU (با تنظیم LDO) و سرووها (باتری مستقیم یا تنظیم کننده جریان بالا).
3. زمین ستارهبا برق و سیگنال جداگانه بازگشت زمین.
4. جداسازی خازن هادر هر کانکتور سروو (100μF الکترولیتی + 100nF سرامیک).
5. تهویه مناسب سیگنال PWMبا مقاومت های سری و ردپای کوتاه.

برای طراحی های چند سرو (8+ کانال)، از PCB 4 لایه با توان اختصاصی و سطوح زمین استفاده کنید. برای طراحی‌های PCBA سروو داخلی، کاهش صدای موتور (100nF در سرتاسر پایانه‌های موتور) و نوار عایق را اضافه کنید تا از شلوارهای کیس جلوگیری کنید. این شیوه‌ها به‌طور مداوم عملکرد بدون لرزش و قابلیت اطمینان طولانی‌مدت را در برنامه‌های RC و روباتیک ارائه می‌کنند.
