چگونه توسعه PCBA Dash Cam در حال تکامل است: از انتخاب تراشه تا تولید انبوه

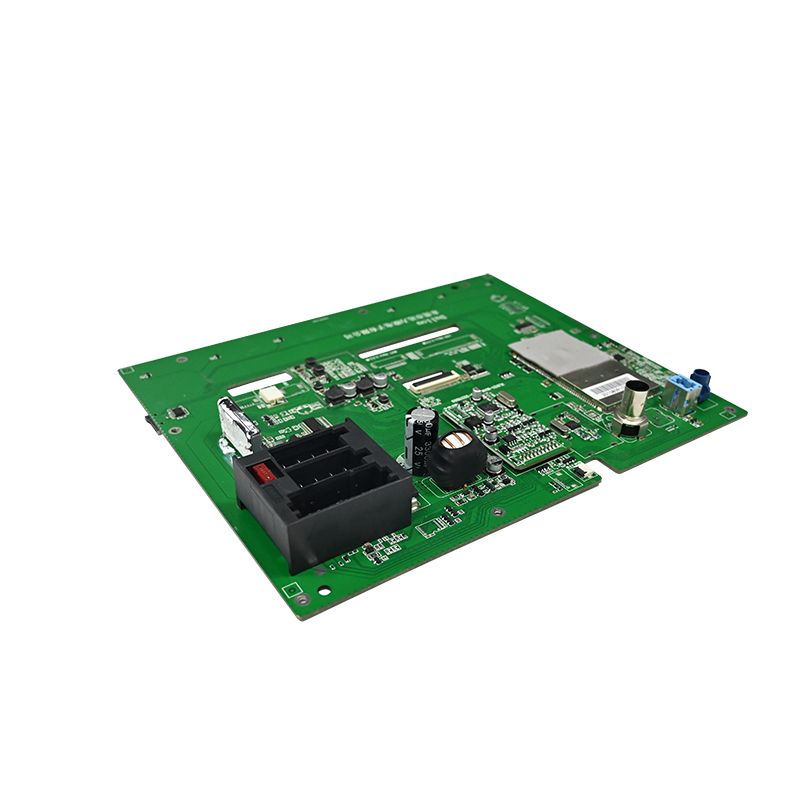

در هسته خود، یک داشبورد نه با لنز یا محفظه اش، بلکه با آن تعریف می شودPCBA(مجموعه برد مدار چاپی). چیپست را درست و برد را ثابت کنید، و نیمی از نبرد را برنده شده اید. برگرفته از تجربه صنعت در دنیای واقعی، در اینجا راهنمای ساده ای است که انتخاب چیپست، طراحی مدار، ساخت و آزمایش را پوشش می دهد.

1. انتخاب چیپست: ابتدا "مغز" را انتخاب کنید، سپس در اطراف آن بسازید

پردازنده اصلی قلب PCBA است. پس از تصمیم گیری، بقیه مدار، هزینه و سقف عملکرد تا حد زیادی تعیین می شود. در حال حاضر، گزینه های اصلی هر کدام نقاط قوت خود را دارند:

• Ambarella: برای پردازش تصویر برتر، کیفیت تصویر عالی و راندمان رمزگذاری بالا شناخته شده است. ایده آل برای دوربین های داشبورد 4K رده بالا، اما توسعه پیچیده است و هزینه های BOM بالاتر است.

• نواتک: رهبر بازار از نظر حجم. با گزینه هایی از سطح مبتدی تا سطح بالا (پشتیبانی از 4K، HDR) ارزش بسیار خوبی برای پول ارائه می دهد. اغلب بهترین انتخاب برای محصولات تولید انبوه است.

• موارد دیگر (Hisilicon، Allwinner، و غیره): در بازارهای خاص یا محصولات حساس به هزینه استفاده می شود.

فقط به وضوح نگاه نکنید. نیازهای واقعی خود را ارزیابی کنید: آیا از ضبط دوگانه جلو و عقب پشتیبانی می کند؟ عملکرد در نور کم چگونه است؟ آیا به ویژگی های ADAS یا AI نیاز دارید؟ اینها قدرت محاسباتی مورد نیاز و قابلیت‌های ISP (پردازنده سیگنال تصویر) را تعیین می‌کنند.

پس از انتخاب پردازنده اصلی، به این لوازم جانبی کلیدی توجه کنید:

• مدیریت انرژی: برق خودرو به‌شدت پر سر و صدا است (۹ ولت تا ۱۶ ولت با میخ‌های گذرا). باید از مبدل DC-DC با ولتاژ ورودی گسترده با حفاظت در برابر ولتاژ، جریان بیش از حد و قطبیت معکوس استفاده کنید. اگر حالت پارک مورد نیاز است، یک مدار تشخیص/محافظت ولتاژ پایین اضافه کنید تا از تخلیه باتری خودرو جلوگیری کنید.

• سنسور تصویر: سری IMX سونی (به عنوان مثال، IMX335) یک انتخاب رایج است. اطمینان حاصل کنید که رابط MIPI CSI به خوبی با پردازنده اصلی مطابقت دارد.

• فضای ذخیره‌سازی: از eMMC برای ذخیره‌سازی میان‌افزار و از اسلات کارت TF برای ذخیره‌سازی ویدیو استفاده کنید. اسلات کارت باید دارای محافظ ESD باشد.

2. ملزومات طراحی مدار: ضد تداخل و مدیریت حرارتی چالش‌های کلیدی هستند

داش‌باک‌ها روی شیشه‌های جلو قرار می‌گیرند، در آفتاب تابستان پخت می‌کنند و در زمستان یخ می‌زنند، همه اینها در حالی که لرزش مداوم را تحمل می‌کنند. این نیاز به پایداری و قابلیت اطمینان بسیار بالایی از PCBA دارد. دو موضوع مهم باید در مرحله طراحی مورد توجه قرار گیرد:

2.1 مدیریت حرارتی (اتلاف گرما)

در طول فیلمبرداری 4K، پردازنده و حسگر گرمای قابل توجهی را در یک محفظه مهر و موم شده تولید می کنند. مدیریت حرارتی ضعیف منجر به از کار افتادن سیستم، مصنوعات تصویری و تسریع پیری اجزا می شود. راه حل های موثر عبارتند از:

مس بزرگ زیر پردازنده اصلی می‌ریزد، با دریچه‌های حرارتی متراکم که برای پخش گرما به لایه‌های مسی داخلی و پایینی متصل می‌شوند.
قرار دادن مؤلفه استراتژیک برای توزیع یکنواخت منابع گرما و جلوگیری از کانون‌های محلی.
طراحی PCBA برای استفاده از محفظه فلزی یا پخش‌کننده‌های حرارتی اختصاصی برای خنک‌سازی غیرفعال.

2.2 یکپارچگی سیگنال و EMI/EMC

سیگنال‌های پرسرعت (MIPI، DDR) و سیگنال‌های RF (Wi-Fi، GPS) روی یک برد کوچک شلوغ می‌شوند. بدون طراحی دقیق، تداخل باعث نویز تصویر، افت فریم یا از دست دادن سیگنال می شود.

کنترل امپدانس: امپدانس دیفرانسیل 100Ω را برای MIPI، USB و سایر جفت‌های دیفرانسیل پرسرعت، و امپدانس تک سر 50 Ω برای سایر ردیابی‌های حیاتی محاسبه و کنترل کنید.
تطبیق طول: جفت‌های دیفرانسیل و گروه‌های داده DDR باید تطابق دقیق طول داشته باشند (در ± 10 میلی‌متر) تا از زمان‌بندی مناسب اطمینان حاصل شود.
ردیابی نگهبان: ردیابی زمین را در کنار سیگنال‌های مهم (ساعت، I2C، صدا، ویدیو) مسیریابی کنید و برای جداسازی، دوخت اضافه کنید.
انباشته لایه: از PCB 4 لایه یا 6 لایه با صفحه زمین جامد و صفحه قدرت جامد استفاده کنید. سیگنال‌های پرسرعت را روی لایه‌های داخلی هدایت کنید تا از هواپیماها به عنوان محافظ استفاده کنید.

علاوه بر این، همیشه دیودهای TVS را برای محافظت از ESD در کانکتورهای ورودی قرار دهید، دانه‌ها و خازن‌های فریت را برای فیلتر کردن در ورودی برق اضافه کنید، و از جداسازی تک نقطه‌ای بین سطوح زمین آنالوگ و دیجیتال استفاده کنید. اینها تکنیک های ساده اما بسیار موثر هستند.

3. ساخت و کنترل کیفیت: دروازه بانان قبل از تولید انبوه

طراحی خوب فقط نیمی از داستان است. برای ارسال PCBA قابل اعتماد، فرآیندهای تولید و آزمایش کامل غیر قابل مذاکره است.

• مونتاژ SMT و بازرسی AOI: کارخانه‌های معتبر از SPI سه بعدی برای بازرسی کیفیت خمیر لحیم، ماشین‌های انتخاب و جابجایی با سرعت بالا برای اجزای BGA و 0402 و از AOI (بازرسی نوری خودکار) برای تشخیص عیوب لحیم کاری (پل زدن، اتصالات سرد، اجزای مفقود شده) استفاده می‌کنند.

• FCT (تست مدار عملکردی): با روشن کردن PCBA و آزمایش همه عملکردها: ضبط، صدا، دریافت سیگنال GPS، پاسخ دکمه و خروجی نمایشگر، عملکرد واقعی داشبورد را شبیه‌سازی کنید.

• تست سوختگی (تست پیری): PCBA را به‌طور مداوم برای چندین تا ده‌ها ساعت در یک اتاقک با دمای بالا و رطوبت بالا اجرا کنید. این عیوب پنهان (مانند اتصالات لحیم متناوب یا اجزای ناپایدار حرارتی) را آشکار می کند و یک گام مهم برای اطمینان از قابلیت اطمینان طولانی مدت است.

ساخت یک قابل اعتمادداشبورد PCBAیک تلاش نظام مند مهندسی است. این یک عمل متعادل کننده است - یافتن نقطه شیرین بین عملکرد، هزینه، اندازه فیزیکی، اتلاف حرارتی و قابلیت اطمینان طولانی مدت. با پرداختن به این ملاحظات عملی از قبل، می‌توانید از بسیاری از دام‌های رایج اجتناب کنید و مسیر خود را برای عرضه موفق محصول ساده کنید.
