اجتناب از مشکلات زمین و زباله های پیچ: دستورالعمل های طراحی برای PCBA های کنترل موتور با قابلیت اطمینان بالا

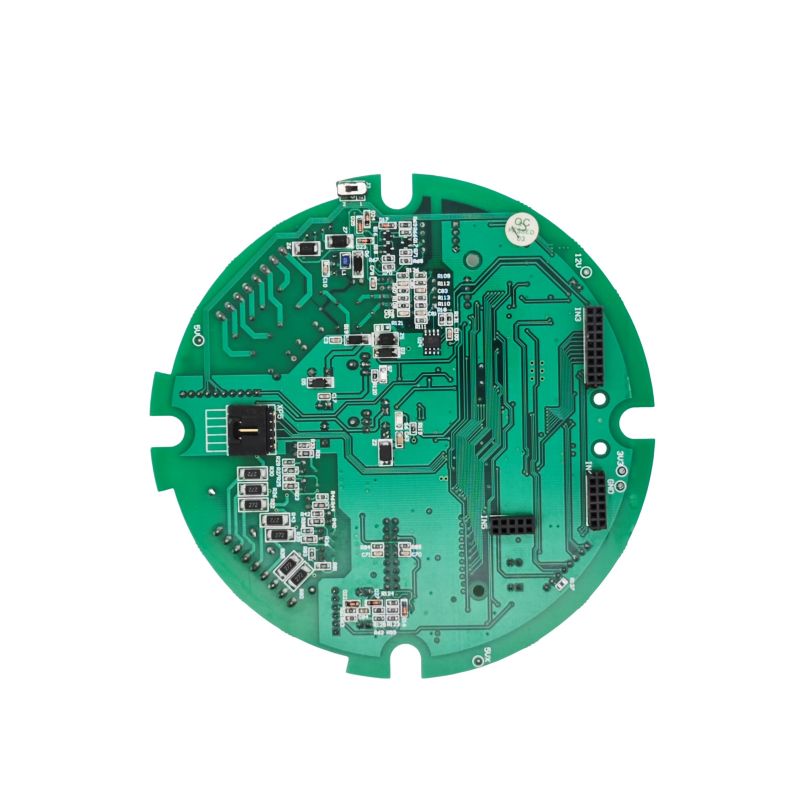

PCBA کنترل موتور (مجموعه برد مدار چاپی) فعال کننده اصلی کنترل حرکت دقیق در اتوماسیون صنعتی، رباتیک، وسایل نقلیه با انرژی جدید و لوازم خانگی هوشمند است. این راهنمای عملی، بینش‌های کلیدی را از انتخاب معماری، چیدمان PCB، مونتاژ و تأیید ادغام می‌کند و به مهندسان و مدیران محصول کمک می‌کند تا از مشکلات رایج اجتناب کنند و از انتقال نرم از نمونه اولیه به تولید با حجم بالا اطمینان حاصل کنند.

1. فاز طراحی: معماری و انتخاب اجزا

1.1 راه حل های سفارشی در مقابل استاندارد

در شروع پروژه، ارزیابی کنید که آیا باید یک PCBA سفارشی یا یک ماژول استاندارد خارج از قفسه استفاده کنید. در حالی که PCBA سفارشی متحمل هزینه های اولیه NRE (مهندسی غیر تکراری) می شود، بهینه سازی برای انواع موتورهای خاص - مانند BLDC، پله، یا سروو - و اهداف عملکرد دقیق (مانند دقت سرعت/گشتاور در ± 0.5٪) را امکان پذیر می کند. راه‌حل‌های سفارشی همچنین راندمان یکپارچه‌سازی سیستم برتر (اغلب بیش از 95٪) و قابلیت اطمینان طولانی‌مدت تحت شرایط عملیاتی سخت را ارائه می‌دهند.

1.2 چیپست هسته و انتخاب توپولوژی

• پردازنده: یک MCU 32 بیتی با تجهیزات جانبی کنترل موتور اختصاصی (به عنوان مثال، هسته ARM Cortex-M4) برای مدیریت الگوریتم‌های محاسباتی فشرده مانند کنترل میدان گرا (FOC) با پاسخ در زمان واقعی توصیه می‌شود.

• درایور و مرحله برق:

• برای طراحی‌های با یکپارچگی بالا، آی‌سی‌های درایور BLDC کاملاً یکپارچه (مانند سری TI MCF831xC) را انتخاب کنید که درایورهای گیت و FET‌های برق را ترکیب می‌کنند. این مدار خارجی را ساده می‌کند، اما جداسازی دقیق را الزامی می‌کند—حداقل پنج خازن حیاتی (VM-PGND، CPH-CPL، و غیره) باید در برگه داده قرار داده شود تا از عملکرد پایدار اطمینان حاصل شود.

• برای کاربردهای پرقدرت (به عنوان مثال، >50A)، MOSFET/IGBT های مجزا با درایورهای گیت اختصاصی ترجیح داده می شوند. برای دستیابی به فرکانس های سوئیچینگ بالاتر و کاهش تلفات، دستگاه های باندگپ گسترده (SiC یا GaN) را در نظر بگیرید.

2. چیدمان PCB: هنر سرکوب نویز و مدیریت حرارتی

برد کنترل موتور ذاتاً مجموعه‌ای با سیگنال ترکیبی و نیرو فشرده است. چیدمان ضعیف دلیل اصلی خرابی EMC و بازگشت میدان است.

2.1 راهبرد پارتیشن بندی مدار و زمین (بحرانی)

قانون طلایی: زمین برق را از زمین سیگنال جدا کنید.

• منطقه بندی: PCB را به سه ناحیه مجزا تقسیم کنید:

• Noisy Zone: اینورتر برق، رله ها و حلقه های گیت درایو.

• منطقه دیجیتال: MCU، رابط های ارتباطی (CAN، UART، SPI).

• منطقه آنالوگ: سنجش جریان/ولتاژ، ورودی‌های رمزگذار/رزولور. ردپاهای PWM با فرکانس بالا را از مسیرهای حساس بازخورد آنالوگ دور نگه دارید.

• پیاده سازی زمین:

• رویکرد زمینی تک نقطه‌ای یا صفحه تقسیم زمین را اتخاذ کنید.

• پایه های دیجیتال و آنالوگ را در یک نقطه نزدیک پایه مرجع ADC وصل کنید.

• زمین برق (نویزدار) را ایزوله کنید و آن را از طریق یک مسیر با امپدانس کم به نقطه زمین-ستاره سیستم متصل کنید و از خراب کردن سیگنال های کنترلی توسط جریان های گذرای بزرگ جلوگیری کنید.

• توصیه پشته‌آپ: تخته 4 لایه وقتی بودجه اجازه می‌دهد ایده‌آل است. از لایه‌های زمین اختصاصی در مجاورت قسمت اصلی استفاده کنید تا مسیرهای بازگشتی با اندوکتانس پایین و محافظ ذاتی ارائه کنید. برای طراحی های دو لایه، از سیلاب های زمینی گسترده استفاده کنید و ردپای برق را تا حد امکان کوتاه و عریض نگه دارید.

2.2 حلقه های برق و اتلاف حرارتی

• پهنای ردیابی و ناحیه حلقه: گذرگاه DC و مسیرهای خروجی سه فاز باید کوتاه و عریض باشند تا در برابر di/dt بالا مقاومت کنند. جفت سیگنال گیت-درایو باید موازی و نزدیک به پایانه های منبع MOSFET مربوطه اجرا شود تا اندوکتانس انگلی به حداقل برسد.

• مدیریت حرارتی: از گذرگاه‌های حرارتی برای انتقال مؤثر گرما از دستگاه‌های برق به صفحات مسی داخلی یا پدهای هیت سینک لایه پایین استفاده کنید. برای فعال کردن اتصال هیت سینک کمکی، دهانه‌های ماسک لحیم کاری (در معرض مس) را در مسیرهای با جریان بالا اعمال کنید.

3. مونتاژ و ساخت: جزئیات نادیده گرفته شده اما حیاتی

3.1 انعطاف پذیری زنجیره تامین در برنامه ریزی BOM

قبل از نهایی‌سازی BOM (بیل مواد)، ارزیابی ریسک عرضه را برای اقلام طولانی‌مدت مانند MCU و فرستنده‌های ارتباطی انجام دهید. در صورت امکان، ردپای جایگزین سازگار با پین را در طرح‌بندی رزرو کنید تا از توقف تولید ناشی از اختلالات تامین‌کننده تک منبع جلوگیری کنید.

3.2 تمیزی بستن پیچ (حالت شکست مکرر اما نادیده گرفته شده)

در طول مونتاژ PCBA کنترل‌کننده موتور، زباله‌های فلزی که توسط پیچ‌ها حمل می‌شود، یک کشنده پنهان است که باعث اتصال کوتاه و تخریب عایق می‌شود.

• خطر: ذرات فلزی از فیدرهای پیچ ارتعاشی می توانند روی پین های آی سی با چگالی بالا یا بین ردپای مجاور بیفتند که منجر به خرابی متناوب یا اتصال کوتاه فوری پس از روشن شدن برق شود.

• اقدامات متقابل:

• برای به حداقل رساندن تولید ذرات ناشی از اصطکاک، فیدرهای کاسه ارتعاشی سنتی را با فیدرهای مرحله‌ای جایگزین کنید.

• بلافاصله قبل از مرحله بستن، یک ایستگاه حذف گرد و غبار با خلاء معرفی کنید.

• از پیچ گوشتی های برقی هوشمند با نظارت بر گشتاور و زاویه در زمان واقعی برای جلوگیری از کم گشتاور (شناور) یا برداشتن نخ استفاده کنید.

4. تست و اعتبارسنجی: فراتر از "آیا می چرخد؟"

1. تست عملکردی (FCT): در شرایط بارگذاری، زمان پاسخگویی حفاظت در برابر جریان اضافه و دمای اضافی را بررسی کنید - به عنوان مثال، اطمینان حاصل کنید که خاموش شدن راننده در کمتر از 10 میکرو ثانیه فعال می شود. همچنین منطق کاهش قدرت دینامیکی را در طول افت ولتاژ تأیید کنید.

2. پیش سازگاری سازگاری الکترومغناطیسی (EMC): انتشارات هدایت شده و تشعشع شده (CE/RE) نقاط درد رایج هستند. اگر خرابی رخ داد، ابتدا بررسی کنید که آیا یک دیود TVS دارای رتبه مناسب و چوک حالت معمولی در ورودی برق قرار گرفته‌اند یا خیر، و با تنظیم مقاومت‌های گیت، سرعت سوئیچینگ PWM را بهینه کنید.

3. قابلیت اطمینان طولانی مدت: تست های چرخه حرارتی و اجرای مداوم را برای تأیید یکپارچگی اتصال لحیم کاری و کاهش قطعات در حداکثر دمای محیط انجام دهید.

طراحی قابل اعتمادPCBA کنترل موتوراساساً یک مبادله مثلثی بین عملکرد الکتریکی، ترمودینامیک و سازگاری الکترومغناطیسی است. هر تصمیمی - از پارتیشن بندی مدار روشن و اتصال زمین منظم گرفته تا کنترل تمیزی مونتاژ دقیق - پایداری طولانی مدت محصول را در محیط های صنعتی چالش برانگیز تعیین می کند. با اجرای استراتژی های ذکر شده در این راهنما، می توانید به میزان قابل توجهی میزان خرابی را کاهش دهید، چرخه های توسعه را کوتاه کنید، و استحکام کلی سیستم کنترل موتور خود را افزایش دهید.
