PCBA خودرو: مهندسی سیستماتیک از ستون های قابلیت اطمینان تا تولید بدون نقص

خودروی مدرن دستخوش تحولی عمیق از یک «محصول مکانیکی» به «ترمینال هوشمند سیار» است. در این تکامل، مجمع برد مدار چاپی (PCBA) - به عنوان حامل فیزیکی و هسته اتصال الکتریکی واحدهای کنترل الکترونیکی (ECU) - به یک عامل تعیین کننده برای عملکرد خودرو، ایمنی و مرزهای عملکردی تبدیل شده است. برخلاف لوازم الکترونیکی مصرفی،PCBA خودرودر یک محیط شدید که با درجه حرارت بالا، چرخه حرارتی شدید، لرزش شدید، رطوبت و تداخل الکترومغناطیسی مشخص می شود، کار می کند. بنابراین طراحی و ساخت آن یک سیستم علمی دقیق را تشکیل می دهد که شامل انتخاب اجزا، کنترل فرآیند و قابلیت ردیابی کیفیت کامل چرخه عمر است.

I. استانداردهای سطح بالا: خندق با کیفیت ساخته شده توسط AEC-Q و IATF 16949

قابلیت اطمینان PCBA خودرو از تقویت در یک مرحله سرچشمه نمی گیرد، بلکه ریشه در سیستم استانداردسازی اجباری از بالا به پایین دارد. در این میان، سری AEC-Q و سیستم مدیریت کیفیت IATF 16949 دو سنگ بنا را تشکیل می‌دهند.

استانداردهای AEC-Q که توسط شورای الکترونیک خودرو ایجاد شده است، مشخصات گواهینامه قطعات را با آستانه آزمون سختگیرانه برای انواع مختلف قطعات ارائه می کند. به عنوان مثال، AEC-Q100 روی مدارهای مجتمع (IC) تمرکز می‌کند و آنها را ملزم به گذراندن آزمایش‌هایی مانند چرخه دما، مهاجرت الکتریکی و تجزیه و تحلیل خرابی می‌کند. AEC-Q200 اجزای غیرفعال (خازن‌ها، مقاومت‌ها و غیره) را مورد هدف قرار می‌دهد و آنها را در معرض شوک حرارتی، رطوبت و آزمایش‌های ارتعاش قرار می‌دهد تا مطمئن شود عملکرد آنها در محدوده دمایی وسیعی از -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد (و بالاتر) پایدار می‌ماند. هر قطعه ای که گواهینامه AEC-Q را گذرانده باشد، با موانع اساسی برای ورود به زنجیره های تامین اصلی خودرو مواجه است.

در سطح سیستم تولید، IATF 16949:2016 جایگزین ISO/TS 16949 به عنوان تنها استاندارد مدیریت کیفیت برای صنعت خودرو شده است. دستور اصلی آن اجرای اجباری پنج ابزار اصلی (APQP، PPAP، FMEA، MSA، SPC) برای ایجاد یک معماری با کیفیت حلقه بسته است. به طور مشخص:

• APQP (برنامه‌ریزی پیشرفته کیفیت محصول) به بررسی‌های DFM (طراحی برای قابلیت ساخت) در مرحله طراحی نیاز دارد تا به طور فعال از نقص‌های احتمالی جلوگیری شود، مانند «سنگ قبر کردن» اجزای کوچک 0201 یا نقص‌های طراحی پد BGA (Ball Grid Array).

• PPAP (فرایند تأیید بخش تولید) موظف می‌کند که شاخص قابلیت فرآیند (Cpk) برای ویژگی‌های حیاتی به کیفیت (CTQ) باید 1.67 ≥ باشد، به این معنی که قابلیت فرآیند باید بسیار بیشتر از استانداردهای عمومی صنعتی باشد.

• FMEA (تحلیل حالت و اثرات شکست) به طور سیستماتیک شماره اولویت خطر (RPN) حالت‌های خرابی احتمالی در خطوط SMT (فناوری نصب سطحی) را ارزیابی می‌کند - مانند خمیر لحیم کاری ناکافی یا فضای خالی BGA - و اقدامات اصلاحی اجباری را برای موارد با RPN بالا اعمال می‌کند.

تضمین دوگانه طراحی و فرآیند: رسیدگی به چالش های حرارتی، مکانیکی و شیمیایی

چالش های فیزیکی که مرکز PCBA خودرو با آن در سه حوزه مواجه است: مدیریت حرارتی، تنش مکانیکی و خوردگی محیطی. این نیاز به نوآوری مشترک در هر دو فرآیند طراحی و تولید دارد.

1. مدیریت حرارتی و انتخاب مواد PCBA هایی که در نزدیکی محفظه های موتور یا بسته های باتری قدرت قرار دارند باید دماهای بالا را برای مدت طولانی تحمل کنند. برای کاهش خرابی‌های حرارتی، طراحان لایه‌های دارای Tg بالا (دمای انتقال شیشه‌ای ≥ ۱۷۰ درجه سانتی‌گراد) مواد FR-4 یا پلی‌آمید را در اولویت قرار می‌دهند و از نرم شدن و تغییر شکل PCB تحت گرما جلوگیری می‌کنند. برای قطعات پرقدرت، مدارهای مدار چاپی هسته فلزی (MCPCB) یا ویوهای حرارتی همراه با هیت سینک برای بهینه‌سازی مسیرهای اتلاف گرما معرفی شده‌اند. به‌علاوه، پوشش‌های پلاسما PECVD (رسوب‌دهی بخار شیمیایی تقویت‌شده با پلاسما) - که از نظر حرارتی شفاف هستند - محافظت در سطح مولکولی را بدون جلوگیری از اتلاف گرما ارائه می‌کنند و به ویژه برای کاربردهای فشرده با چگالی بالا مانند کنترل‌کننده‌های دامنه مناسب هستند.

2. حفاظت از لرزش مکانیکی و تقویت اتصال لرزش یکی از دلایل اصلی شکست خستگی مفصل لحیم کاری است. دستورالعمل‌های طراحی از اصول DFM پیروی می‌کنند: از قرار دادن اجزای سنگین بزرگ در مناطق با تمرکز تنش خودداری کنید و SMT را بر اجزای سوراخ‌دار اولویت دهید تا تنش اتصال لحیم کاری کاهش یابد. برای بسته‌های BGA که مستعد لرزش هستند، فرآیند «Underfill» - پر کردن شکاف زیر تراشه با چسب برای توزیع استرس - اجرا می‌شود. این می تواند قابلیت اطمینان ضربه را با چندین مرتبه افزایش دهد. علاوه بر این، استانداردهای تناسب پرس مانند IPC-9797A مشخصاتی را برای قابلیت اطمینان کانکتور در محیط‌های ارتعاشی ارائه می‌کنند.

3. پوشش منسجم و محافظت در برابر خوردگی رطوبت، اسپری نمک و آلاینده های شیمیایی تهدیدات خوردگی طولانی مدت برای PCBA هستند. استفاده انتخابی از روکش منسجم یک روش استاندارد است. با این حال، برای سنسورها یا لینک‌های سیگنال فرکانس بالا، پوشش‌های سنتی ممکن است بر یکپارچگی سیگنال تأثیر بگذارند یا مقاومت حرارتی را افزایش دهند. در چنین مواردی، پوشش‌های سطح مولکولی مبتنی بر فناوری نانو (به عنوان مثال، پوشش‌های پلاسما از P2i) راه‌حلی برتر ارائه می‌دهند که بدون تغییر ویژگی‌های امپدانس، حفاظت ضد تراکم را ارائه می‌دهد. برای مناطق BGA با چگالی بالا، AXI (بازرسی خودکار اشعه ایکس) برای نظارت بر میزان تخلیه لحیم کاری (معمولاً کمتر از 25٪) برای جلوگیری از تبدیل شدن حفره ها به منشأ خوردگی یا انتشار ترک استفاده می شود.

ساخت بدون نقص: حلقه بسته 3D SPI تا MES قابلیت ردیابی کامل

هدف اصلی از تولید PCBA خودرو، نزدیک شدن به "عیب صفر" است. این هدف از طریق بازرسی بسیار خودکار و کنترل فرآیند در زمان واقعی به دست می آید.

در مرحله حساس SMT - چاپ خمیر لحیم کاری - آمار نشان می دهد که 60٪ تا 70٪ نقص ها از انحرافات چاپی منشأ می گیرند. برای رفع این مشکل، خطوط تولید پیشرو از SPI سه بعدی (بازرسی خمیر لحیم کاری سه بعدی) همراه با یک سیستم بازخورد حلقه بسته مرتبط با چاپگر استفاده می‌کنند. هنگامی که SPI انحراف روند را در حجم یا ارتفاع خمیر لحیم تشخیص می دهد، سیستم به طور خودکار فشار اسکاج یا سرعت انتشار شابلون را بدون مداخله دستی تنظیم می کند. این مکانیسم Cpk پارامترهای حیاتی را به طور پایدار بالای 1.67 نگه می دارد. در مراحل بعدی:

• AOI (بازرسی اپتیکال خودکار) نقص‌های بصری مانند جابجایی اجزا و پل زدن را ثبت می‌کند.

• ICT (تست در مدار) از مخاطبین کاوشگر برای بررسی سریع عیوب الکتریکی مانند شورت و تلورانس‌های مقاومت استفاده می‌کند.

• FCT (Functional Circuit Test) شرایط عملیاتی در دنیای واقعی را شبیه‌سازی می‌کند (به عنوان مثال، نوسانات برق 12V/24V) تا یکپارچگی عملکرد PCBA را تأیید کند.

مهمتر از همه، ردیابی سرتاسری غیرقابل مذاکره است. همانطور که توسط IATF 16949 مقرر شده است، سیستم اجرای تولید (MES) شماره دسته، پارامترهای محل قرارگیری، پروفایل دمای جریان مجدد و حتی تصاویر اشعه ایکس را به UID منحصر به فرد نهایی حکاکی شده با لیزر PCBA متصل می کند. در صورت خرابی مزرعه، تاریخچه کامل تولید را می توان در عرض 60 ثانیه بازیابی کرد که امکان مهار دقیق و تجزیه و تحلیل علت ریشه ای را فراهم می کند. این قابلیت ردیابی نیز برای حمایت از مقررات "حق تعمیر" حیاتی است.

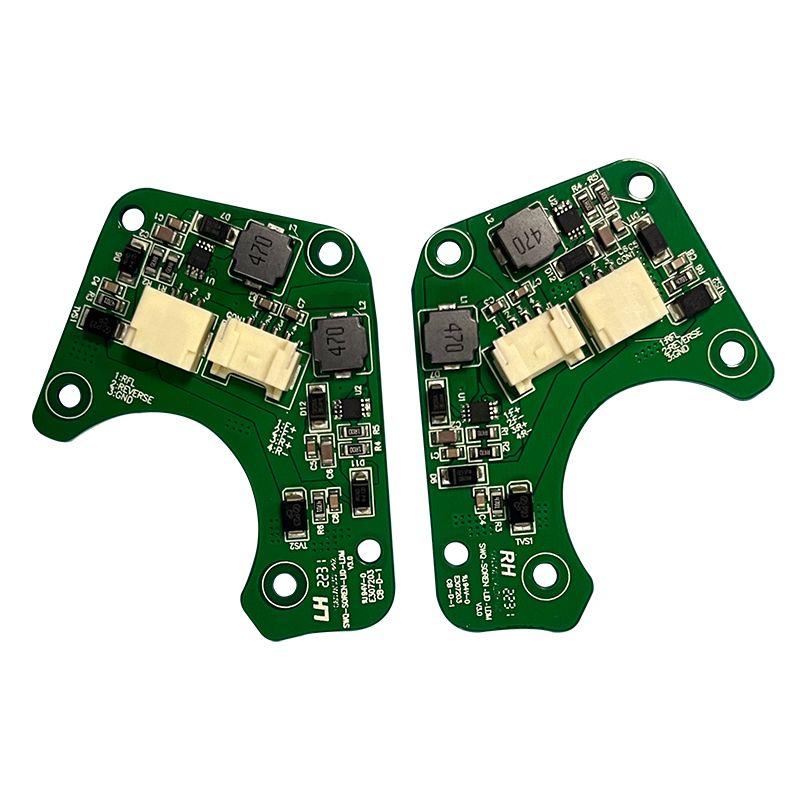

طبقه بندی برنامه و یکپارچه سازی سیستم

برنامه‌های PCBA خودرو حوزه‌های مختلفی را شامل می‌شود، از کنترل بدنه و پیشرانه گرفته تا کابین‌های هوشمند و رانندگی خودکار. هر سناریو اولویت های مجزایی را تحمیل می کند:

• Body Domain (BCM، Body Control Module): بر کنترل ورودی/خروجی و مصرف انرژی کم تأکید دارد، با حساسیت هزینه‌ای که به اقدامات حفاظتی متعادلی نیاز دارد.

• سیستم انتقال قدرت و حوزه‌های ایمنی (ABS/ESP، سیستم ترمز ضد قفل/برنامه پایداری الکترونیکی): سرعت پاسخ‌دهی بسیار بالا و تحمل محیطی بسیار بالا را می‌طلبد، که به IC‌های درجه بالا AEC-Q100 و طراحی افزونگی تقویت‌شده نیاز دارد.

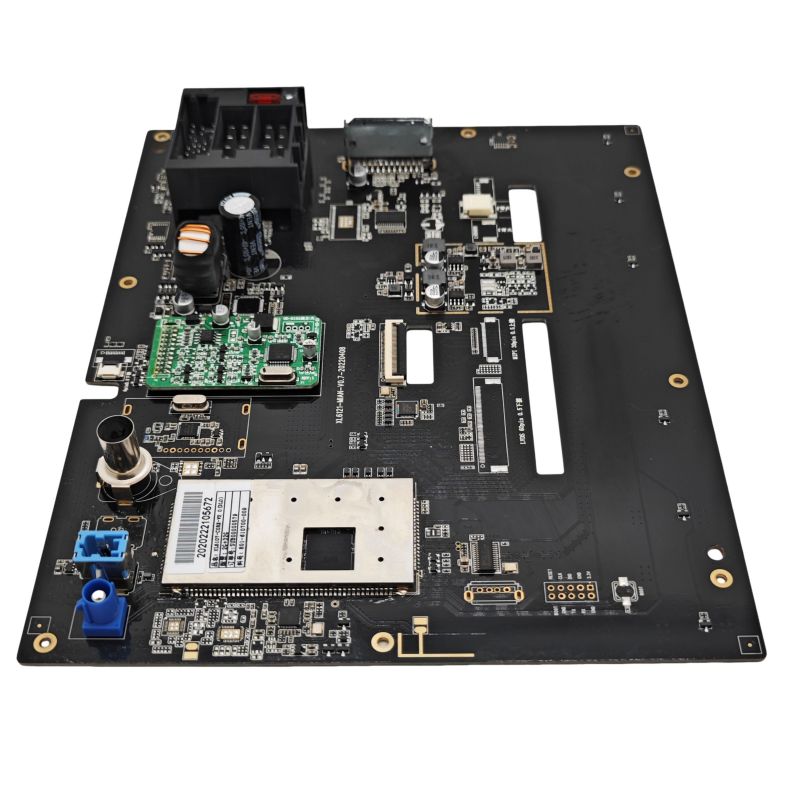

• دامنه اطلاعات سرگرمی: انتقال سیگنال با سرعت بالا (مانند HDMI، LVDS) و سازگاری الکترومغناطیسی (EMC) را در اولویت قرار می‌دهد، که اغلب از فناوری‌های HDI (اتصال با چگالی بالا) یا فناوری‌های انعطاف‌پذیر سخت برای بهینه‌سازی یکپارچگی سیگنال استفاده می‌کند.

PCBA خودرودر ماهیت خود، علم جبرگرایی است. استانداردهای سختگیرانه ای را از طریق AEC-Q و IATF 16949 برای فیلتر کردن ژن های قابل اعتماد در منبع ایجاد می کند. از طریق طراحی‌ها و فرآیندهای تخصصی که گرما، لرزش و خوردگی را هدف قرار می‌دهند، سخت‌افزار را در برابر محیط‌های خشن انعطاف‌پذیر می‌سازد. و در تولید انبوه از طریق SPC حلقه بسته، بازرسی AOI/اشعه ایکس و قابلیت ردیابی MES، ثبات فرآیند تقریباً صفر نقص را قفل می کند. همانطور که معماری E/E (الکتریکی/الکترونیک) خودرو به سمت پلتفرم‌های محاسباتی مرکزی تکامل می‌یابد، PCBA نه تنها باید چگالی محاسباتی بالاتری را در خود جای دهد، بلکه باید افزونگی و قابلیت پیش‌بینی خرابی را در چارچوب ایمنی عملکردی (ISO 26262) بدست آورد. نوآوری های فناوری در این زمینه همچنان صنعت خودرو را به سمت افق های ایمن تر، هوشمندتر و قابل اطمینان تر سوق می دهد.
