چگونه فناوری‌های آزمایش پیشرفته می‌توانند کیفیت محصول را در کارخانه‌های PCBA سیستم هشدار دهنده تضمین کنند؟

در سیستم دزدگیر PCB(مجموعه مدار چاپی) تولید، اطمینان از کیفیت محصول بسیار مهم است. فن‌آوری‌های آزمایش پیشرفته نقش کلیدی در این فرآیند ایفا می‌کنند و بازرسی‌های جامعی را بر روی بردهای مدار انجام می‌دهند تا اطمینان حاصل شود که هر محصول با استانداردهای طراحی و کیفیت مطابقت دارد. این مقاله به بررسی این موضوع می‌پردازد که چگونه فناوری‌های آزمایش پیشرفته می‌توانند کیفیت محصول را در کارخانه‌های PCBA بهبود بخشند.

1. بازرسی نوری خودکار (AOI)

عملکرد و کاربرد

بازرسی نوری خودکار (AOI) یک فناوری است که از دوربین های با وضوح بالا برای انجام بازرسی های بصری روی PCBA های سیستم هشدار استفاده می کند. سیستم‌های AOI می‌توانند به سرعت بردهای مدار را اسکن کنند تا مشکلاتی مانند اتصالات لحیم کاری، محل قرارگیری قطعات و قطعات از دست رفته را بررسی کنند. با مقایسه تصاویر واقعی با تصاویر استاندارد، AOI می تواند به سرعت نقص ها را در طول فرآیند تولید تشخیص دهد.

مزایا

مزایای فناوری AOI در راندمان و دقت بالای آن نهفته است. در مقایسه با بازرسی دستی، AOI می تواند حتی نقص های کوچک را سریع تر و دقیق تر تشخیص دهد و مستعد خستگی نیست. این به کارخانه ها اجازه می دهد تا مشکلات را در مراحل اولیه خط تولید تشخیص دهند و تعداد محصولات معیوب را کاهش دهند.

2. بازرسی اشعه ایکس (AXI)

عملکرد و کاربرد

فناوری بازرسی اشعه ایکس (AXI) برای بررسی کیفیت اتصالات لحیم کاری در PCBA استفاده می‌شود، به‌ویژه برای عیوبی که تشخیص آنها از سطح دشوار است، مانند اتصالات لحیم کاری BGA (آرایه شبکه توپ). سیستم AXI از اشعه ایکس برای نفوذ به برد مدار استفاده می کند و تصاویری از ساختار داخلی برای بررسی کیفیت اتصالات لحیم کاری و عیوب داخلی ایجاد می کند.

مزایا

مزیت اصلی فناوری AXI توانایی آن در تشخیص عیوب مفصل لحیم کاری داخلی است که ممکن است بر قابلیت اطمینان طولانی مدت برد مدار تأثیر بگذارد. با استفاده از AXI، تولیدکنندگان PCBA می توانند اطمینان حاصل کنند که کیفیت لحیم کاری مطابق با استانداردها است و در نتیجه عملکرد و قابلیت اطمینان محصول را بهبود می بخشد.

3. تست عملکردی

عملکرد و کاربرد

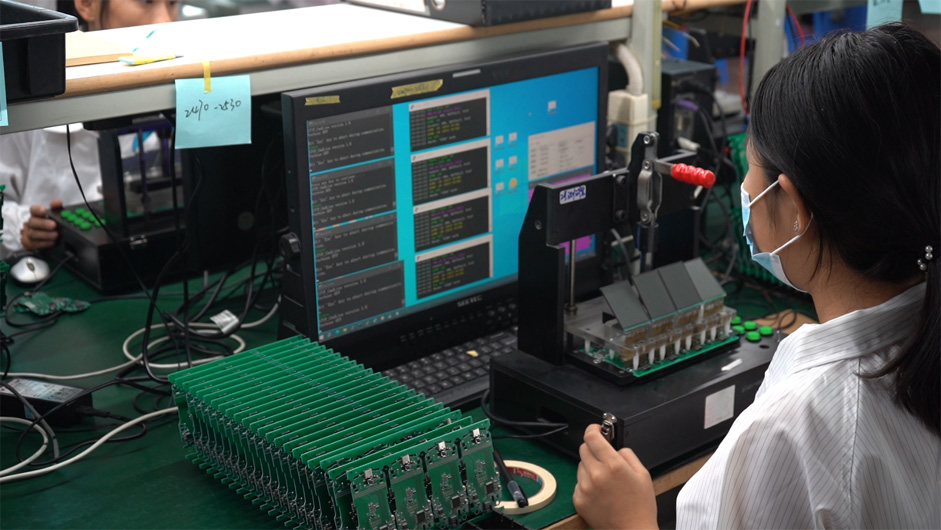

تست عملکرد یک تست عملکرد جامع PCBA سیستم هشدار برای تأیید عملکرد آن مطابق با مشخصات طراحی است. آزمایش معمولاً شامل آزمایش الکتریکی، آزمایش سیگنال و تأیید عملکرد است. تست عملکردی را می توان در مراحل مختلف خط تولید، از جمله تست سطح برد و تست تمام واحد انجام داد.

مزایا

تست عملکردی به سازندگان اجازه می دهد تا عملکرد PCBA را در برنامه های کاربردی واقعی تأیید کنند و از عملکرد صحیح همه عملکردها اطمینان حاصل کنند. این آزمایش می‌تواند نقص‌های طراحی یا مشکلات تولید را شناسایی کند و اطمینان حاصل کند که عملکرد و عملکرد محصول قبل از ارسال نیازهای مشتری را برآورده می‌کند. تست عملکردی جامع به بهبود قابل توجه بازده محصول کمک می کند.

4. آزمایش های محیطی

توابع و کاربردها

آزمایش های محیطی شرایط عملکرد PCBA های سیستم هشدار را تحت شرایط مختلف محیطی از جمله دما، رطوبت و لرزش شبیه سازی می کند. این تست‌ها پایداری و قابلیت اطمینان PCBA را در این شرایط ارزیابی می‌کنند و از عملکرد مناسب آن‌ها در برنامه‌های کاربردی دنیای واقعی اطمینان می‌دهند.

مزایا

تست های محیطی به شناسایی مشکلات بالقوه محصول در محیط های شدید کمک می کند و در نتیجه دوام و قابلیت اطمینان محصول را بهبود می بخشد. با انجام آزمایش‌های محیطی در طول تولید، کارخانه‌ها می‌توانند از بازده محصول در شرایط عملیاتی مختلف اطمینان حاصل کنند و بازدهی و هزینه‌های تعمیر را کاهش دهند.

5. کنترل فرآیند آماری (SPC)

توابع و کاربردها

کنترل فرآیند آماری (SPC) فناوری است که از روش های آماری برای نظارت و تجزیه و تحلیل فرآیندهای تولید استفاده می کند. SPC داده های تولید را در زمان واقعی نظارت می کند تا تغییرات در فرآیند تولید را شناسایی و کنترل کند و از کیفیت ثابت محصول اطمینان حاصل کند.

مزایا

مزیت فناوری SPC در توانایی آن در تشخیص و تصحیح سریع ناهنجاری ها در فرآیند تولید نهفته است. این رویکرد نه تنها بازده محصول را بهبود می بخشد، بلکه فرآیندهای تولید را نیز بهینه می کند، ضایعات و کار مجدد را کاهش می دهد. استفاده از SPC به حفظ ثبات و ثبات در فرآیند تولید کمک می کند و در نتیجه کیفیت کلی محصول را بهبود می بخشد.

نتیجه گیری

در سیستم دزدگیر PCBتولید، فناوری های آزمایش پیشرفته برای اطمینان از کیفیت محصول بسیار مهم است. فن آوری هایی مانند بازرسی نوری خودکار (AOI)، بازرسی اشعه ایکس (AXI)، آزمایش عملکردی، آزمایش محیطی و کنترل فرآیند آماری (SPC) بازرسی و تأیید کامل PCBA را از دیدگاه های مختلف امکان پذیر می کند. این فناوری‌های آزمایشی پیشرفته، کارخانه‌های PCBA را قادر می‌سازد تا به سرعت مشکلات فرآیند تولید را شناسایی و حل و فصل کنند، در نتیجه کیفیت محصول را بهبود می‌بخشند و اطمینان می‌دهند که کیفیت محصول مطابق با نیازهای مشتری است. این فناوری‌ها نه تنها کارایی تولید را بهبود می‌بخشند، بلکه رقابت‌پذیری کارخانه‌ها را در بازار افزایش می‌دهند.
