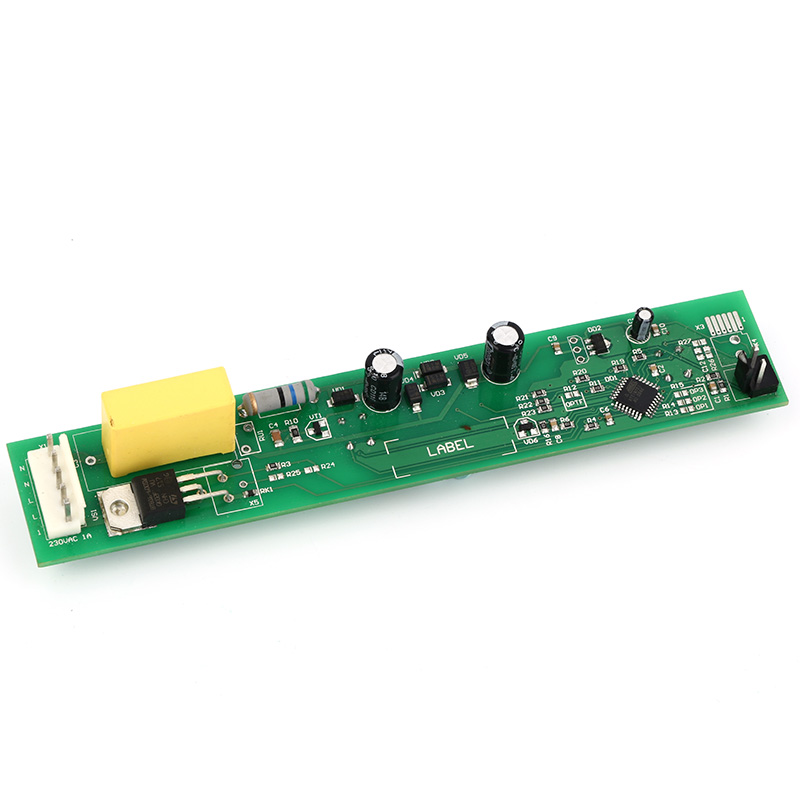

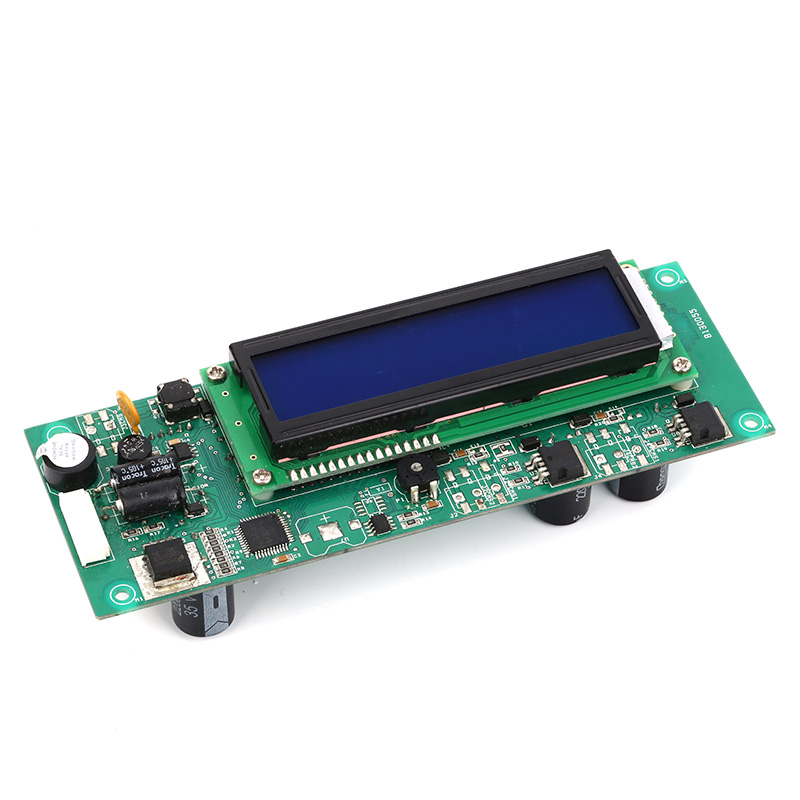

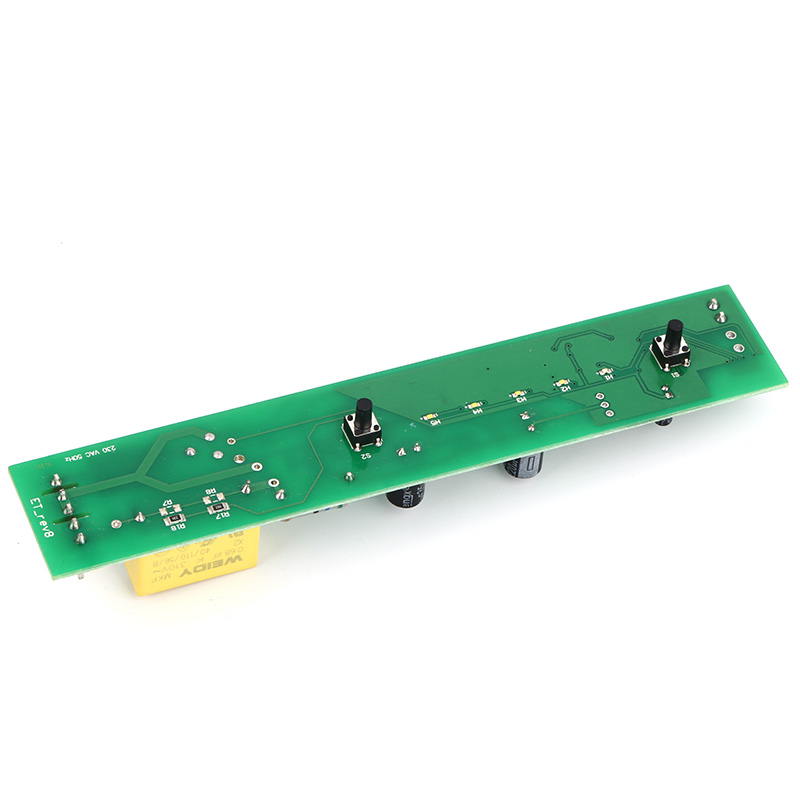

آبگرمکن برقی PCBA

Unixplore Electronics یک شرکت چینی است که از سال 2008 بر ایجاد و تولید PCBA آبگرمکن برقی درجه یک برای کاربردهای تجاری و مسکونی تمرکز کرده است. ما دارای گواهینامه استانداردهای مونتاژ PCB ISO9001:2015 و IPC-610E هستیم.

مدل:UE-186

ارسال استعلام

توضیحات محصول

آبگرمکن برقی PCBA چیست؟

Unixplore Electronics به کیفیت بالا متعهد شده استآبگرمکن برقی PCBA طراحی و ساخت برای کاربردهای تجاری و مسکونی از زمانی که در سال 2011 با گواهی ISO9000 و استاندارد مونتاژ PCB IPC-610E ساخته شدیم.

آبگرمکن برقی PCBA (مجمع برد مدار چاپی) یک برد مدار الکترونیکی است که گرمایش آب را در آبگرمکن برقی کنترل می کند. وظیفه تنظیم دمای آب، نظارت بر عناصر گرمایشی و اطمینان از عملکرد ایمن آبگرمکن را بر عهده دارد. PCBA معمولاً از قطعات الکترونیکی مانند میکروکنترلرها، حسگرها، رله ها و ترانزیستورهای قدرت تشکیل شده است که با هم کار می کنند تا دمای آب مورد نظر را حفظ کنند.

PCBA به عنوان "مغز" آبگرمکن برقی عمل می کند و به آن اجازه می دهد آب را به طور موثر گرم کند، با کنترل دقیق دما و ویژگی های ایمنی برای جلوگیری از گرمای بیش از حد یا خرابی. PCBA با استفاده از فناوری پیشرفته تولید می شود و برای اطمینان از قابلیت اطمینان، عملکرد و دوام آن تحت آزمایش های دقیق قرار می گیرد.

Unixplore یک مرحله ای را ارائه می دهدکلید در دستخدمات برای شماEMSومونتاژ PCBپروژه ها. برای ساختمان هیئت مدیره خود با ما تماس بگیرید، ما می توانیم در عرض 24 ساعت پس از دریافت شما، یک پیشنهاد قیمت گذاری کنیم.فایل Gerberولیست BOM!

PCBA آبگرمکن برقی برای ساخت چراغ عقب خودرو

* فایل Gerber و لیست BOM توسط مشتری ارائه شده است
* PCB خالی ساخته شده، قطعات خریداری شده توسط ما
* ساخت PCB با قطعات کاملاً مونتاژ شده
* 100٪ عملکرد تست شده قبل از حمل و نقل خوب است
* فرآیند تولید بدون سرب، مطابق با RoHS
* تحویل سریع، با بسته مستقل ESD
* خدمات تولید الکترونیکی یک مرحله ای برای طراحی PCB، طرح PCB، ساخت PCB، تهیه قطعات، مونتاژ PCB SMT و DIP، برنامه نویسی IC، تست عملکرد، بسته بندی و تحویل

قابلیت مونتاژ PCB و PCB Unixplore

پارامتر	قابلیت
لایه های	1-40 لایه
نوع مونتاژ	از طریق سوراخ (THT)، نصب سطحی (SMT)، مختلط (THT+SMT)
حداقل اندازه کامپوننت	0201 (01005 متریک)
حداکثر اندازه کامپوننت	2.0 اینچ × 2.0 اینچ × 0.4 اینچ (50 میلی متر × 50 میلی متر در 10 میلی متر)
انواع بسته های کامپوننت	BGA، FBGA، QFN، QFP، VQFN، SOIC، SOP، SSOP، TSSOP، PLCC، DIP، SIP و غیره.
حداقل گام پد	0.5 میلی متر (20 میلی) برای QFP، QFN، 0.8 میلی متر (32 میلی) برای BGA
حداقل عرض ردیابی	0.10 میلی متر (4 میل)
حداقل پاکسازی ردیابی	0.10 میلی متر (4 میل)
حداقل اندازه مته	0.15 میلی متر (6 میل)
حداکثر اندازه تخته	18 اینچ 24 اینچ (457 میلی متر در 610 میلی متر)
ضخامت تخته	0.0078 اینچ (0.2 میلی متر) تا 0.236 اینچ (6 میلی متر)
مواد تخته	CEM-3، FR-2، FR-4، High-Tg، HDI، آلومینیوم، فرکانس بالا، FPC، Rigid-Flex، Rogers و غیره.
پایان سطح	OSP، HASL، Flash Gold، ENIG، Gold Finger و غیره
نوع خمیر لحیم کاری	سرب دار یا بدون سرب
ضخامت مس	0.5 اونس - 5 اونس
فرآیند مونتاژ	لحیم کاری مجدد، لحیم کاری موجی، لحیم کاری دستی
روش های بازرسی	بازرسی نوری خودکار (AOI)، اشعه ایکس، بازرسی بصری
روش های تست در خانه	تست عملکرد، تست پروب، تست پیری، تست دمای بالا و پایین
زمان چرخش	نمونه برداری: 24 ساعت تا 7 روز، اجرا انبوه: 10 - 30 روز
استانداردهای مونتاژ PCB	ISO9001:2015; ROHS، UL 94V0، IPC-610E کلاس ll

سرویس EMS ارزش افزوده Unixplore

● سرویس پیش برنامه نویسی آی سی با فایل در فرمتHEX,ELFوصندوقچه.
● PCBA آبگرمکن برقی برای چراغ عقب خودرو برای تست عملکرد خودروی الکتریکی که مطابق با الزامات تست مشتری سفارشی شده است
● خدمات جعبه سازی شامل قالب پلاستیکی و فلزی و تولید قطعات
● پوشش منسجم شامل پوشش لاک انتخابی، گلدان رزین اپوکسی
● دسته سیم و مونتاژ کابل
● مونتاژ محصول نهایی شامل جعبه، صفحه نمایش، سوئیچ غشایی، برچسب زدن و بسته بندی کارتن سفارشی یا جعبه خرده فروشی.
● تست های شخص ثالث مختلف برای PCBA در صورت درخواست در دسترس هستند
● کمک گواهی محصول

روش تولید PCBA
