در Unixplore Electronics Co., Ltd.، ما سال ها را در خط مقدم گذرانده ایمآشکارساز رادار PCBAتولید کار با مشتریان در سراسر خودرو، امنیت و کاربردهای حسگر صنعتی، ما شاهد یک چالش بوده‌ایم که به طور مکرر حتی با تجربه‌ترین تیم‌های مهندسی را به چالش می‌کشد: شکاف ناامیدکننده بین یک طراحی مرجع فعال و یک PCBA آماده برای تولید که به طور مداوم در دنیای واقعی کار می‌کند.

احتمالاً شما آنجا بوده اید. تابلوی مرجع به زیبایی در آزمایشگاه اجرا می شود. PCB سفارشی شما؟ برد تشخیص کوتاهتر تنوع واحد به واحد وحشی. یا بدتر - خرابی های گواهینامه EMC که شما را به نقطه اول باز می گرداند.

این مشکلات بدشانسی نیست آنها نتیجه قابل پیش بینی دست کم گرفتن آنچه برای طراحی و ساخت مدارهای فرکانس بالا در مقیاس لازم است هستند. با استفاده از تجربه عملی ما به عنوان یک سازنده اختصاصی PCBA آشکارساز رادار، ما شما را از طریق چالش های واقعی راهنمایی می کنیم و - مهمتر از آن - به شما نشان می دهیم که چگونه آنها را حل کنید، قدم به قدم.

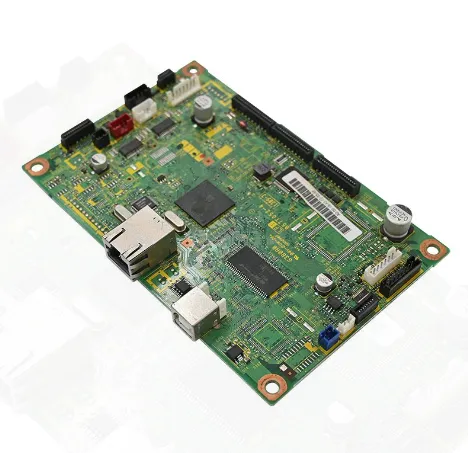

radar detector PCBA

دلایل اصلی: چرا PCBA های رادار ضعیف عمل می کنند

یک PCBA راداری در فرکانس‌های مایکروویو-24 گیگاهرتز، 60 گیگاهرتز یا حتی 77 گیگاهرتز کار می‌کند. در این فرکانس‌ها، بستر PCB دیگر یک اتصال غیرفعال نیست و به بخش فعال مدار RF تبدیل می‌شود. این تغییر اساسی حالت های خرابی را معرفی می کند که به سادگی در فرکانس های پایین تر وجود ندارند.

در اینجا چیزی است که ما بارها و بارها شاهد پروژه های خارج از ریل بوده ایم:

  • ناسازگاری دسته به دسته: با استفاده از فایل‌های طراحی دقیقاً یکسان، دوره‌های تولید مختلف می‌توانند تغییرات دامنه ADC بین 10 تا 15 درصد ایجاد کنند. ما این را در تلورانس‌های تولید ردیابی کرده‌ایم - عرض ردیابی، فاصله مسی، و نوسانات ثابت دی الکتریک (Dk) - که مستقیماً امپدانس ردیابی RF را تغییر می‌دهند. بدون کنترل‌های دقیق فرآیند، بردهای "یکسان" شما یکسان عمل نمی‌کنند.

  • تابلوهای سفارشی در مقابل طرح های مرجع: تراشه یکسان است. پیکربندی یکسان است. با این حال، زاویه تشخیص هیئت مدیره شما به طور قابل توجهی باریکتر از ماژول ارزیابی است. در تجربه ما، این معمولاً به انزوا ضعیف RF بین تراشه رادار (به ویژه دستگاه‌های AIP—Antenna-in-Package—) و صفحه زمینی PCB اشاره می‌کند. لایه زمین به انعکاس یا بازتابش انرژی ختم می شود و الگوی تابش را مخدوش می کند.

  • کابوس های گواهی EMC/EMI: محصولات رادار باید استانداردهای FCC، CE و سایر استانداردهای نظارتی را داشته باشند. اگر EMC/EMI از روز اول وارد طراحی نشده باشد، تعمیرات مقاوم سازی گران و اغلب ناکافی است. ما بیش از چند پروژه را نجات داده‌ایم که در آن‌ها «اصلاحات» لحظه آخری فقط اوضاع را بدتر کرده است.

  • شکست های میدانی: بردی که تمام تست های آزمایشگاهی را با موفقیت پشت سر بگذارد همچنان می تواند در میدان شکست بخورد. نوسانات دما، لرزش، صدای منبع تغذیه، و رطوبت نقاط ضعفی را نشان می‌دهند که آزمایش روی میز هرگز نمی‌تواند به آن توجه کند. به همین دلیل است که قابلیت اطمینان محیطی باید از ابتدا بخشی از استراتژی طراحی و آزمایش شما باشد.

راهنمای گام به گام ما برای ساخت PCBA آشکارساز رادار قابل اعتماد

در طول سال‌ها، ما یک رویکرد سیستماتیک را توسعه داده‌ایم که به طور پیوسته PCBA‌های راداری را ارائه می‌دهد که طبق طراحی، دسته‌ای به دسته‌ای عمل می‌کنند. در اینجا کتاب بازی ما است.

مرحله 1: بستر مناسب را انتخاب کنید - اختیاری نیست

در فرکانس‌های موج میلی‌متری، انتخاب زیرلایه به صورت ساختن یا شکستن است. استاندارد FR-4؟ برای 100 مگاهرتز خوبه در 24 گیگاهرتز و بالاتر، مماس تلفات بالا (Df) و ثابت دی الکتریک ناپایدار (Dk) عملکرد شما را فلج می کند.

آنچه ما به دنبال آن هستیم:

  • Dk (ثابت دی الکتریک) - ثبات امپدانس را تعیین می کند. تنوع در اینجا به معنای تغییر در عملکرد است.

  • Df (ضریب اتلاف) - Df بالاتر برابر است با افت درج بالاتر. در فرکانس های بالا، حتی تفاوت های کوچک مهم است.

  • توصیه های مادی ما:
  • Rogers 4350B (Dk 3.5، Df 0.0037) – پیشنهاد ما برای طرح‌های 24 گیگاهرتز و 77 گیگاهرتز. تعادل عالی بین عملکرد RF و مقرون به صرفه بودن.

  • Rogers 4003C (Dk 3.4، Df 0.0027) - تلفات کمتر، پایداری دسته به دسته عالی. زمانی ایده آل است که ثبات اولویت اصلی شما باشد.

  • Rogers RO3003 (Dk 3.0، Df 0.0013) – تلفات بسیار کم برای پرمقاومت ترین قسمت های جلویی با موج میلی متری.

رویکرد آگاهانه هزینه: برای پروژه‌هایی با محدودیت‌های بودجه، ما اغلب ترکیب‌های ترکیبی را توصیه می‌کنیم — از مواد با فرکانس بالا (مانند راجرز) فقط در لایه‌های بحرانی RF استفاده می‌کنند و FR-4 در جاهای دیگر. کار می کند، اما نیاز به ارزیابی دقیق فرآیند ساخت دارد.

نکته حرفه ای از طبقه کارخانه ما: ما موجودی منظم از این مواد با فرکانس بالا را نگهداری می کنیم. این فقط در مورد راحتی نیست - زمان تحویل را کوتاه می کند و تنوع مواد را از یک سفارش به ترتیب دیگر حذف می کند.

مرحله 2: چیدمان را مسلط کنید - RF یک رشته است، نه یک رمز و راز

طرح RF اغلب شبیه جادوی سیاه است. اما با انضباط و تجربه تبدیل به علم قابل پیش بینی می شود. قوانینی که هرگز زیر پا نمی گذاریم:

  • کنترل دقیق امپدانس: ردیابی RF باید تا 50Ω یک سر (دیفرانسیل 100Ω) کنترل شود. ما تحمل 8±% را هدف قرار داده‌ایم—سخت‌تر از استاندارد صنعتی ±10%. این امر مستلزم همکاری نزدیک با سازنده PCB شما و گزارش‌های تست امپدانس برای هر دسته است.

  • جداسازی خازن ها تا حد امکان نزدیک می شوند: تراشه های رادار از LDO هایی استفاده می کنند که برای جبران نیاز به خازن های خارجی دارند. این کلاه ها را درست در کنار توپ های BGA قرار دهید. حتی چند میلی متر طول ردیابی اضافی، اندوکتانس انگلی را اضافه می کند که شبکه تحویل نیرو را بی ثبات می کند. ما بیشتر از آنچه که بتوانیم حساب کنیم، خرابی‌های «معمایی» ناشی از قرار دادن سرپوش تنبل را رفع اشکال کرده‌ایم.

  • هرگز صفحه زمین را شکاف ندهید: صفحه زمین باید در زیر بخشهای RF پیوسته و بدون شکستگی باشد. یک هواپیمای زمین شکافته یک مسیر بازگشت القایی طولانی‌تر ایجاد می‌کند و بدتر از آن، مانند آنتنی عمل می‌کند که نویز ایجاد می‌کند. اگر باید سیگنال ها را در سطح زمین هدایت کنید، دو بار فکر کنید. معمولا، شما نباید.

  • رد پاور باید جریان را به طور ایمن حمل کند: این به نظر اساسی می رسد، اما ما به طور مرتب طرح هایی را می بینیم که در آن ردهای برق 1A بسیار باریک هستند. قانون ما: حداقل از عرض 16 میلی‌متر (0.4 میلی‌متر) برای جریان 1 آمپر استفاده کنید. هر چیزی نازکتر باعث افت ولتاژ و مسائل حرارتی می شود.

  • جداسازی آنتن AIP: اگر تراشه رادار شما از طراحی آنتن در بسته (AIP) استفاده می کند، به فاصله بین آنتن و صفحه زمین PCB توجه ویژه ای داشته باشید. افزایش ارتفاع به اولین لایه زمین - یا افزودن ساختارهای انگلی - می تواند به طور چشمگیری بازتاب های سطح زمین را کاهش دهد که الگوی تشعشع شما را مخدوش می کند.

مرحله 3: تولید با انضباط - سازگاری همه چیز است

اگر نتوانید با اطمینان آن را بسازید، طراحی درخشان بی ارزش است. اینجاست که بسیاری از پروژه‌ها دچار مشکل می‌شوند و سرمایه‌گذاری ما در قابلیت‌های تولید پیشرفته نتیجه می‌دهد.

استانداردهای ساخت ما:

  • قابلیت پیشرفته SMT/DIP: ما برای رسیدگی به بسته‌های غیرفعال 0201 و بسته‌های BGA/QFN با پیچ 0.4 میلی‌متری مجهز هستیم. اگر سازنده شما نمی تواند این کار را انجام دهد، کنار بروید.

  • انطباق با IPC: ما از IPC-6012 (مشخصات PCB سفت و سخت) و IPC-A-610 (قابل قبول بودن مجموعه های الکترونیکی) به عنوان خطوط پایه غیرقابل مذاکره پیروی می کنیم.

  • 100٪ تست عملکردی RF (FCT): این بسیار مهم است. AOI و ICT مشکلات لحیم کاری و اتصال را می گیرند، اما عملکرد RF را اندازه گیری نمی کنند. ما هر برد را برای محدوده تشخیص، حساسیت و قدرت سیگنال آزمایش می‌کنیم. این روشی است که ما تغییرات دسته به دسته را قبل از ارسال تخته‌ها می‌گیریم و حذف می‌کنیم.

مدیریت انرژی برای طراحی‌های با باتری: برای قفل‌های هوشمند، حسگرها و آشکارسازهای رادار اینترنت اشیا، مصرف انرژی در حالت خواب یک میدان جنگ کلیدی است. طرح‌های ما از PMIC‌ها با جریان ساکن فوق‌العاده کم و توپولوژی‌های توان با دقت بهینه‌سازی شده برای دستیابی به جریان‌های خواب در سطح میکروآمپر استفاده می‌کنند.

مرحله 4: از اشتباهات دیگران - و تجربه ما درس بگیرید

لازم نیست هر اشتباهی را خودتان انجام دهید. در اینجا چیزی است که ما از هزاران پروژه راداری یاد گرفته ایم:

  • با طراحی مرجع شروع کنید - اما بدانید چرا کار می کند: طرح های مرجع از TI، Infineon، NXP و دیگران به دلایلی وجود دارند. آنها ثابت شده اند. ما با آنها به عنوان نقطه شروع رفتار می کنیم، نه یک پیشنهاد. وقتی تغییراتی را پیشنهاد می‌کنیم - چه اضافه کردن یک جداکننده یا تغییر مقدار خازن - هر تغییری را با شبیه‌سازی و آزمایش نمونه اولیه تأیید می‌کنیم.

  • مراقب تغییرات "کوچک" باشید: زمانی طرحی را دیدیم که در آن افزودن یک خازن جداکننده 12pF روی یک خط SPI باعث ایجاد ناهنجاری در دامنه ADC شد. علت اصلی؟ جهش زمین و قرارگیری درپوش، نه خود خازن. درس: هر تغییری را تا زمانی که خلاف آن ثابت نشود، مهم تلقی کنید.

  • هنگامی که در شک هستید، با یک ماژول شروع کنید: اگر تیم شما در طراحی RF تازه کار است، با یک ماژول رادار شناخته شده (مانند طرح های 24 گیگاهرتزی بر اساس ICL1112 یا مشابه) شروع کنید. این ماژول‌ها قبلاً چالش‌های آنتن، RF front-end و baseband را حل کرده‌اند. شما می توانید آنها را با ریسک بسیار کمتر در سیستم خود ادغام کنید.
