هنگامی که به درب ورودی خود نزدیک می شوید و چراغ ها به طور خودکار روشن می شوند، یا هنگامی که تلفن خود را بر می گردانید و صفحه نمایش فوراً می چرخد - این صحنه های به ظاهر جادویی به یک جزء اصلی متکی هستند: سنسور حرکت PCBA.
با رشد انفجاری اینترنت اشیا و محاسبات لبهای، طراحیهای سنتی حسگر حرکت دیگر نمیتوانند نیازهای شدید برای کوچکسازی، مصرف انرژی بسیار کم و ایمنی نویز را برآورده کنند. بین سالهای 2025 تا 2026، این فناوری به یک نقطه عطف حیاتی رسیده است: حرکت از «مونتاژ» به «ادغام» واقعی.
سنتیسنسور حرکت PCBAs اغلب حسگر را به عنوان یک ماژول جداگانه از طریق پین های سوراخ وصل می کنند که منجر به حجم های حجیم و تاخیر سیگنال می شود. امروزه، صنعت بهطور قاطع به سمت معماریهای یکپارچه و تعبیهشده در حال تغییر است.
طبق آخرین ادبیات فنی، PCBAهای سنسور حرکتی مدرن با دقت بالا اکنون از معماری حسگر MEMS تعبیهشده استفاده میکنند. با لمینیت کردن سیستمهای میکرو الکترومکانیکی مستقیماً در بستر PCB، مهندسان یک سیستم هسته چهار لایه ساختهاند:
لایه حسگر: ریزماشینکاری لیزری حفرههای دقیقی در داخل PCB برای شتابسنج یا ژیروسکوپ ایجاد میکند.
لایه تهویه سیگنال: اپ آمپرهای کم نویز یکپارچه سیگنال های ضعیف در سطح میکروولت را تا سطوح قابل استفاده افزایش می دهند.
لایه پردازش: MCUهای تعبیهشده Cortex-M4، پیشپردازش دادههای محلی را فعال میکنند و وابستگی به ابر را کاهش میدهند.
مزایای فوری این طراحی یکپارچه کاهش 40٪ یا بیشتر در صدا و بهبود قابل توجه ایمنی نویز به دلیل مسیرهای سیگنال کوتاهتر است - برای تلفنهای هوشمند و پوشیدنیها بسیار مهم است.
در دنیای سنجش حرکت، حسگرهای PIR (غیر قرمز غیرفعال) راهحل غالب برای تشخیص انسان باقی میمانند. با این حال، سنسورهای PIR سنتی بزرگ بودند، نیاز به لحیم کاری از طریق سوراخ داشتند و مانع بزرگی برای خطوط تولید کاملاً خودکار بودند.
این اکنون در حال تغییر است. با حسگرهای IR مینیاتوری قابل جریان مجدد (که توسط سازندگانی مانند موراتا پیشگام شدند)، این صنعت به موفقیتی دست یافته است که مدت ها در انتظار آن بودیم:

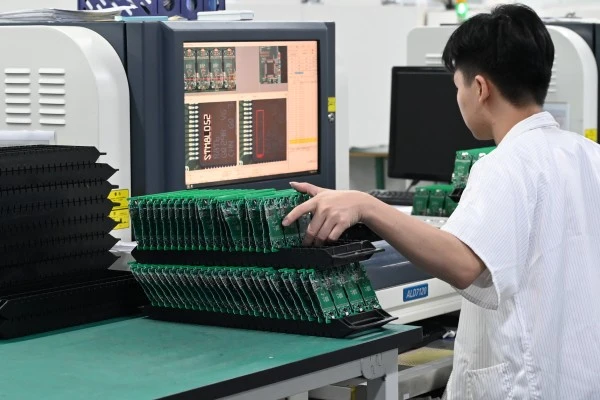

مونتاژ کاملاً خودکار: این اجزای SMD از لحیم کاری جریان مجدد استاندارد پشتیبانی میکنند. خطوط تولید دیگر نیازی به ایستگاه کاری دستی برای این حسگر ویژه ندارند، که مونتاژ PCBA کاملاً خودکار را امکانپذیر میکند.
نمایه فوقالعاده کم: در مقایسه با طراحی سنتی لنز «گنبد بزرگ»، ارتفاع محور Z بهشدت کاهش مییابد و نور هوشمند بسیار نازک و دستگاههای امنیتی مخفی را ممکن میسازد.
با وجود بهبود سخت افزار، طراحی یک سنسور حرکتی قوی PCBA آسان نیست. بر اساس آخرین دستورالعملهای طراحی ۲۰۲۵ و مطالعات موردی، توسعهدهندگان باید بر سه چالش اصلی غلبه کنند:
1. جنگ خاموش در برابر تداخل RF PCBA های سنسور حرکت مدرن اغلب ماژول های ارتباطی بی سیم (Wi-Fi/Bluetooth) را ادغام می کنند. سیگنال های RF فرکانس بالا می توانند به راحتی سیگنال های سنسور را خراب کنند. راه حل: پیاده سازی جداسازی پارتیشن. یک "منطقه حساس" و یک "منطقه منبع تداخل" روی PCB ایجاد کنید، حداقل یک شکاف 5 میلی متری را حفظ کنید و یک محافظ فلزی زمین شده روی سنسور اضافه کنید.
2. چالش دقت مدیریت حرارتی سنسورهای حرکت، به ویژه انواع PIR، بسیار حساس به دما هستند. محرک های کاذب ناشی از دما رایج هستند. طراحیهای پیشرفته مدرن از مواد FR4 با Tg بالا با آرایههای میکرو حرارتی استفاده میکنند تا به سرعت گرما را از اجزای مولد گرما (مانند LED یا LDO) هدایت کنند و اطمینان حاصل کنند که حسگر در یک محیط حرارتی پایدار کار میکند.
3. فرآیند HDI برای کوچک سازی برای ادغام حسگر، MCU، و مدیریت انرژی در فضای 40 میلیمتری 30 میلیمتری، به یک فرآیند 8 لایه و 2 مرحلهای HDI (اتصال با چگالی بالا) نیاز دارید. طراحان با استفاده از میکرو ویاهای 0.1 میلیمتری و اجزای بسیار کوچک 01005، حتی میتوانند با حفظ عملکرد، محفظه باتری را گسترش دهند و در نتیجه عمر باتری دستگاه را افزایش دهند.
فراتر از لوازم الکترونیکی مصرفی، برنامه های کاربردی سطح بالا برای PCBA های حسگر حرکتی در حال گسترش به سمت تولید نیمه هادی و تجهیزات صنعتی دقیق هستند.
بر اساس تحلیلهای اخیر صنعت، سیستمهای حرکتی دقیق برای فرآیندهای نیمهرسانای پشتی (بستهبندی، آزمایش) ضروری هستند. برای مثال، حسگرهای پیزوالکتریک و رباتهای دقیق جایگزین انسانها در کار با ویفرهای بسیار شکننده و قطعات ریز کوچک میشوند. این امر مستلزم آن است که PCBA دارای دقت موقعیت یابی و ایمنی ارتعاشی بسیار بالایی باشد.
این یک تحول بزرگ است: سنسور حرکت PCBA دیگر فقط یک جزء "حسگر" نیست، بلکه مغز هوشمند یک حلقه بسته است که "حس، پردازش و عمل می کند."
