تجهیزات تشخیص هوشمند در پردازش PCBA

با به روزرسانی مداوم محصولات الکترونیکی و افزایش تقاضای بازار ، پیچیدگی و نیازهای دقیق PCBA (مونتاژ صفحه مدار چاپی) پردازش بیشتر و بالاتر می شود. در این زمینه ، استفاده از تجهیزات تشخیص هوشمند در پردازش PCBA از اهمیت ویژه ای برخوردار شده است. تجهیزات تشخیص هوشمند می توانند به طور موثری راندمان تشخیص و صحت محصولات را بهبود بخشند ، نرخ معیوب را کاهش داده و کیفیت کلی تولید را بهبود بخشند. در این مقاله نقش تجهیزات تشخیص هوشمند در پردازش PCBA و برنامه های اصلی آن بررسی شده است.

I. نقش تجهیزات تشخیص هوشمند

در فرآیند پردازش PCBA ، پیوند تشخیص مستقیم با کیفیت و قابلیت اطمینان محصول مرتبط است. تشخیص دستی سنتی نه تنها ناکارآمد است ، بلکه مستعد تشخیص از دست رفته و تشخیص کاذب است. معرفی تجهیزات تشخیص هوشمند می تواند دقت و کارآیی تشخیص را تا حد زیادی بهبود بخشد.

1. دقت تشخیص را بهبود بخشید

تجهیزات تشخیص هوشمند معمولاً از پردازش پیشرفته تصویر ، تشخیص نوری و فناوری تجزیه و تحلیل داده ها برای شناسایی دقیق نقص های ریز در تابلوهای مدار ، مانند نقص مفصل لحیم کاری ، جبران مؤلفه ها و غیره استفاده می کنند. در مقایسه با تشخیص دستی ، تجهیزات هوشمند می توانند از خطاهای ناشی از عوامل انسانی جلوگیری کنند و اطمینان حاصل کنند که هر محصول PCBA از استانداردهای بالایی از کیفیت استفاده می کند.

2. بازده تشخیص را بهبود بخشید

تجهیزات تشخیص هوشمند می توانند تشخیص تعداد زیادی از محصولات PCBA را در مدت زمان کوتاهی تکمیل کنند و باعث افزایش کارایی تولید شوند. به عنوان مثال ، تجهیزات بازرسی نوری اتوماتیک (AOI) می توانند به سرعت تابلوهای مدار را اسکن کرده و به طور خودکار نقایص مختلف را شناسایی و طبقه بندی کنند. در مقایسه با بازرسی دستی سنتی ، تجهیزات هوشمند می توانند وظایف بازرسی را با سرعت سریعتر و دقت بالاتر انجام دهند و از این طریق چرخه تولید را کوتاه می کنند.

3. تجزیه و تحلیل داده ها و بازخورد

تجهیزات تشخیص هوشمند نه تنها می توانند مشکلات در پردازش PCBA را تشخیص دهند ، بلکه بازخوردی در مورد مشکلات موجود در فرآیند تولید از طریق تجزیه و تحلیل داده ها نیز ارائه می دهند. این داده ها می توانند به شرکت ها کمک کنند تا پیوندهای ضعیف در تولید را شناسایی کنند ، فرایندها را بهینه کنند و کیفیت را بهبود بخشند و در نتیجه باعث بهبود کارایی تولید و کیفیت محصول می شوند.

ii. تجهیزات اصلی تشخیص هوشمند در پردازش PCBA

درپردازش PCBAفرآیند ، تجهیزات تشخیص هوشمند مشترک شامل بازرسی اتوماتیک نوری (AOI) ، بازرسی خودکار اشعه ایکس (AXI) و تست های آنلاین (ICT) است. هر دستگاه عملکردهای خاص و سناریوهای کاربردی خود را دارد.

1. بازرسی نوری اتوماتیک (AOI)

تجهیزات بازرسی نوری اتوماتیک یکی از متداول ترین ابزارهای تشخیص در پردازش PCBA است. AOI از یک دوربین با وضوح بالا برای اسکن برد مدار برای تشخیص شکل اتصالات لحیم کاری ، موقعیت نصب قطعات و غیره استفاده می کند. مزایای آن با سرعت و دقت بالا است و برای تشخیص سریع در تولید انبوه مناسب است. با این حال ، AOI اثر تشخیص محدودی بر برخی نقص داخلی یا اتصالات لحیم کاری پیچیده دارد.

2. Automatic X-ray Inspection (AXI)

تجهیزات بازرسی اشعه ایکس اتوماتیک از طریق پرتوهای X برای شناسایی اتصالات لحیم کاری داخلی و نقص های پنهان مانند کیفیت لحیم کاری تحت دستگاه BGA (آرایه شبکه توپ) به صفحه PCBA نفوذ می کند. تجهیزات AXI می توانند نقایص داخلی را که AOI نمی تواند شناسایی کند ، تشخیص دهد ، بنابراین در بازرسی تابلوهای با چگالی بالا و مدار پیچیده مورد استفاده قرار می گیرد.

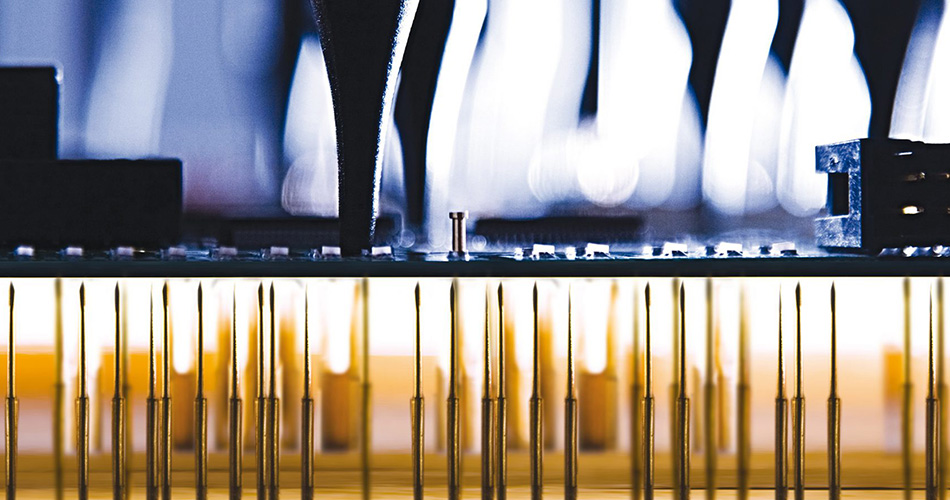

3. آزمایش درون مدار (ICT)

تجهیزات آزمایش درون مدار مشکلاتی از قبیل اتصال مدار ، مدار کوتاه و مدار باز PCBA را از طریق آزمایش الکتریکی تشخیص می دهد. فناوری اطلاعات و ارتباطات می تواند گسل های الکتریکی را روی تابلوهای مدار در مرحله اولیه تشخیص دهد و از این طریق هزینه کار و تعمیر را کاهش دهد. در مقایسه با AOI و AXI ، ICT به جای ظاهر فیزیکی بر عملکرد الکتریکی تمرکز دارد.

iii روند توسعه آینده تجهیزات بازرسی هوشمند

با پیشرفت مداوم فناوری پردازش PCBA ، تجهیزات بازرسی هوشمند نیز در جهت هوشمندانه تر و چند منظوره در حال توسعه است. در آینده ، تجهیزات آزمایش هوشمند بیشتر به تجزیه و تحلیل جامع و بازخورد داده ها توجه می کنند و نظارت بیشتر در زمان واقعی و ادغام بیشتر وکنترل کیفیتدر فرایند تولید

1. ادغام چند منظوره

در آینده ، تجهیزات آزمایش هوشمند ممکن است چندین توابع آزمایش ، مانند استفاده ترکیبی از AOI ، AXI و ICT را برای دستیابی به آزمایش های جامع یک مرحله ای ادغام کنند. این نه تنها می تواند جامع بودن آزمایش را بهبود بخشد بلکه باعث صرفه جویی در سرمایه گذاری تجهیزات و فضای عملیاتی نیز می شود.

2. آزمایش هوشمندانه داده محور

با توسعه داده های بزرگ و فناوری هوش مصنوعی ، تجهیزات آزمایش هوشمند بیشتر به تجزیه و تحلیل داده ها و تصمیم گیری متکی هستند. از طریق تجزیه و تحلیل مقدار زیادی از داده های تولید ، تجهیزات هوشمند می توانند به طور خودکار پارامترهای تشخیص را بهینه کرده و دقت و کارآیی تشخیص را بهبود بخشند.

خلاصه

استفاده از تجهیزات آزمایش هوشمند در پردازش PCBA نه تنها دقت تشخیص و کارآیی محصولات را بهبود می بخشد ، بلکه پشتیبانی قوی برای کنترل کیفیت نیز فراهم می کند. با پیشرفت مداوم فناوری ، تجهیزات آزمایش هوشمند نقش مهمی در پردازش PCBA بازی می کنند و به شرکت ها کمک می کنند تا کیفیت محصول را بهبود بخشند و رقابت بازار را ارتقا دهند. در آینده ، توسعه تجهیزات آزمایش هوشمند باعث افزایش اطلاعات و کارآیی صنعت پردازش PCBA می شود.
